MO N TA GEH I NW E I S E

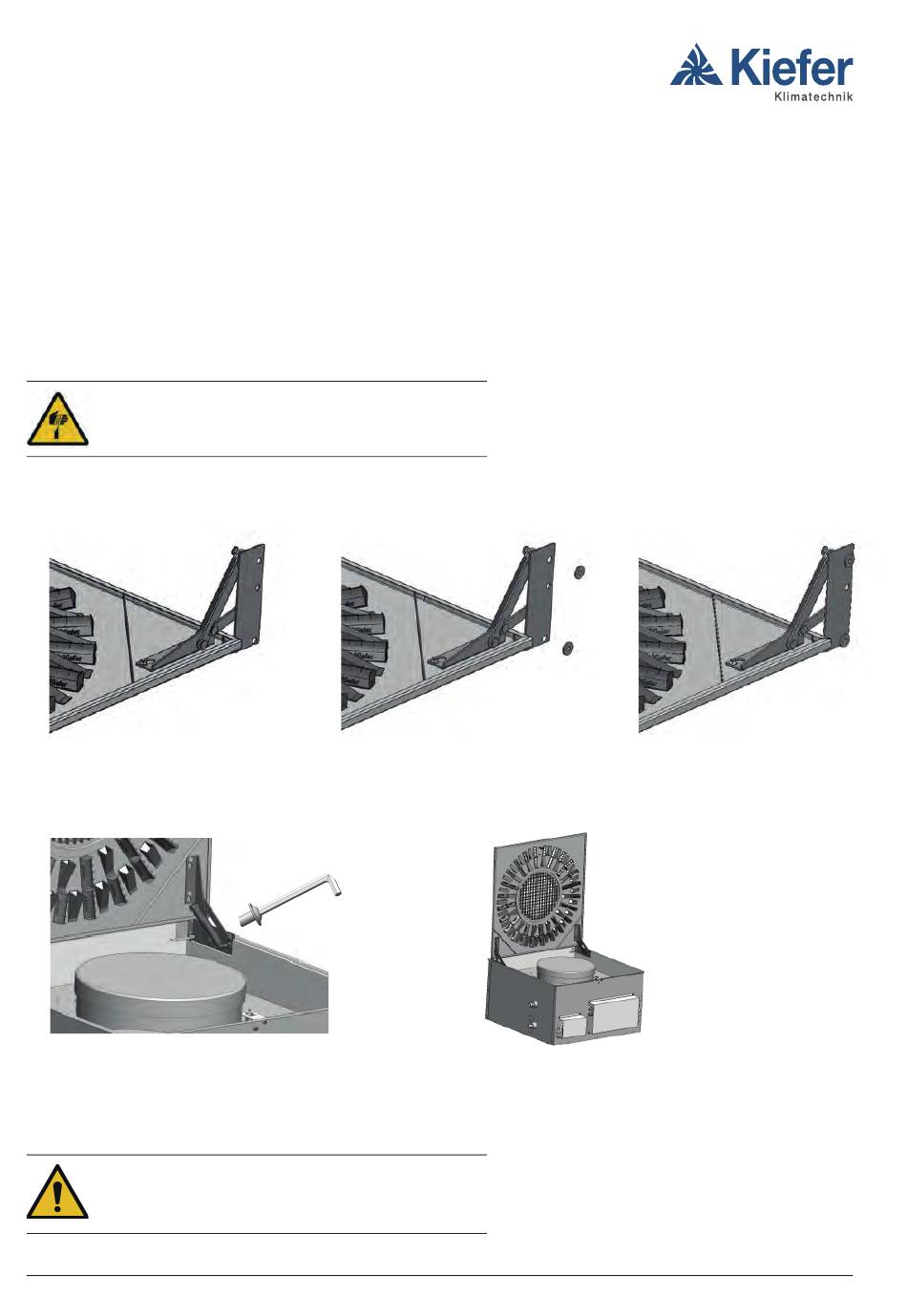

Frontplattenmontage
1. Die Frontplate wird lose geliefert. Die Montage kann am Boden, wenn sich das Umluftkühlgerät noch im Anlieferkarton
befi ndet oder direkt an der Decke erfolgen.
2. Bei der Bodenmontage der Frontplatte muss der Karton vorsichtig geöff net werden, so dass die Frontplatte nicht zerkratzt
oder beschädigt wird.
3. Bevor das Gerät aus dem Karton genommen wird, empfehlen wir bei der Montage Baumwollhandschuhe zu tragen, um
Verschmutzungen am Gerät zu vermeiden.
4. Dann kann die Frontplatte herausgenommen und die Scharniere vorsichtig links und rechts aufgeklappt werden.
Achtung! Quetschgefahr der Finger beim Aufklappen der
Scharniere.
5. Die beigestellten Zentrierringe (4 Stück) müssen an der Außenseite der Scharniere im aufgeklappten Zustand in die
vorgesehenen Löcher eingedrückt werden.
6. Die Frontplatte wird nun in das Umluftkühlgerät eingeführt. Die Scharniere werden mit den mitgelieferten 4 Stück
Innensechskantschrauben (M5, SW3) am Gerät befestigt. Die Position ist durch die vorhandenen Gewinde bestimmt.
Beachten Sie das Anzugsmoment von ca. 2,0 - 2,2 Nm.
Frontplatten in geöff netem Zustand mit Innen-
sechskantschlüssel (SW3) montieren.
7. Anschließend ist die Frontplatte auf Funktion zu testen und zu prüfen, ob beim Schließen keine Spannungen entstehen.
Die Frontplatte darf nicht auf dem Umbug des Umluftkühl-
gerätes aufgesetzt werden, da sonst Lackbeschädigungen
möglich sind.
TEIL II-4
Komfort-Umluftkühlsystem INDULVENT connect
Technische Änderungen vorbehalten - 3009_12/21
