Montage Regler (RDG200KN) am INDULVENT connect Slavegerät
Basisblech der Klemmbox

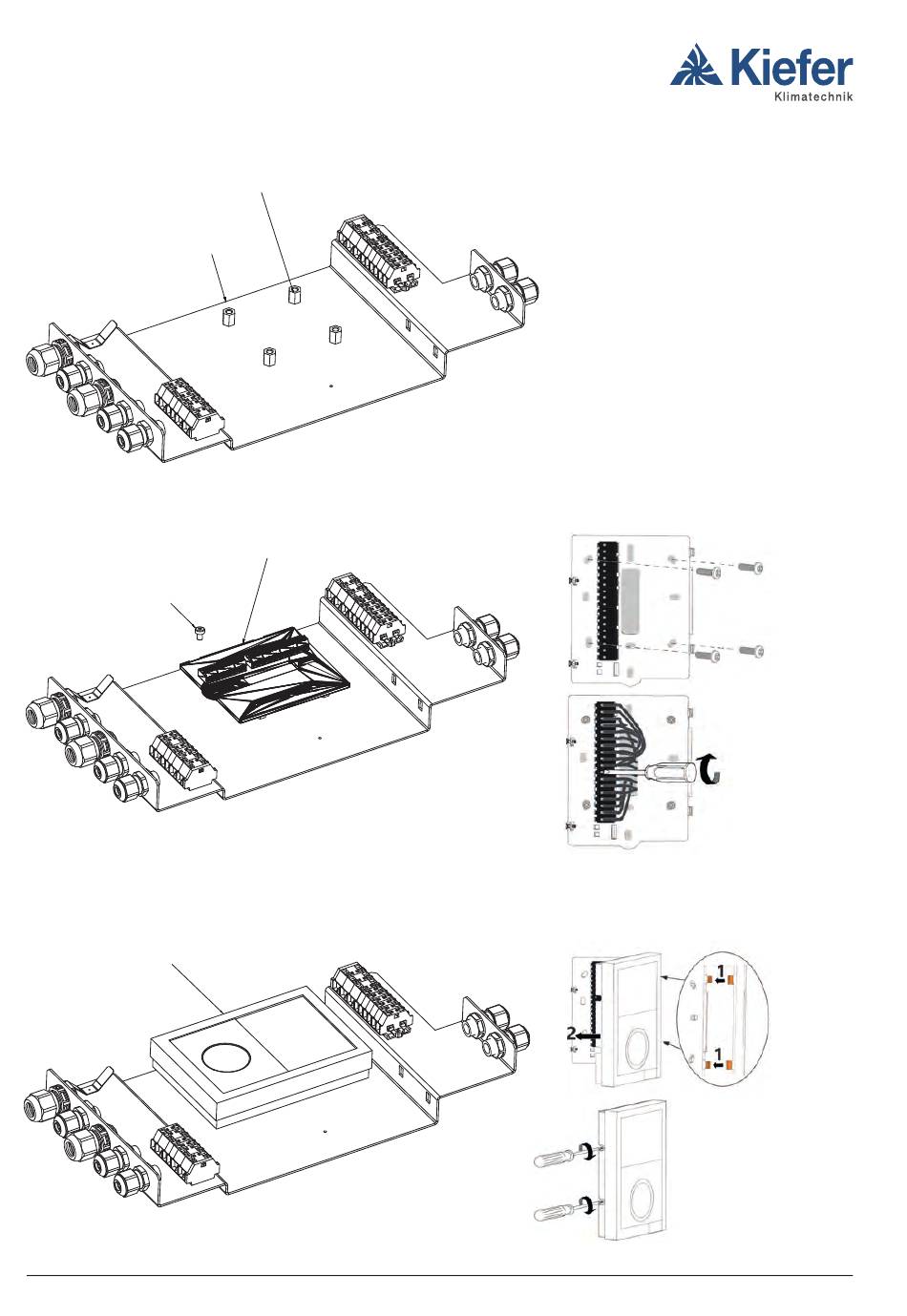

1. An dem Basisblech der Klemmbox wird die Grundplatte des Reglers (RDG200KN) für das Slavegerät auf den
vorgesehenen Abstandsbolzen befestigt. Die dazugehörigen Befestigungsschrauben M4 (4 Stück) sind beige-
legt.
Grundplatte des Raumbediengerätes
Befestigungsschraube M4 (4 Stück)
2. Anschließend werden an den entsprechenden Klemmen die Kabel gemäß des Schaltplans verdrahtet.
3. Nach der elektrischen Verdrahtung wird der Deckel des Reglers (RDG200KN) für das Slavegerät auf die
Grundplatte vorsichtig gesteckt und mit den Schrauben, die sich an der Grundplatte befi nden, befestigt.
Deckel des Raumbediengerätes
TEIL II-12
Abstandsbolzen mit Innengewinde
