R E GE LUNG
Anwendungsmöglichkeiten und Regelungsvarianten INDULVENT connect
Betrieb in trockenen Innenräumen bei Umgebungstemperaturen von 5 bis 40 °C (rel. Feuchte im Raum 30 % bis 70 %).
Das Gerät wurde zur Verwendung an Orten entwickelt, an denen bürotypische Luftqualitäten hinsichtlich Staubbelastun-
gen und korrosiven sowie öligen Inhaltsstoff en vorherrschen.
INDULVENT connect ermöglicht die Konditionierung der Raumluft. Die Sekundärluft wird mittels des Ventilators in das
Gerät eingesaugt und über den integrierten Wärmeübertrager geleitet, konditioniert je nach Anforderung und wird dann
dem Raum wieder zugfrei zugeführt.
Die Anpassung der erforderlichen Kühl- und/oder Heizleistung des Gerätes an die Raumkühllast oder -heizlast kann
durch die Regelung der Ventilatordrehzahl (Luftmenge) und der Kühlwassermenge erfolgen.
INDULVENT connect kann abhängig von der gewählten Regelstrategie an ein Raumbediengerät angeschlossen und
somit autark oder manuell mit unterschiedlichen Ventilatorstufen betrieben werden. Die Steuerung kann auch über eine
Gebäudeleittechnik (GLT) erfolgen.
Übersicht Regelungsvarianten
Regelungsvariante 1
INDULVENT connect als Stand-Alone Variante für eine autarke und manuelle Regelung der Raumtemperatur durch die
Ventilatordrehzahl und Ventilstellung mit einem vorparametrierten Raumbediengerät.
Das Raumbediengerät RDG200KN beinhaltet einen Regler mit Raumthermostat und Fühler.
Regelungskomponenten
(Montage bauseits)
KW-Ventil
P

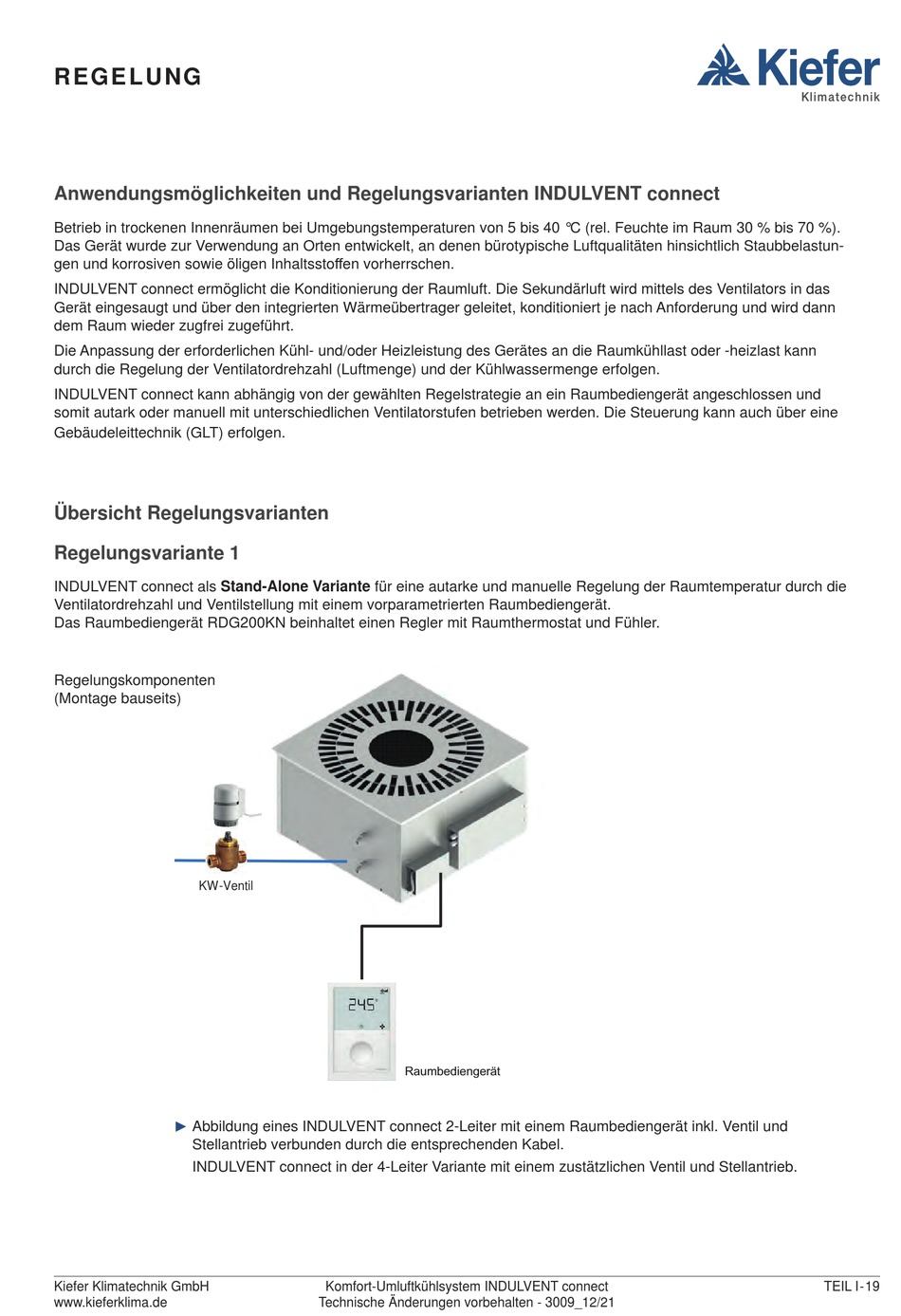

Abbildung eines INDULVENT connect 2-Leiter mit einem Raumbediengerät inkl. Ventil und
Stellantrieb verbunden durch die entsprechenden Kabel.
INDULVENT connect in der 4-Leiter Variante mit einem zustätzlichen Ventil und Stellantrieb.
