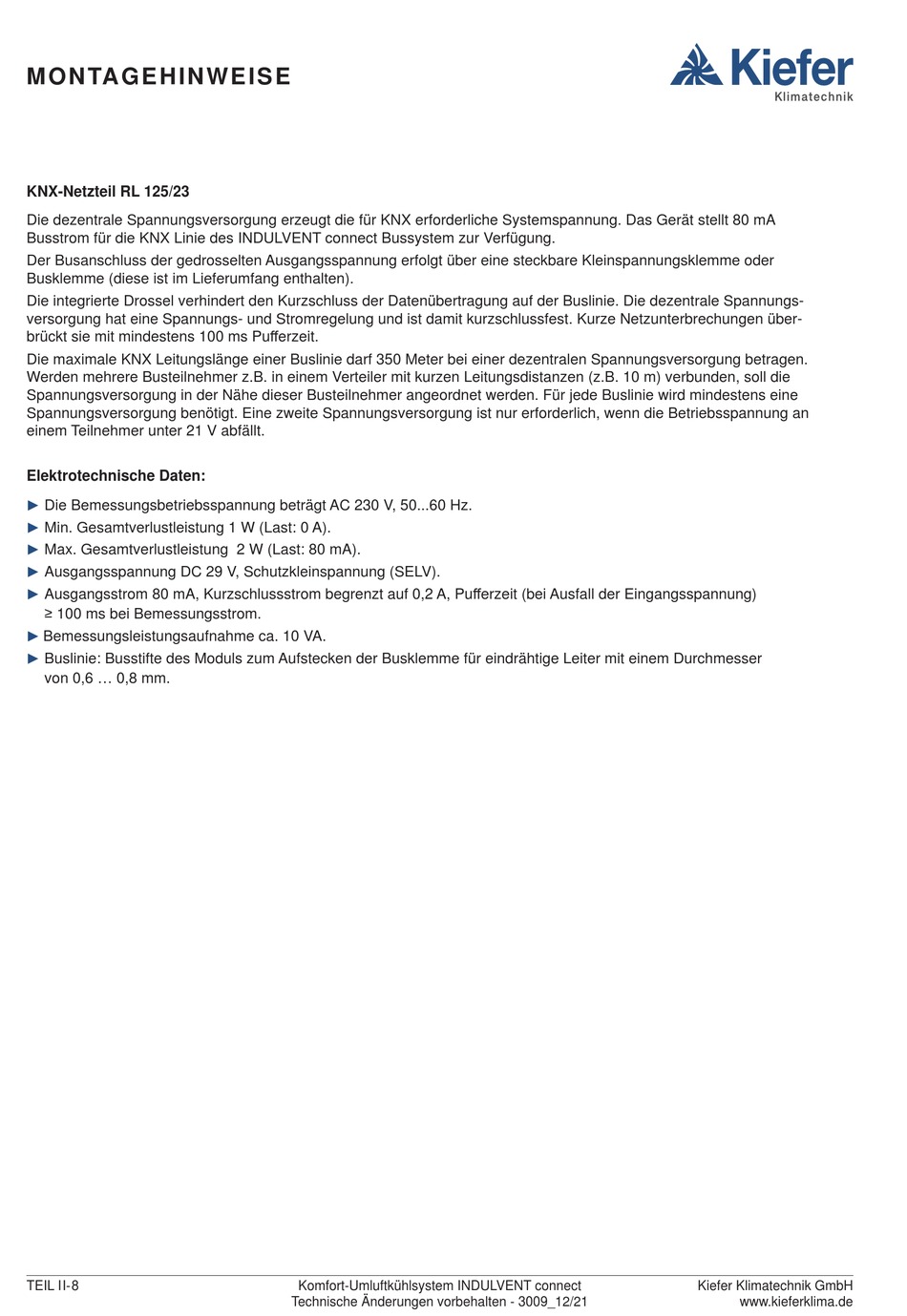

MO N TA GEH I NW E I S E
KNX-Netzteil RL 125/23
Die dezentrale Spannungsversorgung erzeugt die für KNX erforderliche Systemspannung. Das Gerät stellt 80 mA
Busstrom für die KNX Linie des INDULVENT connect Bussystem zur Verfügung.
Der Busanschluss der gedrosselten Ausgangsspannung erfolgt über eine steckbare Kleinspannungsklemme oder
Busklemme (diese ist im Lieferumfang enthalten).
Die integrierte Drossel verhindert den Kurzschluss der Datenübertragung auf der Buslinie. Die dezentrale Spannungs-
versorgung hat eine Spannungs- und Stromregelung und ist damit kurzschlussfest. Kurze Netzunterbrechungen über-
brückt sie mit mindestens 100 ms Puff erzeit.
Die maximale KNX Leitungslänge einer Buslinie darf 350 Meter bei einer dezentralen Spannungsversorgung betragen.
Werden mehrere Busteilnehmer z.B. in einem Verteiler mit kurzen Leitungsdistanzen (z.B. 10 m) verbunden, soll die
Spannungsversorgung in der Nähe dieser Busteilnehmer angeordnet werden. Für jede Buslinie wird mindestens eine
Spannungsversorgung benötigt. Eine zweite Spannungsversorgung ist nur erforderlich, wenn die Betriebsspannung an
einem Teilnehmer unter 21 V abfällt.
Elektrotechnische Daten:
P
Die Bemessungsbetriebsspannung beträgt AC 230 V, 50...60 Hz.
P
Min. Gesamtverlustleistung 1 W (Last: 0 A).
P
Max. Gesamtverlustleistung 2 W (Last: 80 mA).
P
Ausgangsspannung DC 29 V, Schutzkleinspannung (SELV).
P
Ausgangsstrom 80 mA, Kurzschlussstrom begrenzt auf 0,2 A, Puff erzeit (bei Ausfall der Eingangsspannung)
≥ 100 ms bei Bemessungsstrom.
P
Bemessungsleistungsaufnahme ca. 10 VA.
P
Buslinie: Busstifte des Moduls zum Aufstecken der Busklemme für eindrähtige Leiter mit einem Durchmesser
von 0,6 ... 0,8 mm.
TEIL II-8
Komfort-Umluftkühlsystem INDULVENT connect
Technische Änderungen vorbehalten - 3009_12/21
Kiefer Klimatechnik GmbH
www.kieferklima.de
