Anschluss der analogen Ein- und Ausgänge
Es wird ein 6-poliger Rundsteckverbinder mit Schraubverschluss und Kontaktanordnung gemäß
DIN EN 60130-9 oder IEC 130-9 benötigt.
Ein geeigneter Kupplungsstecker ist unter der Best. Nr. EQS 057 erhältlich.

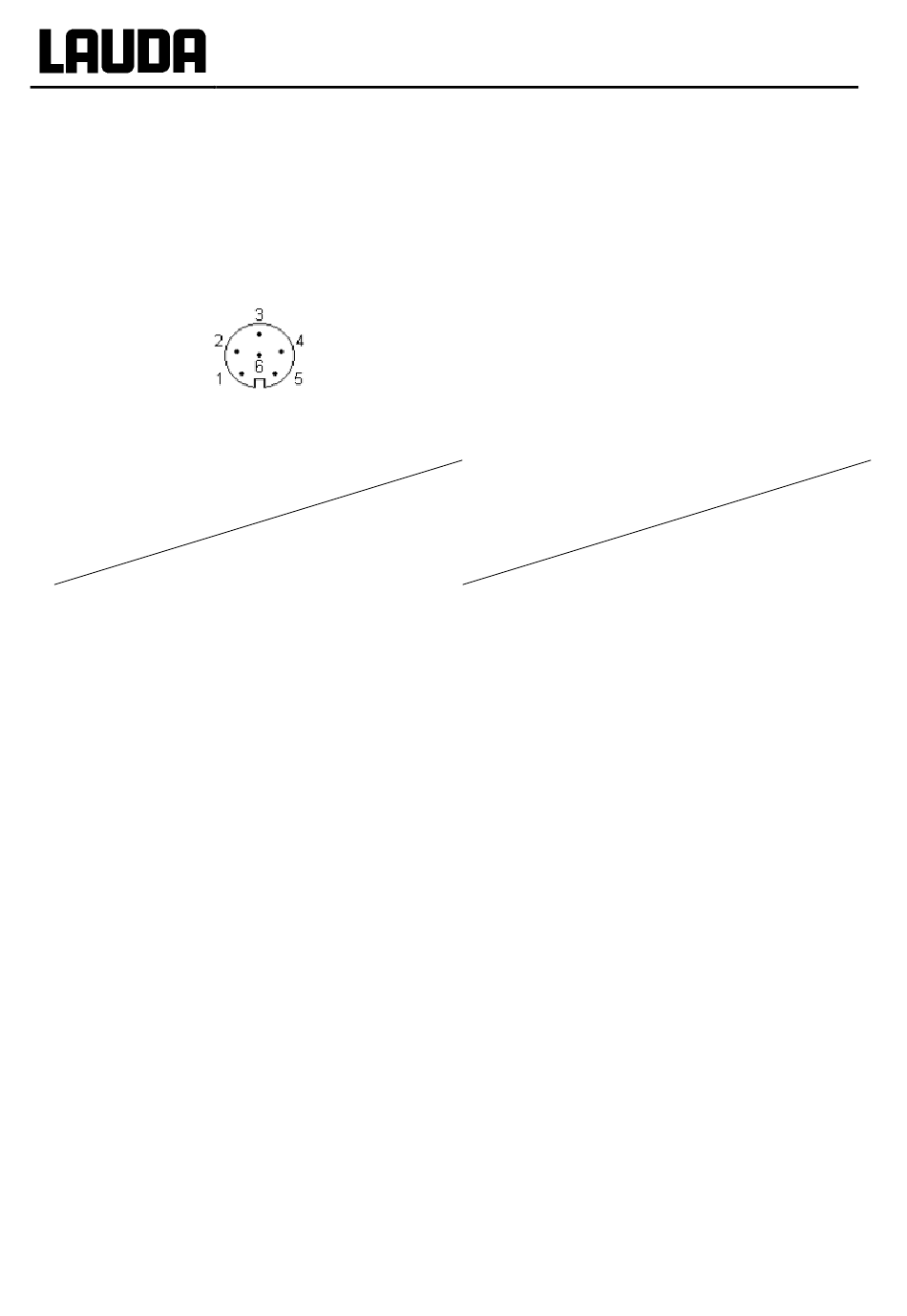

Ansicht auf Buchse (Front) bzw. Lötseite Stecker:
Buchse 71S (bis Ende 2006)
Kontakt 1 Ausgang 1
Kontakt 2 Ausgang 2
Kontakt 3 0 V Bezugspotential
Kontakt 4 Eingang 1
Kontakt 5 0 V Bezugspotential
Kontakt 6 Eingang 2
+
Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse verbinden!
118
Buchse 74S (ab Mai 2010 an)
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 5
Kontakt 6
Buchse 74S (ab 2007 an bis Ende April 2010)
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 5
Kontakt 6
Schnittstellenmodule
Proline Kältethermostate
Ausgang 1
Ausgang 2
0 V Bezugspotential
Eingang 1
+20 V (max. 0,1 A)
Eingang 2
Ausgang 1
Ausgang 2
0 V Bezugspotential
Eingang 1
+24 V (max. 0,1 A)
Eingang 2
