DMX512-ANSTEUERUNG
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1
Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

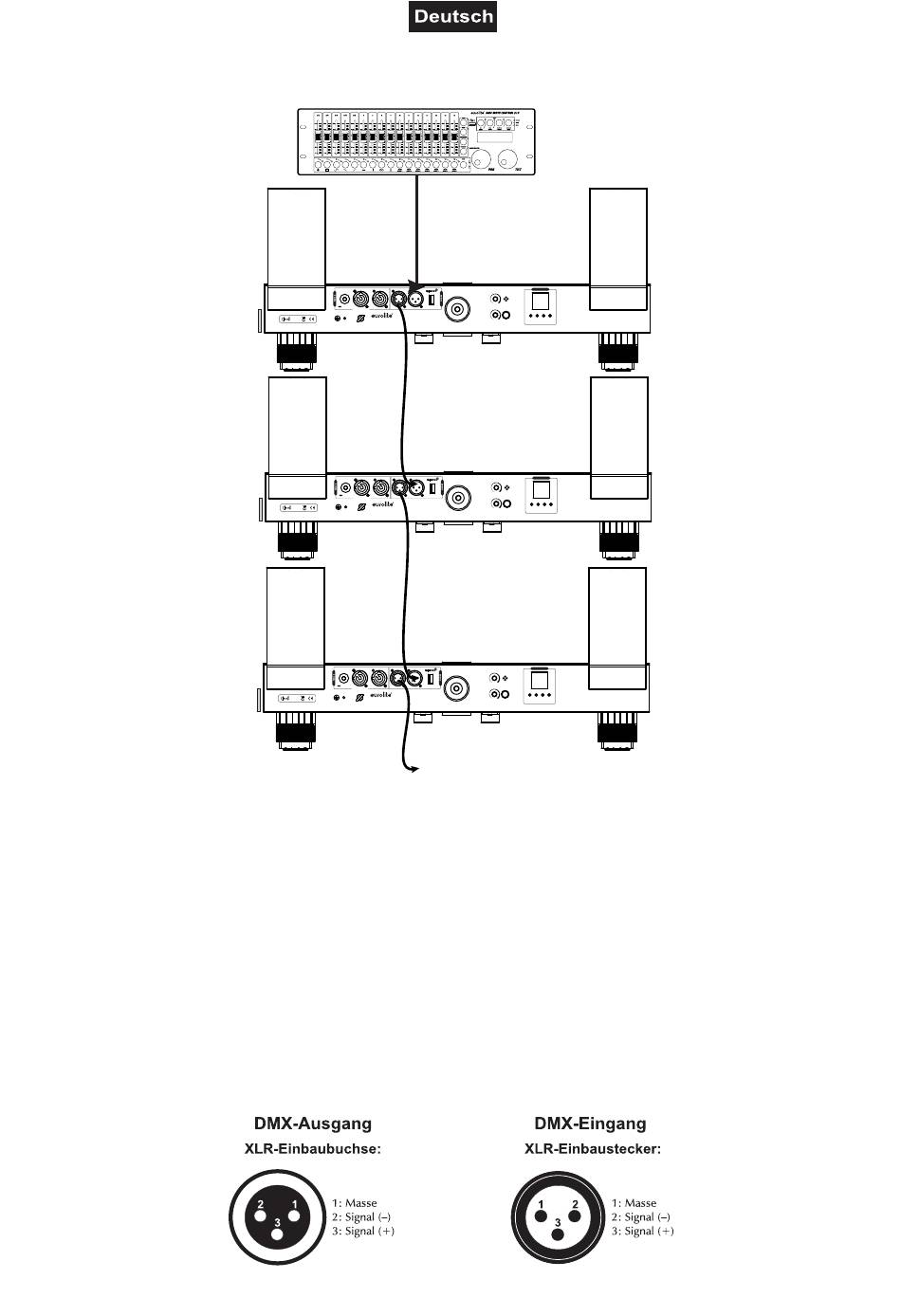

Belegung der XLR-Verbindung:
DMX Controller
IN
OUT
OUT
IN
T
3.15
A/250V
100-240V 50/60Hz
~
No. 51786200 EAN 4026397708127
∙
SAFETY
T =45°C
a
T =65°C
LED Twin Scan Bar
c
2 1 5W
Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5
·
97297 Waldbüttelbrunn Germa
ny
·
www.steini ke.de
g
EYELET
No. 51786200 EAN 4026397708127
∙
IN
OUT
OUT
IN
T
3.15
A/250V
100-240V 50/60Hz
~
No. 51786200 EAN 4026397708127
∙
SAFETY
T =45°C
a
T =65°C
LED Twin Scan Bar
c
2 1 5W
Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5
·
97297 Waldbüttelbrunn Germa
ny
·
www.steini ke.de
g
EYELET
No. 51786200 EAN 4026397708127
∙
IN
OUT
OUT
IN
T
3.15
A/250V
100-240V 50/60Hz
~
No. 51786200 EAN 4026397708127
∙
SAFETY
a
T =45°C
T =65°C
LED Twin Scan Bar
c
2 1 5W
Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5
·
97297 Waldbüttelbrunn Germa
ny
·
www.steini ke.de
g
EYELET
No. 51786200 EAN 4026397708127
∙
10/44
Program
Chase32 Step100
Gerät 1
Startadresse 1
MICROPHONE
CONTROL
SENSITIVITY
MIC
BRIGHTNESS
IR
MENU
UP
DOWN ENTER
Gerät 2
Startadresse 15
MICROPHONE
CONTROL
SENSITIVITY
MIC
BRIGHTNESS
IR
MENU
UP
DOWN ENTER
Gerät 3
Startadresse 29
MICROPHONE
CONTROL
SENSITIVITY
MIC
BRIGHTNESS
IR
MENU
UP
DOWN ENTER
