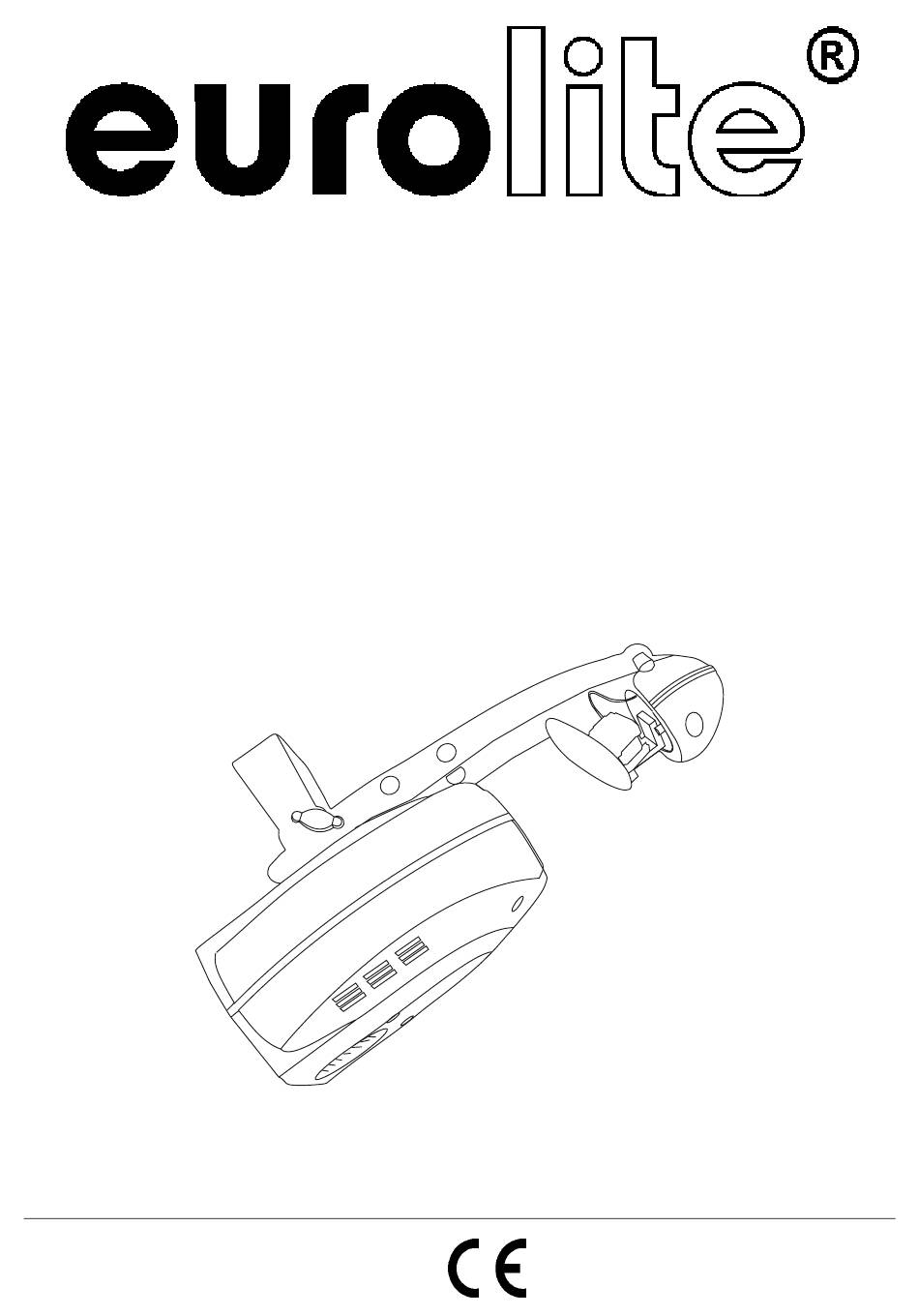

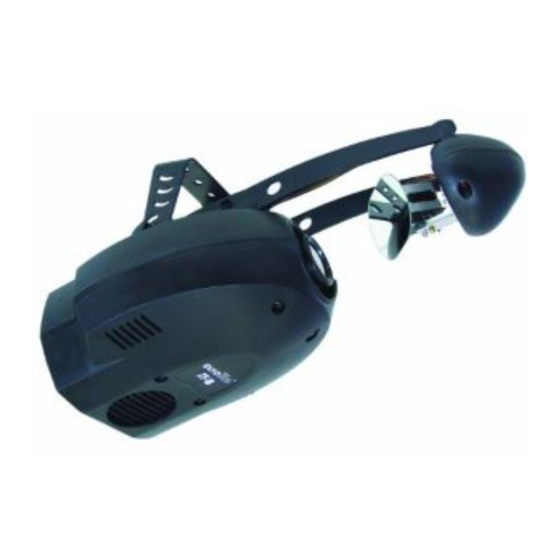

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TS-8 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Einsetzen/Austauschen von Gobos ......................10 Überkopfmontage............................10 Master/Slave-Betrieb ........................... 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Adressierung des Projektors........................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/54 51785815_V_1_0.DOC...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TS-8 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Seite 6: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Seite 7: Gerätebeschreibung

    • Manueller Fokus • Elektronischer Dimmer • Strobe-Effekt mit variabler Geschwindigkeit (1-7 Blitze/Sek.) • DMX-Steuerung über jeden handelsüblichen Controller • Belegt 7 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • 6 hochwertige Steppermotoren • Passender EUROLITE Controller: DMX Operator 7/54 51785815_V_1_0.DOC...

  • Seite 8: Geräteübersicht

    (4) Objektivlinse/Fokus (5) Gehäuse (6) Gehäuseschrauben (7) Lüftungsschlitze (8) Lüfter Typ/Type/Type/Tipo: EUROLITE TS-8 Spannungsversorgung/Power supply/Aliment.: 230 V AC, 50 Hz ~ Ges. anschl. wert/Power cons./Puiss. de rendement/Cons.: 285 W Sicherung/Fuse/Fusible/Fusible: F 2 A, 250 V Lampe/Lamp/Lampe/Lámpara: ELC 24 V/250 W...

  • Seite 9: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden.

  • Seite 10: Einsetzen/Austauschen Von Gobos

    Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. Entnehmen Sie das Gobo und setzen Sie das neue Gobo ein.

  • Seite 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des TS-8 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem...

  • Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Projector 2 Projector 3 Starting address 1 Starting address 8 Starting address 15 Typ/Type/Type/Tipo: EUROLITE TS-8 Typ/Type/Type/Tipo: EUROLITE TS-8 Typ/Type/Type/Tipo: EUROLITE TS-8 Spannungsversorgung/Power supply/Aliment.: 230 V AC, 50 Hz ~ Spannungsversorgung/Power supply/Aliment.: 230 V AC, 50 Hz ~ Spannungsversorgung/Power supply/Aliment.: 230 V AC, 50 Hz ~ Ges.

  • Seite 13: Adressierung Des Projektors

    Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der TS-8 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist nach ca. 20 Sekunden betriebsbereit.

  • Seite 14: Dmx-Gesteuerter Betrieb

    Internes Programm aufrufen Um das interne Programm aufzurufen, stellen Sie DIP-Schalter No. 9 und 10 auf On. Master/Slave-Betrieb Verbinden Sie die Master/Slave-Geräte wie oben beschrieben und stellen Sie die DIP-Schalter entsprechend ein. Bitte beachten Sie: Wenn Sie von einer Betriebsart in die andere wechseln möchten, müssen Sie den Projektor vom Netz trennen und wieder anschließen.

  • Seite 15: Reinigung Und Wartung

    Steuerkanal 6 - Goborotation Decimal Hexad. Percentage S/F Eigenschaft 00 04 0% 2% S Keine Rotation 5 120 05 78 2% 47% F Goborotation vorwärts mit zunehmender Geschwindigkeit 121 139 79 8B 47% 55% S Keine Rotation 140 255 8C FF 55% 100% F Goborotation rückwärts mit zunehmender Geschwindigkeit Steuerkanal 7 - Dimmerintensität...

  • Seite 16: Technische Daten

    PHILIPS ELC 24V/250W GX-5,3 500h 50mm Ref Best.-Nr. 88264115 PHILIPS ELC 24V/250W GX-5,3 1000h Best.-Nr. 88264215 EUROLITE DMX Operator 192 Kanal Best.-Nr. 70064520 EUROLITE DMX Scan Control 192 Kanal Best.-Nr. 70064525 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr. 51860110 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr.
