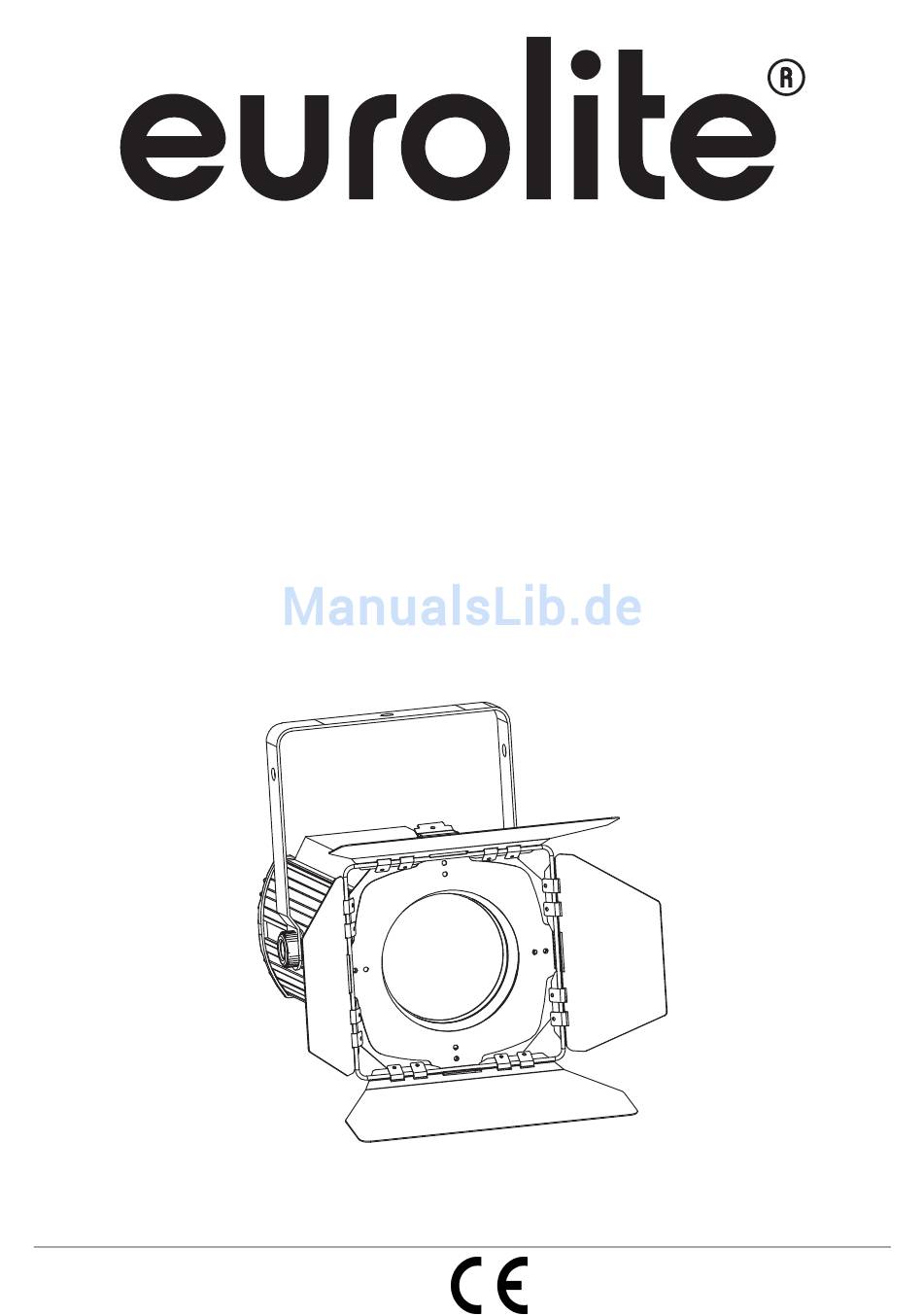

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED THA-100F COB 3200K Theater Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 41602125 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00072743.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-100F COB 3200K Theater-Scheinwerfer entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 110 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
(6) Sicherungshalter (7) Spannungsversorgungseingang (8) Zoom-Knopf (9) Spannungsversorgungsausgang Fuse: F 2 A, 250 V (10) Fangseilöse (11) 3-polige DMX-Anschlüsse Power supply: Power out Manual focus 110-240 V AC, 50/60 Hz ~ (12) 5-polige DMX-Anschlüsse (13) LCD Anzeige mit Bedientasten Safety rope MODE ENTER DOWN... - Seite 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
-
Seite 9: Dmx-512 Ansteuerung
DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Bedienung
Stellen Sie den Fokus durch Drehen des Zoom Knopfes an der Geräterückseite ein, um die Projektion scharf zu stellen. Standalone-Modus Der LED THA-100F COB 3200K Theater-Scheinwerfer lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE LED THA-100F COB 3200K Theater-Scheinwerfer vom Controller. -
Seite 11: Master / Slave Modus
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED THA-100F COB 3200K Theater-Scheinwerfers befinden sich XLR- Einbaubuchsen (DMX OUT) und XLR-Einbaustecker (DMX IN), über die sich die Geräte miteinander verbinden lassen. -
Seite 12: Dmx-Protokoll
Adresse definiert, arbeiten sie synchron. Wenn Sie die Startadresse z. B. auf 4 definieren, belegt das Gerät die Steuerkanäle 4 bis 6. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED THA-100F COB 3200K Theater- Scheinwerfer über Ihren Controller ansteuern. DMX-Protokoll DMX Modus: Drücken Sie die MODE-Taste bis das Display DMX MODE... -
Seite 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 14: Technische Daten
Abstrahlwinkel: 10° - 50° Maße (LxBxH): 387,3 x 305,0 x 369,5 mm Gewicht: 5,5 kg Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 Flügelbegrenzer für STL/THA schwarz 41602585 387.3 mm Fuse: F 2 A, 250 V... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-100F COB 3200K Theater Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 16: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. -
Seite 17: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 110 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 18: Description
DESCRIPTION Features Professional COB theater spot with powerful 100 W LED • Operable in stand-alone mode or via DMX interface • DMX512 control possible via any commercial DMX controller (occupies 3 channels: brightness, flash- rate and dimmer curve settings) • Comfortable addressing and setting via control panel with LCD display and four operating buttons •... -
Seite 19: Installation
(6) Fuseholder (7) Power input (8) Zoom screw (9) Power output (10) Safety eyelet Fuse: F 2 A, 250 V (11) 3-pin DMX connections (12) 5-pin DMX connections Power supply: Power out Manual focus 110-240 V AC, 50/60 Hz ~ (13) LCD Display with operating buttons Safety rope MODE... -
Seite 20: Danger Of Fire
Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device. -
Seite 21: Dmx-512 Control
DMX-512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin or 5-pin XLR plugs and connectors in order to connect the controller with the device or one device with another. -
Seite 22: Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the device to the mains, the LED THA-100F COB 3200K theater spot starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP, DOWN. -
Seite 23: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the LED THA-100F COB 3200K Theater Spot you can find XLR-jacks (DMX Out) and XLR- plugs (DMX In), which can be used for connecting several devices. -
Seite 24: Dmx-Protocol
DMX-protocol DMX mode: Press the MODE button until the display shows DMX MODE. Press the ENTER button. You can select the desired DMX address via the UP or DOWN buttons. Confirm your choice by pressing ENTER. 3-Channel Mode (default setting) Control-channel 1 –... -
Seite 25: Replacing The Fuse
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 26: Technical Specifications
Beam angle: 10° - 50° Dimensions (LxWxH): 387.3 x 305.0 x 369.5 mm Weight: 5.5 kg Accessories: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 Barn doors for STL/THA black 41602585 387.3 mm Fuse: F 2 A, 250 V...
