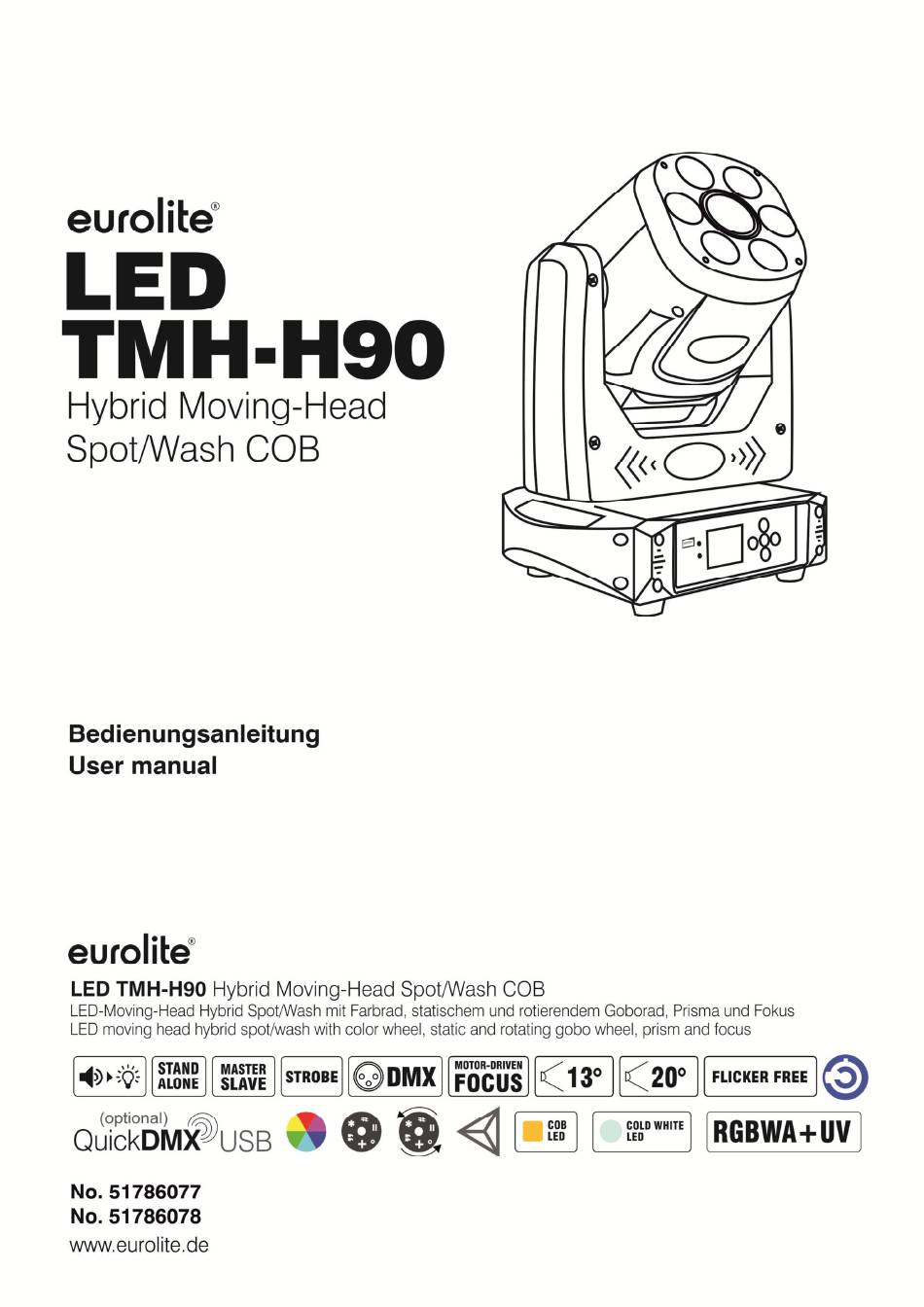

EuroLite 51786077 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite 51786077
Inhaltszusammenfassung für EuroLite 51786077
-
Seite 2: Inhaltsverzeichnis
Accessories ..............................36 Diese Bedienungsanleitung gilt für die Artikelnummern 51786077, 51786078 This user manual is valid for the article numbers 51786077, 51786078 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED TMH-H90 Hybrid Moving-Head Spot/Wash COB GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. -
Seite 4: Produktmerkmale
• Interne Programme • Dimmer • Motorischer Fokus • Automatische Positionskorrektur • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Control Board mit LCD und Folientastatur zur Einstellung der DMX-Startadresse, PAN-/TILT-Reverse, Programm, Reset •... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. GEFAHR! Elektrischer Schlag durch hohe Spannungen Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerat vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. - Seite 6 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.
-
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Linse/LED Spot (2) Linse/LED Wash (3) Projektorkopf (4) Projektorarm (5) Base (6) Tragegriff (7) USB-Anschluss für QuickDMX-Empfänger (8) DMX-Kontrollanzeige (9) Fehler-Kontrollanzeige (10) LCD (11) Bedientasten (12) DMX-Eingang (13) DMX-Ausgang (14) Sicherungshalter (15) Netzausgang (16) Netzeingang (17) Gummifuß 7/36 00135682, Version 1.3... -
Seite 8: Installation
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Die zu öffnende Seite des Projektorkopfes ist mit einem Punkt gekennzeichnet. -
Seite 9: Projektormontage
Projektormontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 10: Anschlüsse
ANSCHLÜSSE Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungs- anleitung des verwendeten Controllers beachten. -
Seite 11: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller und per QuickDMX, mit dem optional erhältlichen EUROLITE QuickDMX USB Funksender/Empfänger drahtlos, betrieben werden. Standalone-Betrieb Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED TMH-H90 vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 12: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. Drücken Sie 2 x die OK-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten und nach oben) können Sie sich im Modusmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie 2 x die OK-Taste. - Seite 13 Address / Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die gewünschte DMX-Startadresse über das Control Board einstellen. DMX-Kanäle Mit dieser Funktion lässt Sie die Anzahl der DMX-Kanäle anzeigen. Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 100 % einstellen. Invert PAN / PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren.
-
Seite 14: Dmx-Betrieb
Sys Info Ver / Software Version Mit dieser Funktion lässt sich die Software-Version des Gerätes auslesen. Total hours/ Betriebsstunden Gerät Mit dieser Funktion lassen sich die Gesamtbetriebsstunden des Gerätes seit dem letzten Zurücksetzen auslesen. Partial hours / Betriebsstunden Gerät seit letztem Einschalten Mit dieser Funktion lassen sich die temporären Betriebsstunden des Gerätes seit dem letzten Einschalten des Gerätes auslesen. -
Seite 15: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb Statisches Goborad / Farbrad / Color Wheel Rotierendes Goborad / Static Gobo Wheel Rotating Gobo Wheel Gobo 3 Grün/Green Gobo 4 Gobo 2 Gobo 3 Blau/Blue Rot/Red Gobo 1 Gobo 2 Gobo 4 Gobo 5 Gelb/Yellow Weiß/White Offen/Open Weiß/White Gobo 5... - Seite 16 Hellblau + Magenta Magenta Magenta + Weiß Rainboweffekt vorwärts mit abnehmender Geschwindigkeit Rainboweffekt rückwärts mit zunehmender Geschwindigkeit Statisches Goborad, Gobo-Shake Offen Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 6 Gobo 7 Gobo 1 Shake mit zunehmender Geschwindigkeit Gobo 2 Shake mit zunehmender Geschwindigkeit Gobo 3 Shake mit zunehmender Geschwindigkeit Gobo 4 Shake mit zunehmender Geschwindigkeit...
- Seite 17 Fokus Allmähliche Einstellung von weit bis nah Prisma Keine Funktion 3-Facetten-Prisma Prismenrotation mit zunehmender Geschwindigkeit Interne Programme Keine Funktion Internes Programm 1 Internes Programm 2 Internes Programm 3 Internes Programm 4 Internes Programm nach Zufallsprinzip (Random) Wash Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Wash Strobe Keine Funktion Strobe-Effekt mit zunehmender Geschwindigkeit...
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 19: Technische Daten
Wash-Effekt A amber 1m: 733 lx, 3m: 83 lx, 6m: 21 lx Wash-Effekt UV 1m: 16 lx, 3m: 2 lx, 6m: 1 lx Wash-Effekt alle 1m: 5885 lx, 3m: 703 lx, 6m: 184 lx Gehäusefarbe: Schwarz Best.-Nr. 51786077, Weiß Best.-Nr. 51786078 Displaytyp: Mehrfarbiges LCD Display Maße: Breite: 25,0 cm, Tiefe: 22,0 cm, Höhe: 36,0 cm...
