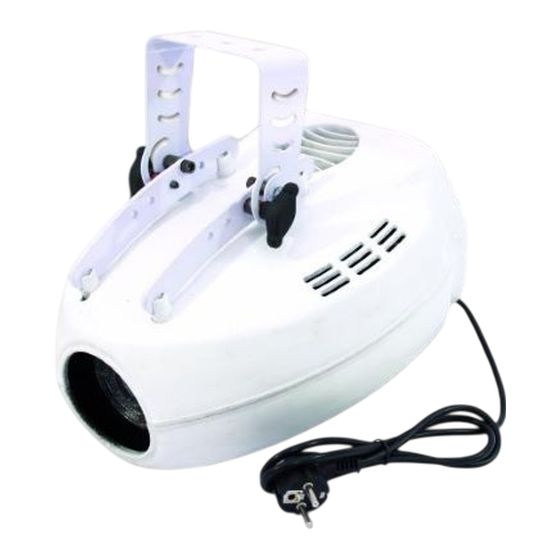

EuroLite TC-200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. Lichtanlage
  5. TC-200
  6. Bedienungsanleitung
EuroLite TC-200 Bedienungsanleitung

EuroLite TC-200 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
All manuals and user guides at all-guides.com

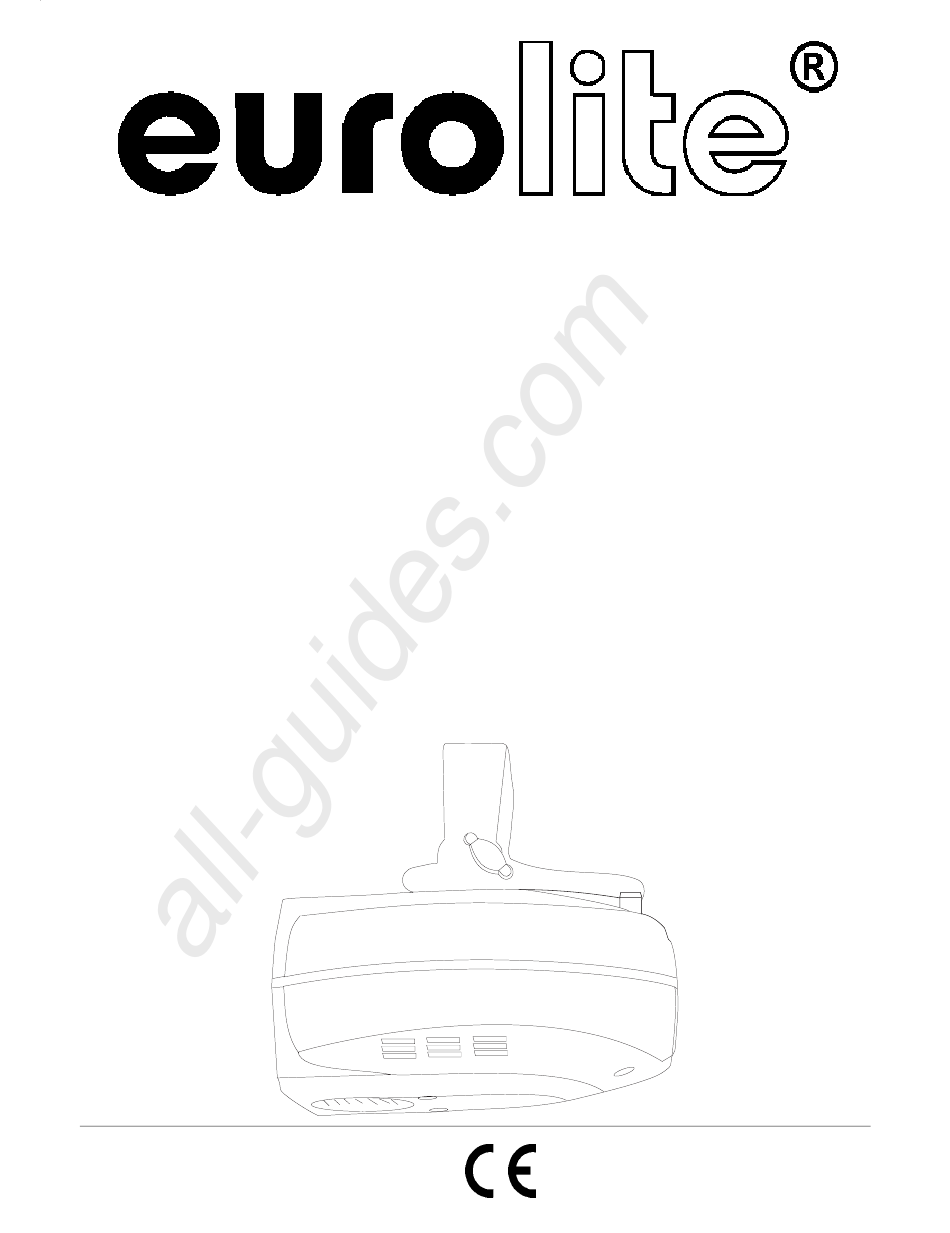

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
TC-200
TC-300
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite TC-200

Inhaltszusammenfassung für EuroLite TC-200

  • Seite 1 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TC-200 TC-300 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit!

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb ........................... 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/53 51786270_V_1_0.DOC...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TC-200/TC-300 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 5 All manuals and user guides at all-guides.com Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I.

  • Seite 6: Bestimmungsgemäße Verwendung

    All manuals and user guides at all-guides.com GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Seite 7: Gerätebeschreibung

    Farbfiltern und weiß • Mit mechanischem Dimmer • Manueller Fokus • Strobe-Effekt mit variabler Geschwindigkeit (1-7 Blitze/Sek.) • DMX-Steuerung über jeden handelsüblichen Controller • Belegt 3 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • 3 hochwertige Steppermotoren • Passender EUROLITE Controller: DMX Operator Geräteübersicht (1) Hängebügel...

  • Seite 8: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine der folgenden Lampen: TC-200: PHILIPS CDM-T 150W/830 G12 Best.-Nr. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 Best.-Nr. 91201794 Topspot HIT 230V/150W G-12 6000h nw Best.-Nr.

  • Seite 9: Lampenjustierung

    All manuals and user guides at all-guides.com Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie einen evtl. vorhandenen Betriebs- stundenzähler in regelmäßigen Abständen und ersetzen Sie die Lampe rechtzeitig! Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen! Die verwendete Lampe erreicht Temperaturen von bis zu 600°...

  • Seite 10: Überkopfmontage

    All manuals and user guides at all-guides.com Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Seite 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des TC-200/TC-300 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem...

  • Seite 12: Adressierung Des Projektors

    Startadresse z. B. auf 4 definieren belegt der Projektor die Steuerkanäle 4 bis 6. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der TC-200/TC-300 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere TC-200/TC-300 auf eine Adresse definiert, arbeiten sie synchron.

  • Seite 13: Anschluss Ans Netz

    Der TC-200/TC-300 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den TC-200/TC-300 vom Controller und stellen Sie alle DIP-Schalter auf Off. Die Lampe schaltet sich automatisch ein, sobald das Kondensatormikrofon Musiksignale empfängt.

  • Seite 14: Dmx-Protokoll

    All manuals and user guides at all-guides.com DMX-Protokoll Steuerkanal 1 - Farbrad DMX-Wert Eigenschaft 0-16 Offen/weiß 17-33 34-55 Gelb 51-67 Magenta 68-84 Grün 85-101 Orange 102-118 Blau 119-135 Pink 136-255 Rainboweffekt mit zunehmender Geschwindigkeit Steuerkanal 2 - Dimmerintensität DMX-Wert Eigenschaft 0-255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 3 - Shutter, Strobe...

  • Seite 15: Sicherungswechsel

    All manuals and user guides at all-guides.com ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren.

  • Seite 16: Technische Daten

    Anzahl der Farben: 7 dichroitische + weiß Maße (LxBxH): 300 x 280 x 290 mm Gewicht: 7 kg Passende Lampe TC-200: PHILIPS CDM-T 150W/830 G12 Best.-Nr. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 Best.-Nr. 91201794 Topspot HIT 230V/150W G-12 6000h nw Best.-Nr.

  • Seite 17: Introduction

    - download the ultimate version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE TC-200/TC-300. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 18: Health Hazard

    All manuals and user guides at all-guides.com Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Seite 19: Operating Determinations

    All manuals and user guides at all-guides.com OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 220-250 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g.

  • Seite 20: Description Of The Device

    • Mechanic dimmer • Manual focus • Strobe-effect with adjustable speed (1-7 flashes/sec.) • DMX-control via every standard DMX-controller • 3 DMX-control-channels required • Sound- controlled via built-in microphone • 3 high-quality stepping-motors • Suitable EUROLITE controllers: DMX Operator...

  • Seite 21: Installation

    DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one of the following lamps: TC-200: PHILIPS CDM-T 150W/830 G12 No. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 No. 91201794 Topspot HIT 230V/150W G-12 6000h nw No.

  • Seite 22: Lamp Adjustment

    All manuals and user guides at all-guides.com The lamp life given by the manufacturer must never be exceeded. This is why you need to take notes on the operational time of the lamp or check the operating hour meter (if available) regularly and replace the lamp in time.

  • Seite 23: Overhead Rigging

    All manuals and user guides at all-guides.com Overhead rigging DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Seite 24: Master/Slave-Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the TC-200/TC-300 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.

  • Seite 25: Addressing

    The starting address is defined as the first channel from which the TC-200/TC-300 will respond to the controller. If you set, for example, the address to channel 4, the TC-200/TC-300 will use the channel 4 to 6 for control.

  • Seite 26: Operation

    20 seconds. Stand Alone operation In the Stand Alone mode, the TC-200/TC-300 can be used without controller. You can do without a controller as the TC-200/TC-300 features a built-in microphone, which provides automatic sound control.

  • Seite 27: Cleaning And Maintenance

    All manuals and user guides at all-guides.com Control channel 3 - Shutter, strobe DMX-value Feature 0-14 Shutter closed 15-29 Open 30-250 Strobe-effect with increasing speed 251-255 Open CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test.

  • Seite 28: Technical Specifications

    Number of colours: 7 dichroic + white Dimensions (LxWxH): 300 x 280 x 290 mm Weight: 7 kg Fitting lamp TC-200: PHILIPS CDM-T 150W/830 G12 No. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 No. 91201794 Topspot HIT 230V/150W G-12 6000h nw No.

  • Seite 29: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE TC-200/TC-300. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le TC-200/TC-300 de son emballage.
  • Seite 30 All manuals and user guides at all-guides.com Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...

  • Seite 31: Emploi Selon Les Prescriptions

    All manuals and user guides at all-guides.com Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignées de l'appareil.

  • Seite 32: Description De L'appareil

    à vitesse variable (1 à 5 flashs par seconde) • Contrôle DMX-512 par chaque contrôleur DMX standard en vente • Occupe 3 canaux de contrôle DMX • Contrôlé par le son grâce au microphone intégré • 3 moteurs pas à pas de haute qualité • Contrôleurs appropriés d’EUROLITE: DMX Operator Aperçue des parties...

  • Seite 33: Installation

    DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe comme ci-dessus: TC-200: PHILIPS CDM-T 150W/830 G12 N° d’art. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 N°...

  • Seite 34: Ajustage De La Lampe

    All manuals and user guides at all-guides.com La durée de vie indiquée par le fabriquant ne doit jamais être dépassée. C’est pour cette raison que vous devez notez avec précaution les heures de fonctionnement de la lampe ou controller le compteur d’heures régulièrement (quand disponible) et remplacer la lampe à...

  • Seite 35: Danger D'incendie

    All manuals and user guides at all-guides.com Les dispositifs de suspension doivent être construites et conceptionnés de telle manière qu’ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de capture approprié.

  • Seite 36: Opération Master/Slave

    All manuals and user guides at all-guides.com Une élingue de sécurité déjà utilisée ou defectueuse doit ne jamais etre utilisée encore une fois. Ajustez l'angle d'inclinaison grâce à la lyre de fixation et vissez bien les vis de fixation. DANGER DE MORT! Avant la première mise en marche, l’installation doit être contrôlé...

  • Seite 37: Codage Du Projecteur

    4, le TC-200/TC-300 occupera les canaux 4 à 6. Assurez-vous qu'il n' y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux ou plus projecteurs TC-200/TC-300 sont codés à la même adresse initiale, ils fonctionneront synchronement.

  • Seite 38: Maniement

    20 secondes. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le TC-200/TC-300 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur. Débranchez le TC-200/TC-300 du contrôleur et codez tous les interrupteurs DIP à Off.

  • Seite 39: Nettoyage Et Maintenance

    All manuals and user guides at all-guides.com Canal de contrôle 3 - Shutter, strobe Valeur DMX Caractéristique 0-14 Shutter fermé 15-29 Ouvert 30-250 Effet stroboscopique à vitesse croissante 251-255 Ouvert NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception.

  • Seite 40: Remplacer Le Fusible

    Nombre de couleurs: 7 dichroïques + blanc Dimensions (LxlxH): 300 x 280 x 290 mm Poids: 7 kg Lampe TC-200: PHILIPS CDM-T 150W/830 G12 N° d’art. 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 N° d’art. 91201794 Topspot HIT 230V/150W G-12 6000h nw N°...

  • Seite 41: Introcucción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTROCUCCIÓN Gracias por haber elegido un EUROLITE TC-200/TC-300. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su TC-200/TC-300.

  • Seite 42: Peligro Para La Salud

    All manuals and user guides at all-guides.com Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I.

  • Seite 43: Instrucciones De Manejo

    All manuals and user guides at all-guides.com INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 220-250 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.

  • Seite 44: Descripción Del Aparato

    (1-7 flashes/seg.) • Control DMX mediante cualquier controlador DMX standard • Se requieren 3 canales de control DMX • Controlado por el sonido mediante microfono incorporado • 3 motores paso a paso de alta calidad • Controlador adecuado de EUROLITE: DMX Operator Descripción de las partes (1) Lyra de montaje (2) Tornillo de fijación...

  • Seite 45: Instalación

    ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una de las lámparas siguientes: TC-200: PHILIPS CDM-T 150W/830 G12 Referencia 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 Referencia 91201794...
  • Seite 46 All manuals and user guides at all-guides.com No se debe exceder la vida de la lámpara dada por el fabricante. Por esta razón debe de hacer anotaciones del tiempo de operación de la lámpara o comprobar regularmente el contador de las horas de operación (cuando disponible) y sustituir la lámpara a tiempo.

  • Seite 47: Montaje Por Encima De La Cabeza

    All manuals and user guides at all-guides.com Montaje por encima de la cabeza ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de DIN 15560 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes.

  • Seite 48: Operación Master/Slave

    En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del TC-200/TC-300 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos. Este aparato funciona como aparato "Master"...

  • Seite 49: Direccionamiento Del Proyector

    Por ejemplo, si Vd. ajuste la dirección de comienzo a 4, el proyector ocupa los canales 4 hasta 6. Por favor, asegúrese de que los canales de control no se entrelazan, para que el TC-200/TC-300 funcione correctamente y independientemente de otros aparatos de la cadena DMX. Los proyectores con la misma dirección de comienzo funcionarán sincronizadamente.

  • Seite 50: Alimentación

    Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el TC-200/TC-300 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado en aproximadamente 20 segundos.

  • Seite 51: Protócolo Dmx

    All manuals and user guides at all-guides.com Protócolo DMX Canal de control 1 - Rueda de colores Valor DMX Caracteristica 0-16 Abierto/blanco 17-33 Rojo 34-55 Amarillo 51-67 Magenta 68-84 Verde 85-101 Naranja 102-118 Azul 119-135 Pink 136-255 Efecto arco iris con velocidad creciente Canal de control 2 - Intensidad del dimmer Valor DMX Caracteristica...

  • Seite 52: Reemplazar El Fusible

    All manuals and user guides at all-guides.com ¡PRECAUCION! ¡La lente debe ser reemplazada cuando esté aparentemente deteriorada en caso de que su funcionamiento se vea afectado, por ejemplo a causa de fisuras o rasguños! La lente del objetivo requiere una limpieza semanal ya que el líquido de humo tiende a acumular residuos reduciendo la emisión de luz muy rápidamente.

  • Seite 53: Especificaciones Técnicas

    7 filtros de color dicróico más blanco Dimensiones (La.xAn.xAl.): 300 x 280 x 290 mm Peso: 7 kg Lámpara TC-200: PHILIPS CDM-T 150W/830 G12 Referencia 91014045 OSRAM HQI-T150/NDL PRO 6000h 230/150W G12 Referencia 91201794 Topspot HIT 230V/150W G-12 6000h nw...
