Montageanweisungen
Schritt 11

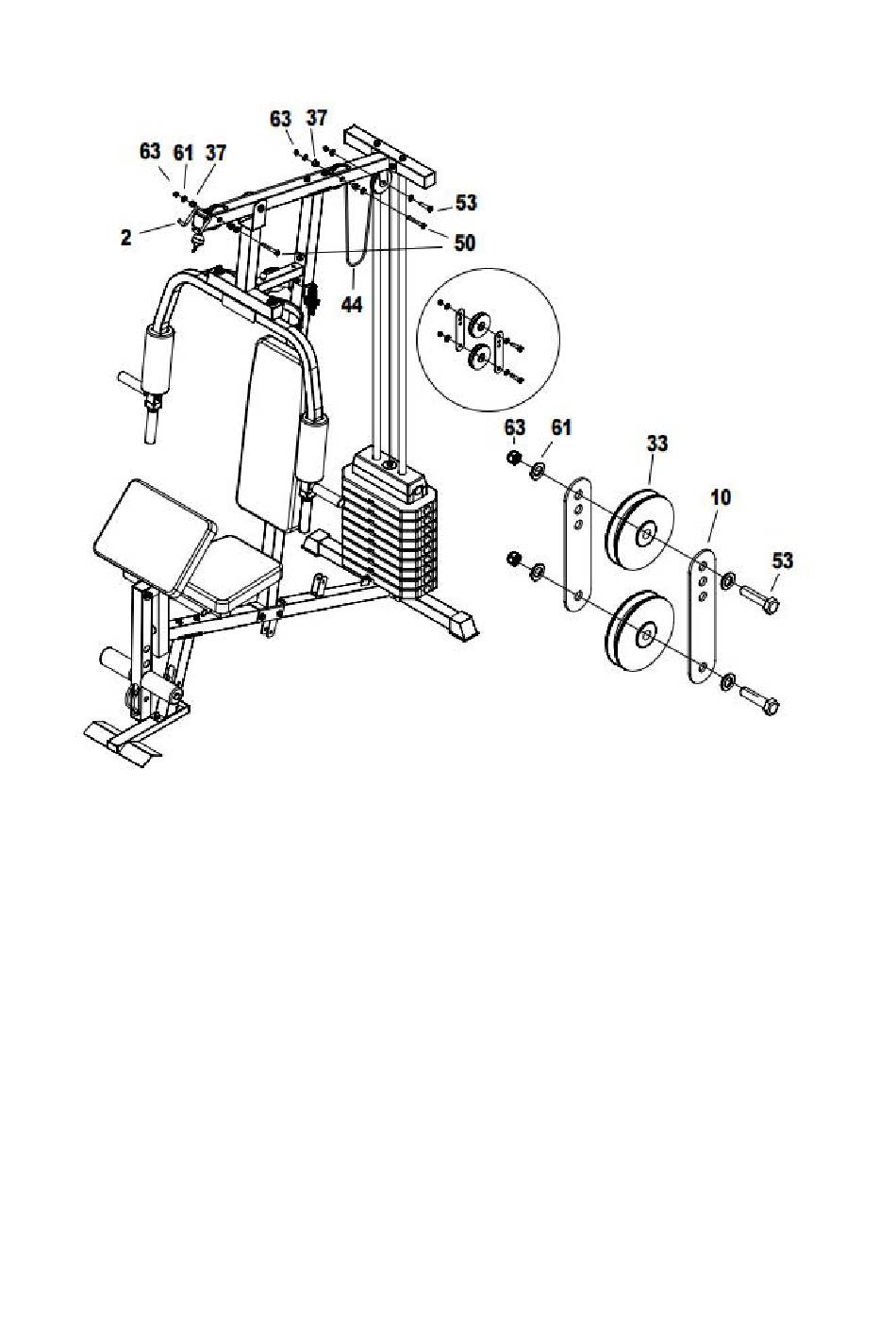

Wichtig: Studieren und befolgen Sie das Diagramm sorgfältig.
Führen Sie das Schraubenende des oberen 3.100-mm-Kabels (44) durch die Öffnung im oberen
Rahmen (2) nach oben. Setzen Sie die Umlenkrollenbuchsen (37) in die Löcher ein und befestigen
Sie die 1. Umlenkrolle (33) mit der Schraube M10 × 70 mm (50) × 1, der Unterlegscheibe M10 (61)
× 2 und der Mutter M10 (63) × 1.
Wiederholen Sie den Vorgang für die 2. Umlenkrolle und führen Sie das Kabel durch die Öffnung im
oberen Rahmen (2) nach unten.
Setzen Sie die 3. Umlenkrolle (33) auf das Kabel und montieren Sie die Halterung für schwebende
Umlenkrolle (10)
4. Umlenkrolle (33) am oberen Rahmen (2) befestigen. Umlenkrollenbuchsen (37) in die Löcher
einsetzen, Umlenkrolle (33) mit M10-Schraube (53) × 1, M10-Unterlegscheiben (61) × 2 und
M10-Mutter (63) × 1 befestigen.
Schrauben Sie die Schraube am Ende des Kabels (44) fest in die Oberseite der Wahlstange (13).
１８
