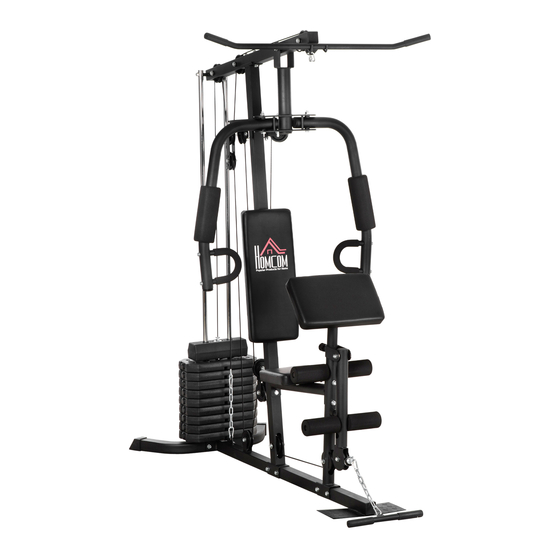

INald007_DE A91-133 READ AND SAVE THIS INSTRUCTIONS FOR FUTURE USE ASSEMBLY & INSTRUCTION MANUAL...
Seite 2
ACHTUNG Lesen Sie die hier enthaltenen Sicherheits- und Anwendungsrichtlinien sorgfältig durch. Befolgen Sie die Richtlinien zur korrekten Montage des Produkts. Vorsicht: Stecken Sie keine Gegenstände in die Öffnungen des Produkts. Halten Sie Abstand zu beweglichen Teilen. Sicherheit: Es liegt in der Verantwortung des Eigentümers sicherzustellen, dass alle Benutzer ordnungsgemäß...
Seite 3
INHALT SICHERHEITSHINWEISE KOMPONENTEN UND TECHNISCHE DATEN MONTIEREN SIE IHREN FITNESSRAUM...
SICHERHEITSHINWEISE Lesen Sie dieses Handbuch vor der Verwendung des Produkts und bewahren Sie es zum späteren Nachschlagen auf, um Erhitzungsrisiken, Feuer oder Verletzungen zu vermeiden. Es liegt in der Verantwortung des Besitzers, sicherzustellen, dass alle Benutzer des Geräts ausreichend über die Sicherheitsvorkehrungen informiert sind. Allgemeine Überlegungen —...
MONTIEREN SIE IHREN FITNESSRAUM HINWEIS: Stellen Sie die Verpackung mit den Geräten auf eine ebene Fläche. Es wird empfohlen, eine Schutzabdeckung auf Ihren Boden zu legen. Gehen Sie beim Verladen und Transportieren des Geräts vorsichtig vor. Packen Sie das Gerät aus und bauen Sie es dort auf, wo es benutzt werden soll.
SCHRITT 2 Montage des Hauptrahmens 1) Verschrauben Sie den Hauptrahmen (2) mit dem vorderen Grundrohr (1), gesichert mit den Teilen Sechskantschraube (46-2 Stück), Unterlegscheibe (52-4 Stück) und Nylonmutter (53-2 Stück). 2) Stecken Sie das Firstrohr (5) auf die Oberseite des Hauptrahmens (2) und sichern Sie es mit der Sechskantschraube (46-2 Stück), der Unterlegscheibe (52-4 Stück) und der Nylonmut- ter (53-2 Stück).
Seite 10
SCHRITT 3 Montage des Schmetterlingsarms 1) Befestigen Sie das Verbindungsteil (6) am Stegrohr (7), gesichert mit Sechskantschraube (50-1 Stück), messingfarbenen Buchse (51-2 Stück), Unterlegscheibe (58-2 Stück) und Nylonmutter (57-1 Stück). 2) Befestigen Sie den Schmetterlingsarm (rechts) (7) und den Schmetterlingsarm (links) (8) am Verbindungsteil (6), gesichert mit der Sechskantschraube (50-2 Stück), der messingfar- benen Buchse (51-4 Stück), der Unterlegscheibe (58-4 Stück) und der Nylonmutter (57-2 Stück).
SCHRITT 4 Montage des Sitzträgers 1) Befestigen Sie den Sitzträger (9) am Hauptrahmen (2), gesichert mit Teilen Sechs- kantschraube (46-2 Stück), Unterlegscheibe (52-4 Stück) und Nylonmutter (53-2 Stück). 2) Befestigen Sie das vordere Stützrohr (10) am Sitzträger (9) und sichern Sie es mit einer Sechskantschraube (47-2 Stück), einer Unterlegscheibe (52-4 Stück) und einer Nylonmutter (53-2 Stück).
SCHRITT 5 Montage der Beinstütze 1) Befestigen Sie das Gummikissen (42) am vorderen Stützrohr (10). Befestigen Sie den Beinträger (13) am vorderen Stützrohr (10), gesichert mit Sechskantschraube (46), Unter- legscheibe (52-2 Stück) und Nylonmutter (53). 2) Stecken Sie das Armstützrohr (12) in das vordere Stützrohr (10), gesichert mit dem Dreh- knopf (38).
SCHRITT 6 Montage des Sitzkissens und der Rückenlehne 1) Befestigen Sie das Sitzkissen (18) am Sitzträger (9) und sichern Sie es mit der Sechs- kantschraube (54-4 Stück) und der Unterlegscheibe (55-4 Stück). 2) Befestigen Sie die Rückenlehne(17) am Hauptrahmen (2), gesichert mit Sechs- kantschraube (56-2 Stück) und Unterlegscheibe (55-2 Stück).
Seite 14
SCHRITT 7 Montageanleitung Lassen Sie die Riemenscheibe (31-13 Stück) auf die geschweißten Riemenscheibenhalterun- gen (41-2 Stück), die umgekehrte Riemenscheibenhalterung (23) und die freie Riemenschei- benhalterung (22) montieren und mit allen Sechskantschrauben (46-3 Stück), Sechs- kantschrauben (61-7 Stück), Riemenscheibenbuchsen (60-12 Stück), Unterlegscheiben (52-26 Stück) und Nylonmuttern (53-13 Stück) sichern, damit sich alle Riemenscheiben drehen können.
