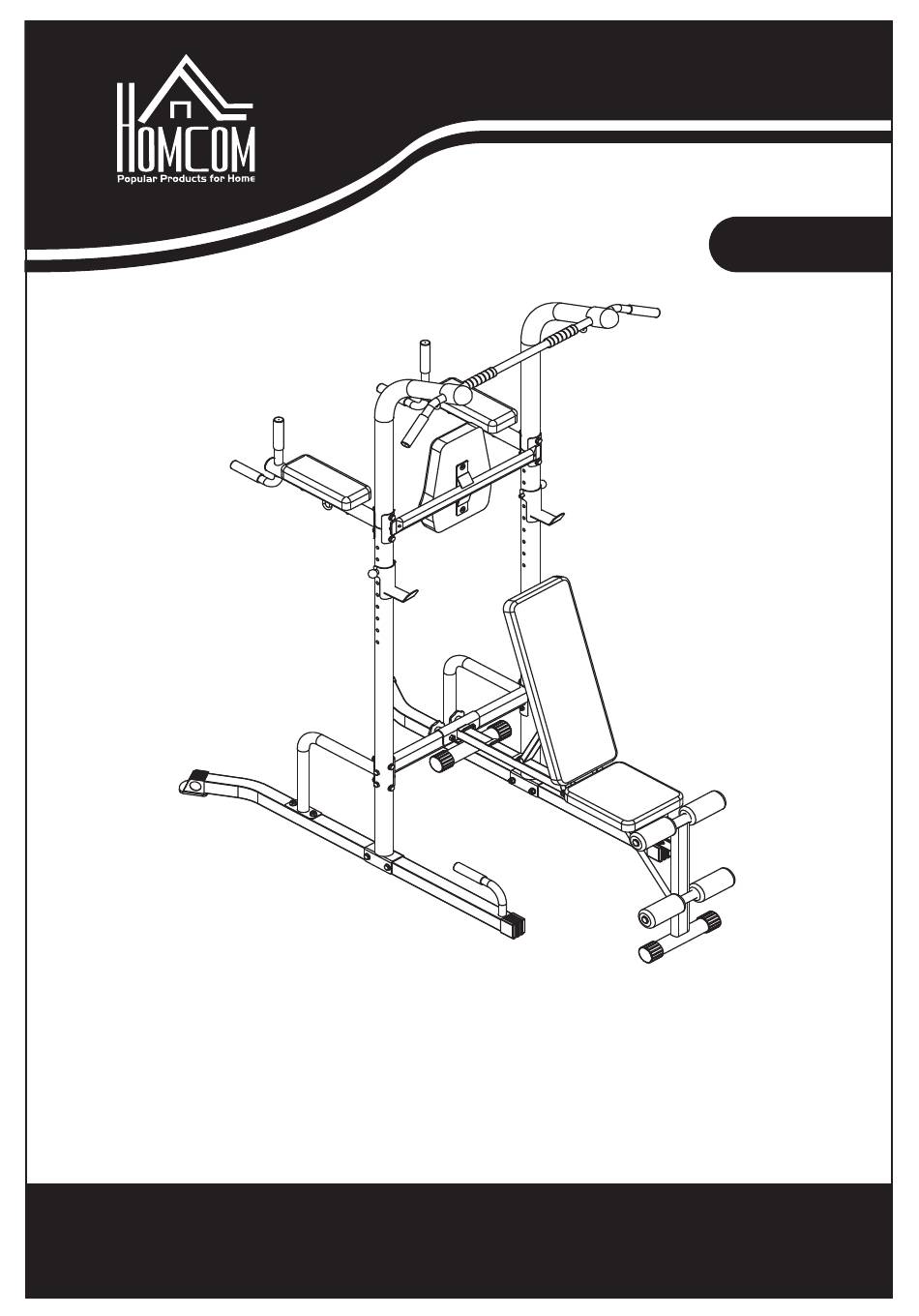

Seite 1
INald009_DE A91-170 VORSICHT: WARNUNG: KONSULTIEREN SIE IHREN ARZT, BEVOR SIE MIT EINEM ÜBUNGSPRO- GRAMM BEGINNEN.Erlauben Sie Kindern nicht, auf oder um dieses Produkt zu spielen. Für jedes Übungsprogramm ist eine ordnungsgemäße Beaufsichtigung erforderlich. Lesen Sie alle Anweisungen vor der Benutzung sorgfältig durch. Ziehen Sie alle Schrauben fest, bevor Sie das Gerät benutzen.
Seite 2
BEVOR SIE MIT DEM ZUSAMMENBAU BEGINNEN... Nehmen Sie sich einen Moment Zeit, um sich mit den spezifischen Teilen und den Beschlägen vertraut zu machen, die Ihrem Produkt beiliegen. Vergewissern Sie sich, dass alle Teile und Beschläge im Karton enthalten sind, und untersuchen Sie sie auf eventuelle Transportschäden. Einige Teile können vormontiert und vorinstalliert sein.
Seite 5
SCHRITT 1 - MONTAGE DES UNTEREN RAHMENS Verbinden Sie den linken Grundrahmen # 1, den rechten Grundrahmen # 2 und den unteren Ständerrahmen # 2 # 10 mit dem Grundrahmen # 6. Verbinden Sie den Rahmen mit 4 Schrau- ben # 39 M10 x 75 und 8 Kontermuttern # 45 M10 und 4 # 46 M10 wie in Diagramm 1 darg- estellt.
Seite 6
SCHRITT 2 - MONTAGE DER STÜTZSTREBEN UND DES MITTLEREN RAHMENS A. Setzen Sie 2 # 10 untere Stützrahmen über das konische Ende des Stützrahmens und richt- en Sie die Löcher aus. B. Verbinden Sie mit 4 # 39 M10 x 75-Schrauben und 4 # 33 M10-Unterlegscheiben den # 7 Liegestützrahmen wie in Diagramm 2 dargestellt C.
Seite 7
SCHRITT 3- MONTAGE VON VKR UND OBEREM RAHMEN A. Schieben Sie den oberen aufrechten Rahmen # 9 über das konische Ende des aufrechten Rahmens # 10 und richten Sie die Löcher so aus, dass der gebogene Teil von # 9 zur Rückseite des Turms zeigt.
Seite 8
SCHRITT 4 - ARMPOLSTER & RÜCKENPOLSTER A. Befestigen Sie das Rückenpolster # 13 an der VKR-Polsterauflage # 3 mit 2 Schrauben # 40 M8X15 und 2 Unterlegscheiben # 44 M8 B. Befestigen Sie die VKR-Polster #14 an den VKR-Griff #5 mit 4 #36 M8 x 65-Schrauben und 4 #47 M8-Unterlegscheiben, wie in Diagramm 7 dargestellt.
Seite 9
SCHRITT 5 - MONTAGE DES LIEGERAHMENS A. Befestigen Sie das vordere Liegebein # 20 an den Hauptrahmen der Liege # 19 und die Stützplatte # 12 mit 1 Schraube # 42 M8 x 55, 3 Schrauben # 40 M8 x 15, 5 Unterlegscheiben # 44 M8 und 1 Kontermutter # 48.
Seite 10
SCHRITT 6 -SITZ- UND RÜCKENLEHNENRAHMENMONTAGE A. Befestigen Sie den Sitzliege-Hauptrahmen # 19 und die 2 beiden Rückenlehnenrahmen # 21 mit der Schraube # 34 M10 x 180, 2 Unterlegscheiben # 45 M10 und 1 Kontermutter # 46 M10 wie in Diagramm 5 dargestellt. B.
Seite 11
SCHRITT 7- MONTAGE DER LIEGEAUFLAGEN UND ROLLEN A. Befestigen Sie das Sitzpolster # 24 am Hauptrahmen der Liege # 19 mit 4 x M8X55-Schrau- ben # 42 und 4 x M8-Unterlegscheiben # 44. B. Befestigen Sie das lange Rückenlehnenpolster # 23 am Rückenlehnenrahmen # 21 mit 4 Schrauben # 41 M8 x 40 und 4 Unterlegscheiben # 44 M8 .

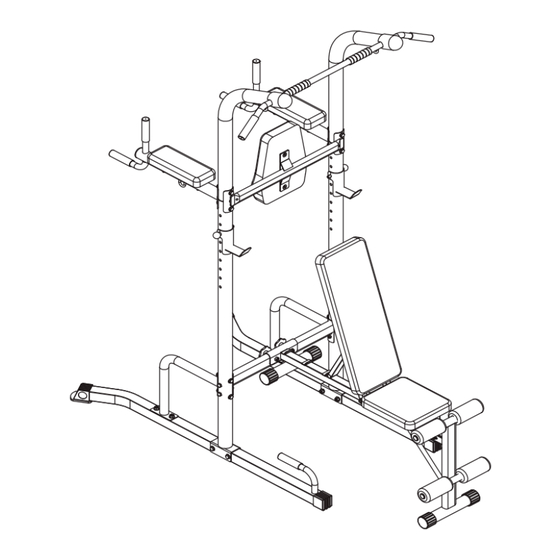

WARNUNGEN UND VORSICHTSMASSNAHMEN WARNUNG: 120KG GEWICHTSKAPAZITÄT - Turm 120KG GEWICHTSKAPAZITÄT- Liege Um das Risiko schwerer Verletzungen zu verringern, lesen Sie bitte alle wichtigen Vor- sichtsmaßnahmen und Warnhinweise in diesem Handbuch, bevor Sie diesen Power Tower verwenden. SIE SOLLTEN KEINE ÜBUNG BEGINNEN, OHNE EINEN ARZT ZU KONSULTIEREN, UM FESTZUSTELLEN, OB SIE IRGENDWELCHE MEDIZINISCHEN ODER KÖRPERLICHEN BEDINGUNGEN HABEN, DIE IHRE GESUNDHEIT UND SICHERHEIT GEFÄHRDEN ODER SIE DARAN HINDERN KÖNNTEN, DAS GERÄT RICHTIG ZU BENUTZEN.
