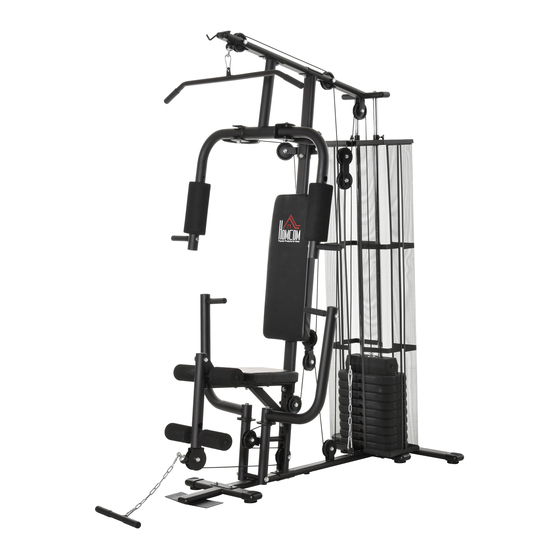

- Seite 1 INald002_DE A91-134 HOME GYM READ AND SAVAE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
- Seite 2 PACKING DETALS:TOTAL 4 BOXES BOX-1/4 PARTS PARTS PARTS HARDWARE...
- Seite 3 BOX-2/4 PARTS PARTS PARTS...
- Seite 4 BOX-3/4 PARTS BOX-4/4 PARTS...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ....................1 DETAILS DER PRODUKTKOMPONENTEN .................. 3 TEILELISTE ............................. 4 TEILELISTE 1 ..........................5 TEILELISTE 2 ..........................6 MONTAGE ............................7 REINIGUNG UND WARTUNG ...................... 13 ENTSORGUNG ..........................13... -
Seite 6: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN WICHTIG - Bitte lesen Sie diese Anleitung vor der Montage oder Verwendung vollständig durch. Dieses Trainingsgerät wurde für die optimale Sicherheit entworfen. Bestimmte Vorsichtsmaßnahmen gelten jedoch immer, wenn Sie ein Trainingsgerät bedienen. Lesen Sie unbedingt das gesamte Handbuch, bevor Sie dieses Gerät montieren, bedienen oder verwenden, und beachten Sie die folgenden Sicherheitshinweise. - Seite 7 • Die Installation darf NUR von Erwachsenen durchgeführt werden. Kinder sollten sich nicht im unmittelbaren Montageumfeld befinden. • Vergewissern Sie sich, dass alle Anschlüsse sicher montiert sind, bevor Sie das Gerät zur Verwendung freigeben. • Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Beschädigungen, lose Elemente und andere Faktoren, welche die Sicherheit beeinträchtigen können.
-
Seite 8: Details Der Produktkomponenten
DETAILS DER PRODUKTKOMPONENTEN Latzugstange Chromleisten Brustpresse Stahlnetz Linker Arm Rückenkissen Ruderarm Sitzpolster Beinverlängerung Hauptrahmenrohr Hinteres Rahmenrohr Vorderes Rahmenrohr ~ 3 ~... -
Seite 9: Teileliste
TEILELISTE Anzah Teile Beschreibung Teile Beschreibung Anzahl Hauptrahmenrohr 1 Stck Gummi-Polster 2 Stck Hinteres Rahmenrohr 1 Stck Gewicht 9 Stck Vorderes Rahmenrohr 1 Stck Riemenscheibenwelle 1 Stck Obere Abstützung 1 Stck Arretierstift 10*150 1 Stck Vertikalabstützung 1 Stck Riemenscheibensitz 2 Stck Sitzhalterung 1 Stck Riemenscheibenhalter... -
Seite 10: Teileliste 1
TEILELISTE 1 1. 1STCK 2. 1STCK 3. 1STCK 4. 1STCK 5. 1STCK 7. 1STCK 9. 1STCK 6. 1STCK 8. 1STCK 22. 2STCK 10. 1STCK 11. 1STCK 12. 1STCK 13. 1STCK 23. 4STCK 15. 1STCK 16. 4STCK 17. 2STCK 14. 1STCK 18. -
Seite 11: Teileliste 2
TEILELISTE 2 69. 1STCK 55. 1STCK 56. 2STCK 57. 3STCK 58. 1STCK 59. 2STCK 60. 8STCK 61. 13STCK 62. 2STCK 63. 2STCK 64. 11STCK 65. 4STCK 66. 1STCK 67. 4STCK 68. 2STCK ~ 6 ~... -
Seite 12: Montage
MONTAGE Schritt 1 1. Befestigen Sie das Hauptrahmenrohr (1) hinteren Rahmenrohr (2), Chromleiste (22) mit Sechskantschrauben M10x25 (64-2 Sätze), Unterlegscheiben Sechskantschrauben M8x20 (67-2 Sätze), Unterlegscheiben. 2. Befestigen Sie das Hauptrahmenrohr (1) vorderen Rahmenrohr (3) mit Sechskantschrauben M10x45 (61-2 Sätze), Unterlegscheiben, Muttern Sechskantschrauben M8x20 (67-2 Sätze),... - Seite 13 Schritt 3 1. Befestigen Vertikalabstützung (5) an das Hauptrahmenrohr (I) anhand der verstärkten Platte (48) und den Sechskantschrauben M10x50 (60-2 Sätze), den Unterlegscheiben Muttern. 2. Befestigen obere Abstützung Vertikalabstützung (5) anhand der verstärkten Platte (48) und den Sechskantschrauben M10x50 (60-2-Sätze) fügen Sie die Chromleisten (22) Sechskantschrauben M10x25...
- Seite 14 Schritt 5 1. Befestigen den rechten Arm (12) Brustpresse (10) anhand Stahlbuchse (42) Sechskantschra uben M12x85 (56), Unterlegscheibe und der Mutter. 2. Fügen Sie den Lenker(16) den rechten Arm ein (12) anhand Sechskantschra uben M10x25(64) und Unterlegscheibe. Schritt 6 1. Befestigen H-förmige Abstützung (13) Hauptrahmenroh...
- Seite 15 Schritt 7: 1. Befestigen Beinverlängerung(7) Sitzhalterung(6) Sechskantschrauben M10x75 (58-1 Sätze), Unterlegscheiben Muttern. 2. Setzen Sie den Ruderarm (19) großen Unterlegscheibe (41) und den Sechskantschrauben M10x25 (64-2 Sätze) in die H-förmige Halterung (7) ein. Schritt 8: 1. Befestigen Rückenkissen(50) an die Vertikalstütze(5) anhand der Sechskantschrauben...
- Seite 16 ~ 11 ~...
- Seite 17 ~ 12 ~...
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG 1. Untersuchen Sie das Gerät regelmäßig auf eventuell aufgetretene Verschleißerscheinungen. Das Sicherheitsniveau des Geräts kann nur aufrechterhalten werden, wenn es regelmäßig auf Beschädigungen und Verschleiß an den Seilen, Riemenscheiben und Verbindungsstellen überprüft wird. 2. Schmieren Sie bewegliche Teile regelmäßig mit Leichtöl, um dem vorzeitigen Verschleiß vorzubeugen.
