5.
Zweite Mutter (8) von unten auf das Gewinde am Ende des
Garnständer-Rohrs (11) schrauben.
Der Garnständer ist jetzt fest an der Tischplatte montiert.
7.6
Pedal und Sollwertgeber montieren

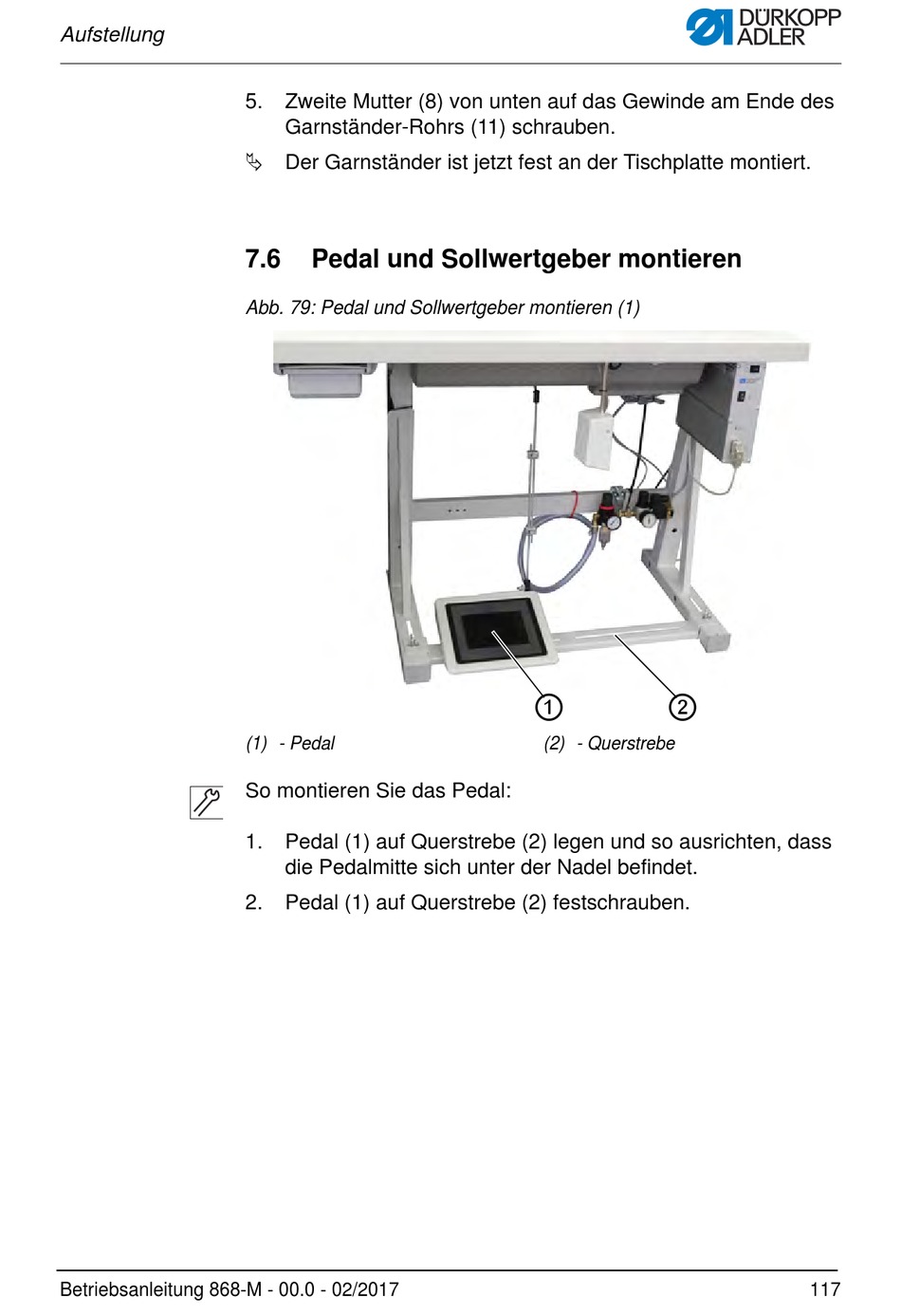

Abb. 79: Pedal und Sollwertgeber montieren (1)
(1) - Pedal
So montieren Sie das Pedal:
1.
Pedal (1) auf Querstrebe (2) legen und so ausrichten, dass
die Pedalmitte sich unter der Nadel befindet.
2.
Pedal (1) auf Querstrebe (2) festschrauben.
①
②
(2) - Querstrebe
