Bedienung
Betriebsanleitung 868-M - 00.0 - 02/2017
25. Linken Nadelfaden von rechts durch das obere Loch am
Fadenhebel (13) fädeln.

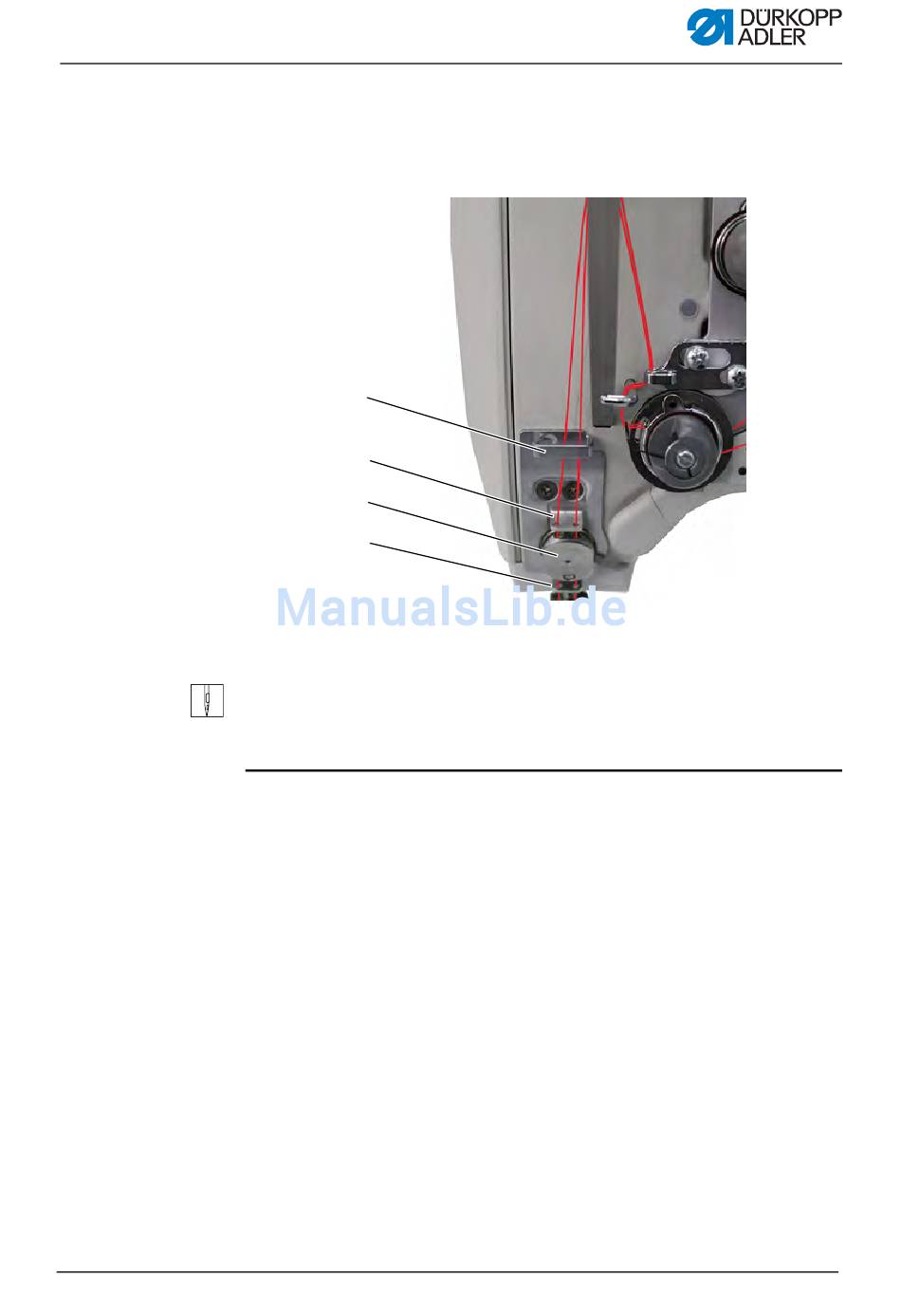

Abb. 20: Bei 2-Nadel-Maschinen (6)
⑯
⑰
⑱
⑲
(16) - Obere Fadenführung
(17) - Fadenführung
26. Rechten und linken Nadelfaden durch die obere
Fadenführung (16) fädeln.
Bei Maschinen mit Fadenklemme (optional)
27. Rechten Nadelfaden durch das rechte Loch der
Fadenführung (17) fädeln.
28. Linken Nadelfaden durch das linke Loch der
Fadenführung (17) fädeln.
29. Rechten Nadelfaden durch das rechte Loch der
Fadenklemme (18) fädeln.
Der Nadelfaden soll nahezu berührungslos durch die Klem-
me laufen und nur mit den Fadenführungen (17) und (19)
Kontakt haben.
30. Linken Nadelfaden durch das linke Loch der
Fadenklemme (18) fädeln.
31. Rechten Nadelfaden durch das rechte Loch der
Fadenführung (19) fädeln.
(18) - Fadenklemme
(19) - Fadenführung
