Dürkopp Adler 868-M Betriebsanleitung Seite 118

116
Garnständer

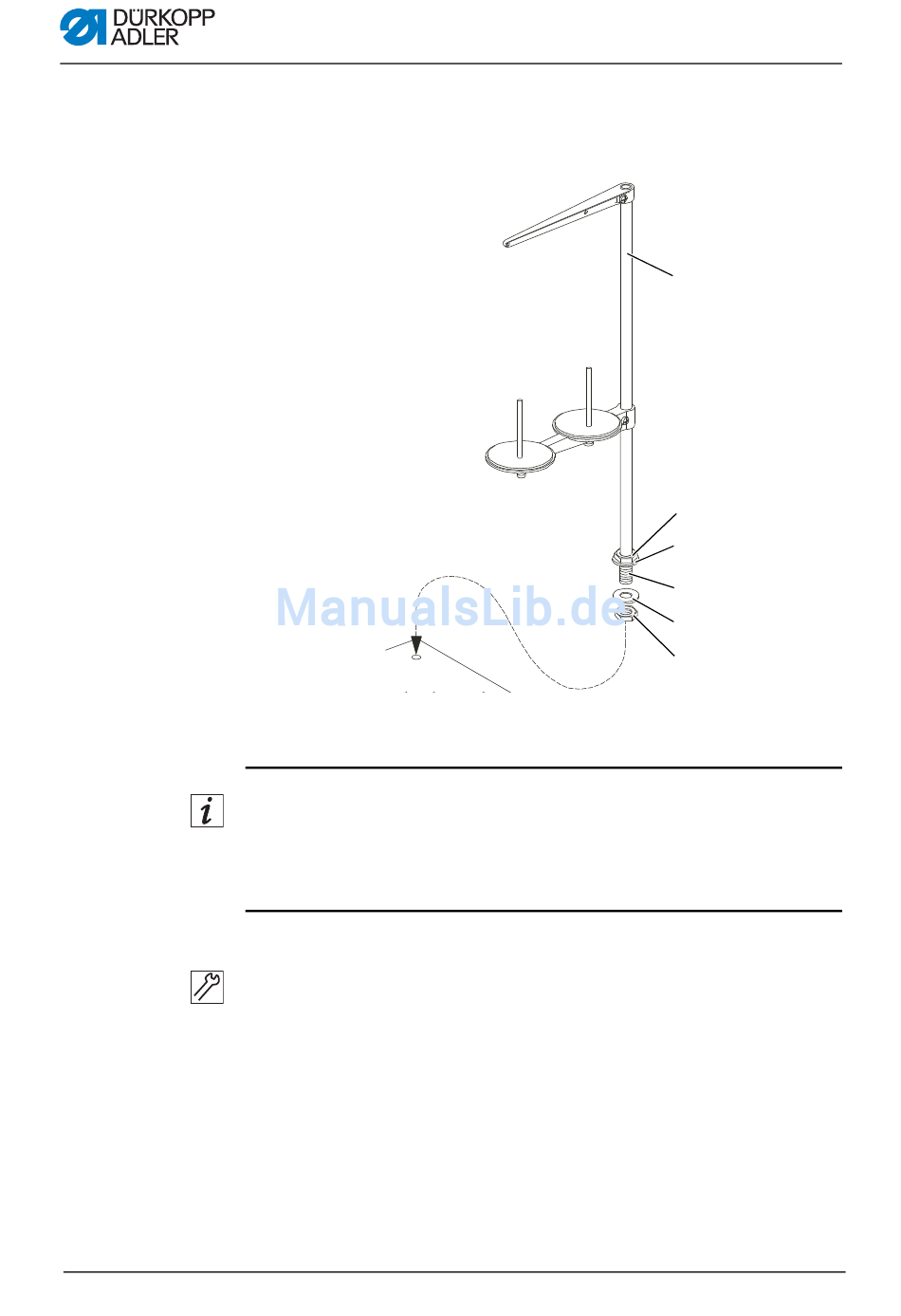

Abb. 78: Tischplatte komplettieren (6)
(8) - Mutter
(9) - Unterlegscheibe
Information
Der abgebildete Garnständer gehört zu einer 1-Nadel-Maschine.
Bei 2-Nadel-Maschinen hat der Garnständer einen 2. Garnrollen-
halter mit 2 weiteren Tellern für die Greiferfaden-Rolle.
So montieren Sie den Garnständer:
1. Eine Unterlegscheibe (9) auf die Bohrung in der Tischplatte
legen.
2. Eine Mutter (8) bis zum Ende des Gewindes (10) schrauben.
3. Garnständer-Rohr (11) durch die Unterlegscheibe (9) und die
Bohrung in der Tischplatte stecken.
4. 2. Unterlegscheibe (9) von unten auf das Gewinde (10) schie-
ben.
⑪
⑧
⑨
⑩
⑨
⑧
(10) - Gewinde
(11) - Garnständer-Rohr
Betriebsanleitung 868-M - 00.0 - 02/2017
Aufstellung
