Verbindung Zum Nmea-Netzwerk - Veratron LINK UP Serie Bedienungsanleitung

VERBINDUNG ZUM NMEA-NETZWERK

Sobald das Link Up Gateway montiert wurde, können Sie
es mit dem NMEA2000®-Backbone durch die
vorgesehenen Stecker verbinden.
Stellen Sie sicher, dass die Stecker richtig verbunden
sind, indem Sie sie komplett zusammenschrauben. Nur
so kann garantiert werden, dass die Steckverbinder auch
wasserdicht sind.
Ein zusätzliches Dropkabel wird nicht benötigt. Es sei
denn, das Gerät mit Kabel ist nicht lang genug, um den
NMEA-Backbone zu erreichen. In diesem Fall ist es
möglich, die Gesamtlänge zu vergrössern, indem Sie ein
Dropkabel aus der Zubehörliste einsetzen.
Beachten Sie dabei aber, dass NMEA 2000 keine
Dropkabel von mehr als sechs Metern Länge erlaubt.
Halten Sie sich an den NMEA Standard, um ein korrektes
Netzwerk zu entwerfen.
Wenn das Gerät durch das NMEA-Netzwerk mit Strom
versorgt wird, beginnt die LED auf dem Link Up Gehäuse
zu blinken. (Siehe «LED-Anzeige»).
Pin Nr. Beschreibung
1
Schirm
2
NET-S (V+)
3 NET-C (V-)
4 NET-H (CAN H)
5
NET-L (CAN L)
MONTAGE

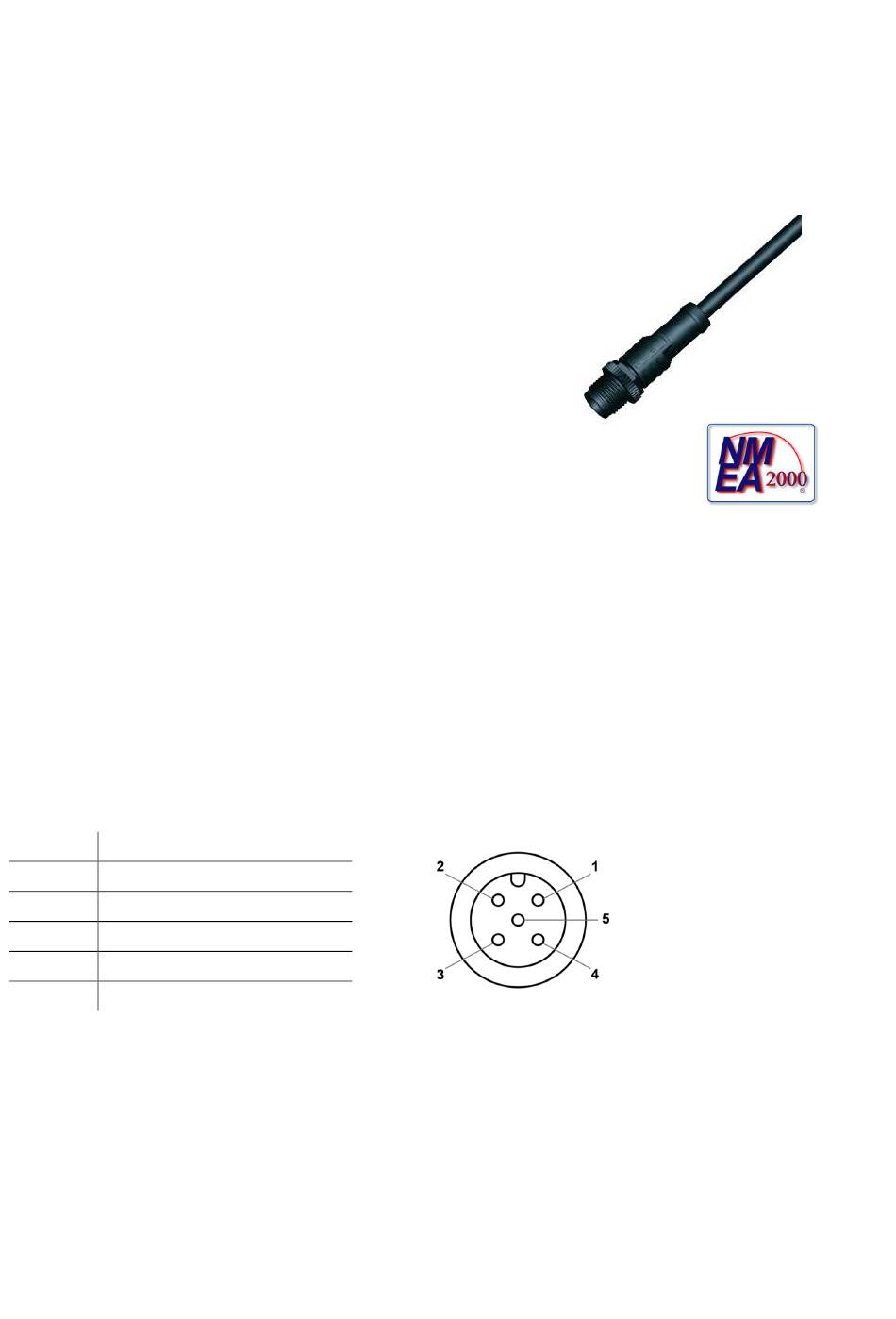

DeviceNet M12 5-polig
NMEA 2000® Stecker
B000942
