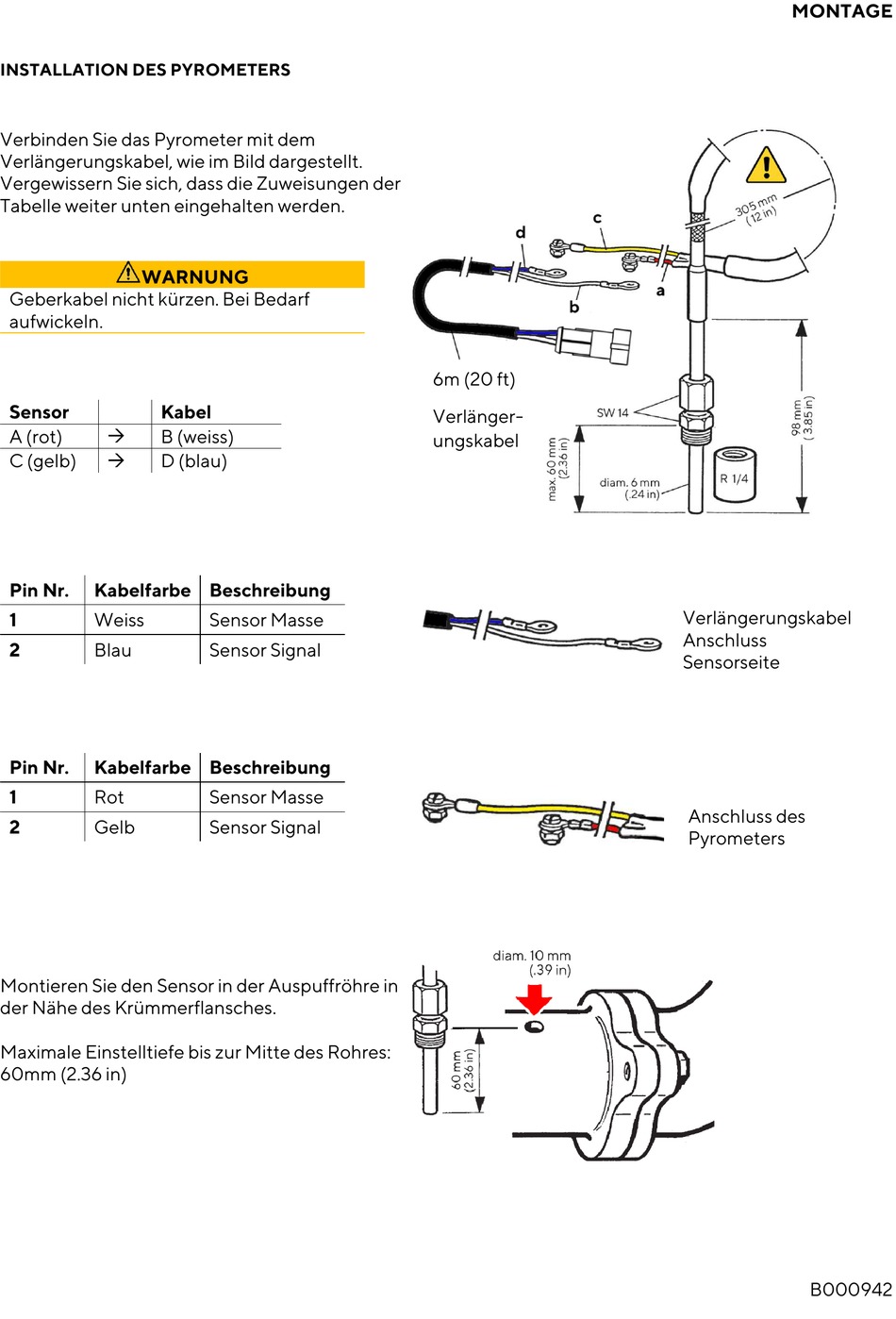

INSTALLATION DES PYROMETERS
Verbinden Sie das Pyrometer mit dem
Verlängerungskabel, wie im Bild dargestellt.
Vergewissern Sie sich, dass die Zuweisungen der
Tabelle weiter unten eingehalten werden.
WARNUNG
Geberkabel nicht kürzen. Bei Bedarf
aufwickeln.
Sensor Kabel
A (rot) B (weiss)

C (gelb) D (blau)

Pin Nr. Kabelfarbe Beschreibung
1
Weiss
2
Blau
Pin Nr. Kabelfarbe Beschreibung
1 Rot
2 Gelb
Montieren Sie den Sensor in der Auspuffröhre in
der Nähe des Krümmerflansches.
Maximale Einstelltiefe bis zur Mitte des Rohres:
60mm (2.36 in)
Sensor Masse
Sensor Signal
Sensor Masse
Sensor Signal
6m (20 ft)
Verlänger-
ungskabel
MONTAGE
Verlängerungskabel
Anschluss
Sensorseite
Anschluss des
Pyrometers
B000942
