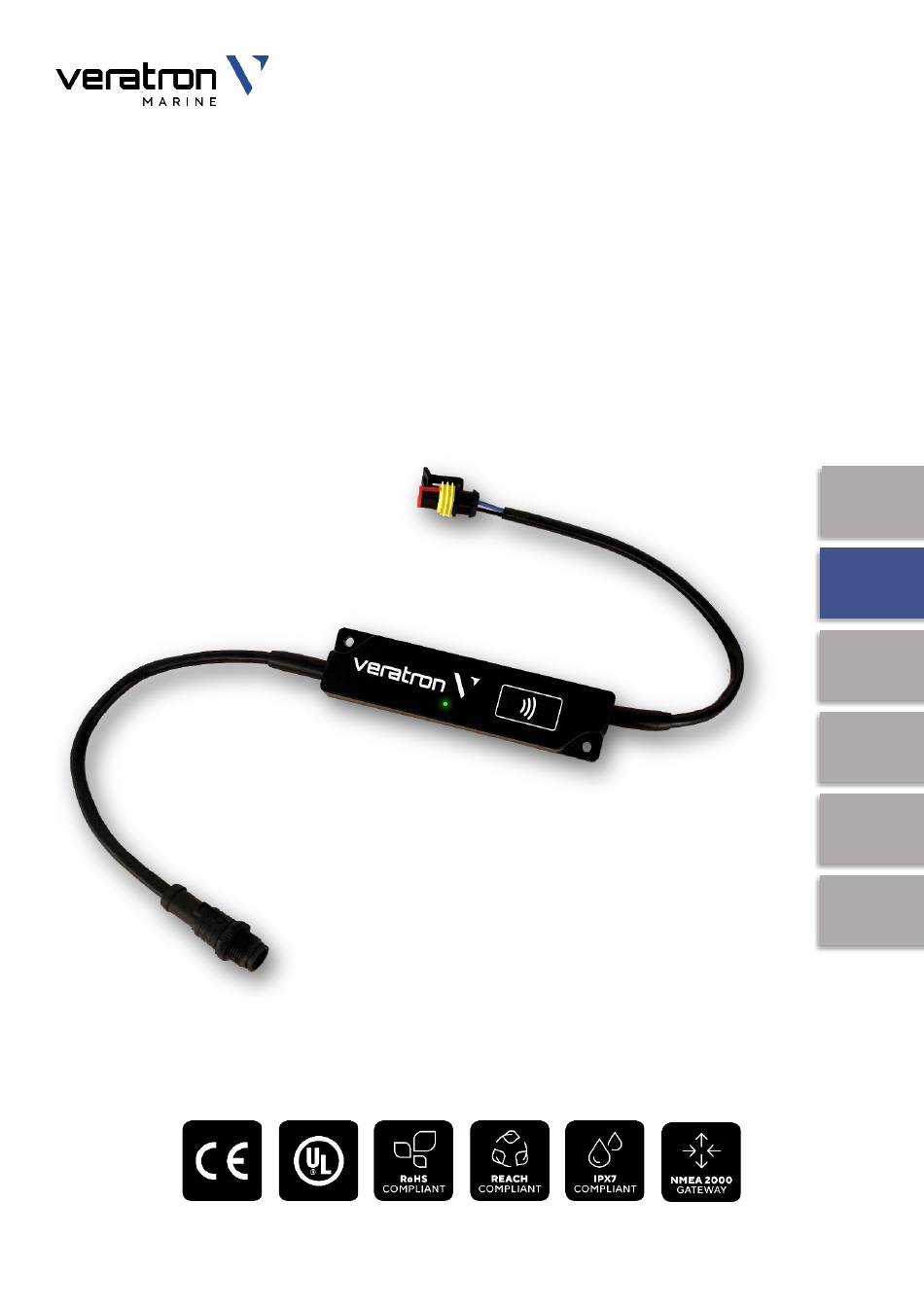

- Seite 1 LINK UP GATEWAYS SERIE LINK UP RESISTIVE BEDIENUNGSANLEITUNG rev. AC B000647...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT INHALT EINFÜHRUNG VERPACKUNGSINHALT DAS LINK UP GATEWAY KONZEPT DESIGN UND FUNKTION SICHERHEITSHINWEISE WÄHREND DES EINBAUES BEACHTEN NACH DEM EINBAU BEACHTEN ELEKTRISCHER ANSCHLUSS SYSTEMINSTALLATION VOR DER MONTAGE DEN SENSOR ANSCHLIESSEN UNTERSTÜTZTE SENSOREN ANSCHLUSS AN DAS NMEA 2000® NETZWERK KONFIGURATION LINK UP CONFIGURATOR APP SENSOR CONFIGURATION UNTERSTÜTZTE KONFIGURATIONEN*... -
Seite 3: Einführung
ISO 8846:1990, wie in der Richtlinie 2013-53(EC) gefordert. Der Standard NMEA 2000® M12-Stecker ermöglicht eine Plug-and-Play-Installation an den Netzwerk-Backbone. Der Sensoranschluss erfolgt über einen AMP-Superseal-Stecker, der perfekt zu den Veratron- Füllstandssensoren passt, ohne dass eine zusätzliche Verdrahtung erforderlich ist. B000647... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE SICHERHEITSHINWEISE WARNING • Nicht rauchen! Kein offenes Feuer oder Wärmequellen! • Das Produkt wurde unter Beachtung /Hydraulik- /Druckluft und elektrischen Leitungen! der grundlegenden • Beachten Sie eventuelle Veränderungen Sicherheitsanforderungen der EG- Richtlinien und dem anerkannten Stand am Fahrzeug, die beim Einbau zu der Technik entwickelt, gefertigt und berücksichtigen sind! geprüft. - Seite 5 SICHERHEITSHINWEISE Sie keine weite Kleidung. Sie kann von • Bei Arbeiten unter dem Fahrzeug, beweglichen Teilen erfasst werden. dieses nach Vorschrift des Tragen Sie bei langen Haaren ein Fahrzeugherstellers sichern. Haarnetz. Bei Arbeiten an der • Beim Einbauort auf den nötigen Bordelektrik keinen metallischen oder Freiraum hinter den Bohrungen oder leitfähigen Schmuck wie Ketten,...
-
Seite 6: Sicherheitshinweise Nach Dem Einbau Beachten
SICHERHEITSHINWEISE NACH DEM EINBAU BEACHTEN • Massekabel an den Minuspol der • Prüfen Sie alle Funktionen. Batterie fest anklemmen. • Zur Reinigung der Komponenten nur • Werte der flüchtigen elektronischen klares Wasser verwenden. IP- Speicher neu eingeben/programmieren. Schutzarten (IEC 60529) beachten. ELEKTRISCHER ANSCHLUSS •... -
Seite 7: Systeminstallation
Wenn der Sensor nicht mit dem passenden Stecker ausgestattet ist, kann entweder ein männliches Gegenstück darauf gecrimpt werden (siehe "Technische Daten"), oder der Sensorstecker wird einfach am Link Up abgeschnitten und die Drähte manuell angeschlossen. Veratron Füllstandssensor sind bereits mit dem passenden AMP-Stecker für eine Plug-and-Play- Installation ausgelegt. Die Kontakte müssen hörbar einrasten. -
Seite 8: Systeminstallation Unterstützte Sensoren
SYSTEMINSTALLATION UNTERSTÜTZTE SENSOREN o Kraftstofffüllstand o Ladedruck o Frischwasserfüllstand o Motoröldruck o Grauwasserstand o Motoröltemperatur o Trimmung o Getriebeöldruck o Ruderlage o Getriebeöltemperatur o Kühlwassertemperatur o Trimmklappen ANSCHLUSS AN DAS NMEA 2000® NETZWERK Sobald die Sensorinstallation abgeschlossen ist, kann das Link Up-Gateway über den entsprechenden Stecker an den NMEA 2000®... -
Seite 9: Konfiguration
KONFIGURATION KONFIGURATION LINK UP CONFIGURATOR APP Um den Sensor zu konfigurieren, müssen einige Parameter über das Link Up-Gateway kalibriert werden, wie z. B. der Sensortyp, seine Kalibrierung oder die Warnschwelle. Dies ist über die Smartphone-App "Link Up Configurator" möglich, die sowohl in den Stores von Android- als auch iOS-Geräten kostenlos heruntergeladen werden kann. - Seite 10 KONFIGURATION 2. Nach dem Auslesen zeigt die App die "Konfigurationsübersicht" an, in der alle aktuellen Einstellungen des Geräts angezeigt werden. Um die Konfiguration zu ändern, drücken Sie die Schaltfläche "Change Configuration". 3. Wählen Sie den zu konfigurierenden Sensortyp aus der in der App angezeigten Liste aus (z.
-
Seite 11: Unterstützte Konfigurationen
KONFIGURATION UNTERSTÜTZTE KONFIGURATIONEN* Sensortyp Kalibration** Alarm verfügbar NMEA 2000® PGN 0 – 90 Ω Kraftstofffüllstand 3 – 180 Ω Nein 127505 (Fuel Level) 240 – 33 Ω 90 – 4 Ω Frischwasser 3 – 180 Ω (Fresh Water 240 – 33 Ω Nein 127505 Level) -
Seite 12: Led-Benachrichtigungen
KONFIGURATION LED-BENACHRICHTIGUNGEN LED-Verhalten Beschreibung Gerät nicht eingeschaltet. Gerät konfiguriert und in Betrieb. Gerät in Betrieb mit ungültiger oder leerer Konfiguration. Langsames Blinken Wartet auf Konfiguration durch den Benutzer (1Hz) (Werkseinstellung). NMEA 2000® -Meldungen werden NICHT übertragen. Schnelles Blinken Analogwert vom Sensor außerhalb des Bereichs. (2.5Hz) NMEA 2000®... -
Seite 13: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN LINK UP DATENBLATT Betriebsspannung 6 – 16.5 V Nennspannung 12 V (von NMEA 2000® network) Stromaufnahme ≤ 100 mA NMEA 2000® LEN Schutzklasse IP X7 nach IEC60529 (wenn angeschlossen) Betriebstemperatur -30°C bis 80°C Entflammbarkeit UL94-HB Sensorkabellänge 25 cm NMEA 2000®... -
Seite 14: Bauform
TECHNISCHE DATEN BAUFORM PINBELEGUNG Pin Nr. Beschreibung Schirm NET-S (V+) NET-C (V-) NET-H (CAN H) NET-L (CAN L) Micro-C M12 5-Pol Stecker Männlich B000647... -
Seite 15: Understützte Nmea 2000® Pgns
