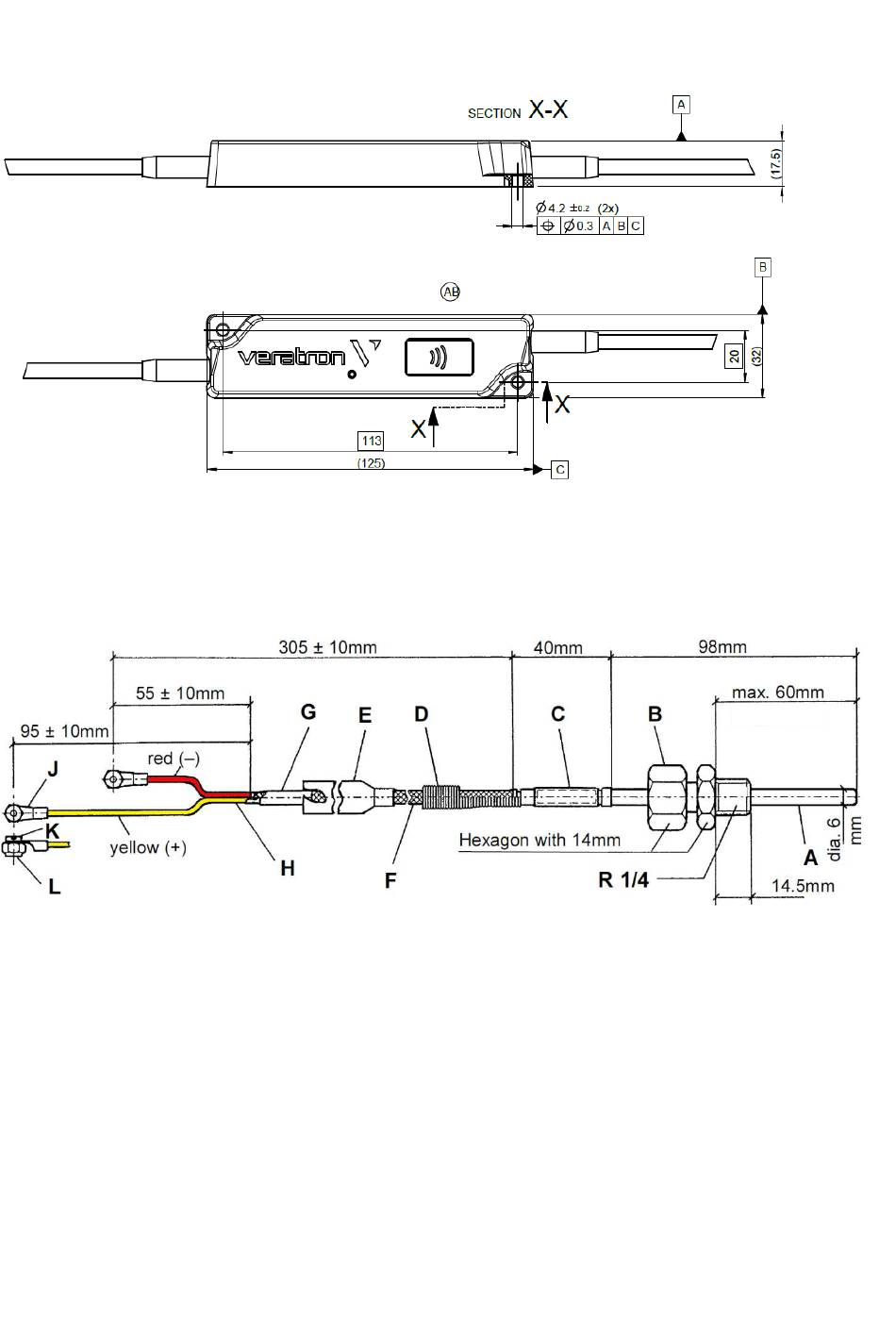

ABMESSUNGEN

LINK UP GATEWAY
PYROMETER SENSOR
A
Thermoelement: NiCr-Ni DIN 43710
(Messstelle von Mantel isoliert)
B
Keilringverschraubung
C
Hülse mit Ummantelung, hart verlötet
D
Knickschutzfeder
E
Schrumpfschlauch
F
VA Drahtumflechtung
G
Gummitülle
H
Ausgleichsleitung: NiCr-Ni, 2x 0.5 mm
J
Kabelschuh (2x): DIN 46237-3.5
K
Schraube (2x): M3 x 6
L
Arretiermutter: M3
TECHNISCHE DATEN
(verstellba
r)
2
