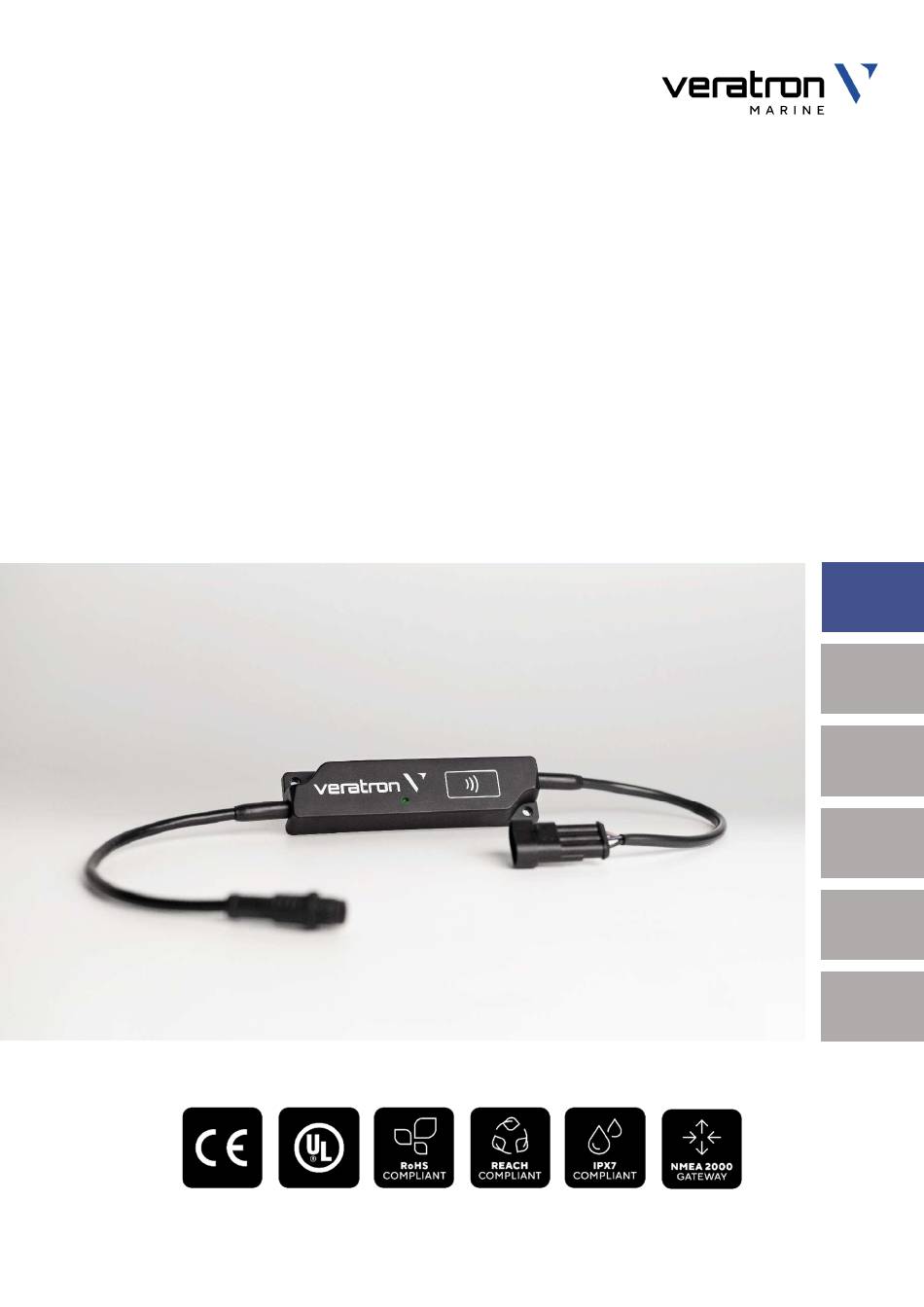

LINK UP GATEWAYS SERIES
LINK UP 0-5V
OPERATING INSTRUCTIONS
rev. AA
EN
DE
IT
FR
ES
PT
B001476
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Veratron LINK UP-Serie

Inhaltszusammenfassung für Veratron LINK UP-Serie

  • Seite 1 LINK UP GATEWAYS SERIES LINK UP 0-5V OPERATING INSTRUCTIONS rev. AA B001476...
  • Seite 15 LINK UP GATEWAYS SERIE LINK UP 0-5V BEDIENUNGSANLEITUNG rev. AA B001476...
  • Seite 16 INHALT INHALT EINFÜHRUNG ..............3 Verpackungsinhalt ..............3 Das LinkUp-Gateway-Konzept ..........3 Design und Funktion ..............3 SICHERHEITSHINWEISE ..........4 Während des Einbaus beachten ......... 4 Nach dem Einbau beachten ..........5 Elektrischer Anschluss ..............5 INSTALLATION ..............7 Vor der Installation ..............7 Pinbelegung ..................

  • Seite 17: Einführung

    EINFÜHRUNG EINFÜHRUNG VERPACKUNGSINHALT LinkUp Gateway - 0-5V B000592 Veratron Karte B000101 Sicherheitshandbuch B000100 DAS LINKUP-GATEWAY-KONZEPT Das spannungsabhängige LinkUp-Gateway bietet eine einfache Methode zur Umwandlung von Schiffs- und Motorinformationen in NMEA 2000®. Kompatible Sensoren sind beispielsweise aber nicht abschliessend, Flüssigkeitsfüllstände, Trimmklappen, Ruderlagen, Temperatur- oder Druckgeber.

  • Seite 18: Sicherheitshinweise

    SICHERHEITSHINWEISE SICHERHEITSHINWEISE WARNUNG • Nicht rauchen! Kein offenes Feuer oder Wärmequellen! • Das Produkt wurde unter Beachtung der • Beachten Sie eventuelle Veränderungen am grundlegenden Sicherheitsanforderungen der Fahrzeug, die beim Einbau zu berücksichtigen EG-Richtlinien und dem anerkannten Stand sind! • Für den Einbau sind Grundkenntnisse der der Technik entwickelt, gefertigt und geprüft.

  • Seite 19: Nach Dem Einbau Beachten

    SICHERHEITSHINWEISE Systemen verursachen. Bitte beachten Sie, Sicherheitshinweise der dass beim Abklemmen der Batterie alle Handwerkzeughersteller beachten. • Bei notwendigen Arbeiten ohne flüchtigen elektronischen Speicher ihre eingegebenen Werte verlieren und neu Spannungsunterbrechung darf nur mit programmiert werden müssen. isoliertem Werkzeug gearbeitet werden. •...
  • Seite 20 SICHERHEITSHINWEISE oder verwenden Sie handelsübliche Verbindungen der Spannungsversorgung mit Quetschverbinder! verschweissbaren Stossverbindern versehen • Nehmen Sie Quetschverbindungen nur mit und ausreichend isoliert sein. • Achten Sie besonders auf einwandfreie einer Kabelquetschzange vor. Achten Sie auf die Sicherheitshinweise der Masseverbindungen. • Falschanschlüsse können zu Kurzschlüssen Handwerkzeughersteller.

  • Seite 21: Installation

    INSTALLATION INSTALLATION WARNUNG Bevor Sie beginnen, klemmen Sie den Minuspol der Batterie ab, sonst riskieren Sie einen Kurzschluss. Wenn das Fahrzeug von Zusatzbatterien versorgt wird, müssen Sie auch die Minuspole dieser Batterien abklemmen! Kurzschlüsse können Brände, Batterieexplosionen und Schäden an anderen elektronischen Systemen verursachen.

  • Seite 22: Pinbelegung

    INSTALLATION PINBELEGUNG SENSOREN-SEITE Pin Nr. Kabelfarbe Beschreibung Schwarz Masse Blau Signal 5V-Ausgang (max. 15 mA) AMP Super Seal 3-polig Männlich NMEA 2000 SEITE Pin Nr. Beschreibung Abschirmung NET-S (V+) NET-C (V-) NET-H (CAN High) NET-L (CAN Low) Micro-C M12 5-poliger Stecker Männlich, Seitenansicht des Produkts ANSCHLIESSEN EINES SENSORS Wenn möglich, den vorhandenen Sensorstecker verwenden.

  • Seite 23: Anschluss An Das Nmea 2000® Netz

    INSTALLATION ANSCHLUSS AN DAS NMEA 2000® NETZ Sobald die Sensorinstallation abgeschlossen ist, können Sie das LinkUp-Gateway über den entsprechenden Stecker mit dem NMEA 2000®-Backbone verbinden. Achten Sie darauf, dass Sie den M12-Stecker fest auf sein Gegenstück schrauben um die Wasserdichtigkeit erhalten bleibt.

  • Seite 24: Konfiguration

    KONFIGURATION KONFIGURATION LINKUP-KONFIGURATOR APP Um den Sensor zu konfigurieren, müssen einige Parameter wie der Sensortyp, seine Kalibrierung oder die Schwellwerte für die Warnung in das LinkUp-Gateway eingegeben werden. Dies ist über die Smartphone-App "Link Up Configurator" möglich, die kostenlos in den Stores von Android- und iOS-Geräten heruntergeladen werden kann.
  • Seite 25 KONFIGURATION 3. Wählen Sie den zu konfigurierenden Sensortyp aus der in der App angezeigten Liste aus (z. B. Fuel Level). Im Abschnitt "Unterstützte Konfigurationen" weiter unten finden Sie alle möglichen Optionen. 4. Wählen Sie entweder eine der vorgeschlagenen Standard- Sensorkurven oder definieren Sie Ihre eigene Kennlinie, indem Sie die Option "CUSTOM"...

  • Seite 26: Unterstützte Konfigurationen

    KONFIGURATION UNTERSTÜTZTE KONFIGURATIONEN Sensor-Typ Alarm verfügbar NMEA 2000® PGN Kraftstoffstand Nein 127505 Frischwasserfüllstand Nein 127505 Abwasserstand Nein 127505 Trimmung Nein 127488 Ruderlage Nein 127245 Kühlmitteltemperatur 127489 Ladedruck 127488 Motoröldruck 127489 Motoröltemperatur 127489 Getriebeöldruck 127493 Getriebeöltemperatur 127493 Trimmklappen Nein 130576 * Die unterstützten Konfigurationen können jederzeit aktualisiert werden. Bitte stellen Sie sicher, dass Sie immer die neueste Version der LinkUp Configurator App verwenden.

  • Seite 27: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN DATENBLATT Betriebsspannung 6 - 16.5 V Nennspannung 12 V (vom NMEA 2000®-Netzwerk) Stromverbrauch ≤ 100 mA NMEA 2000® LEN Messbereich 0 - 5.0 V Maximale Eingangsspannung 6.0 V Maximaler Strom am 5V- 15 mA Ausgang Schutzklasse IP X9/K (wenn angeschlossen) Betriebstemperatur -30°C bis 80°C...

  • Seite 28: Abmessungen

    TECHNISCHE DATEN ABMESSUNGEN UNTERSTÜTZTE NMEA 2000® PGNS Beschreibung ISO Address Claim 60928 ISO Request 59904 ISO Transport Protocol, Data Transfer 60160 ISO Transport Protocol, Connection Management 60416 ISO Acknowledgment 59392 NMEA - Request group function 126208 Heartbeat 126993 Configuration Information 126998 Product Information 126996...
  • Seite 29 - Kopieren von Inhalten ohne Änderungen und unter Angabe der Veratron AG als Urheberin. Veratron AG behält sich das Recht vor, ohne Vorankündigung Änderungen oder Verbesserungen an der entsprechenden Dokumentation vorzunehmen. Anfragen zur Autorisierung, zu zusätzlichen Kopien dieses Handbuchs oder zu technischen Informationen über dieses...
