Sprayer doppelläufig für ölige Medikamente, REF 506.5120.0
Pressed Air
Pressed Air
Ventilation

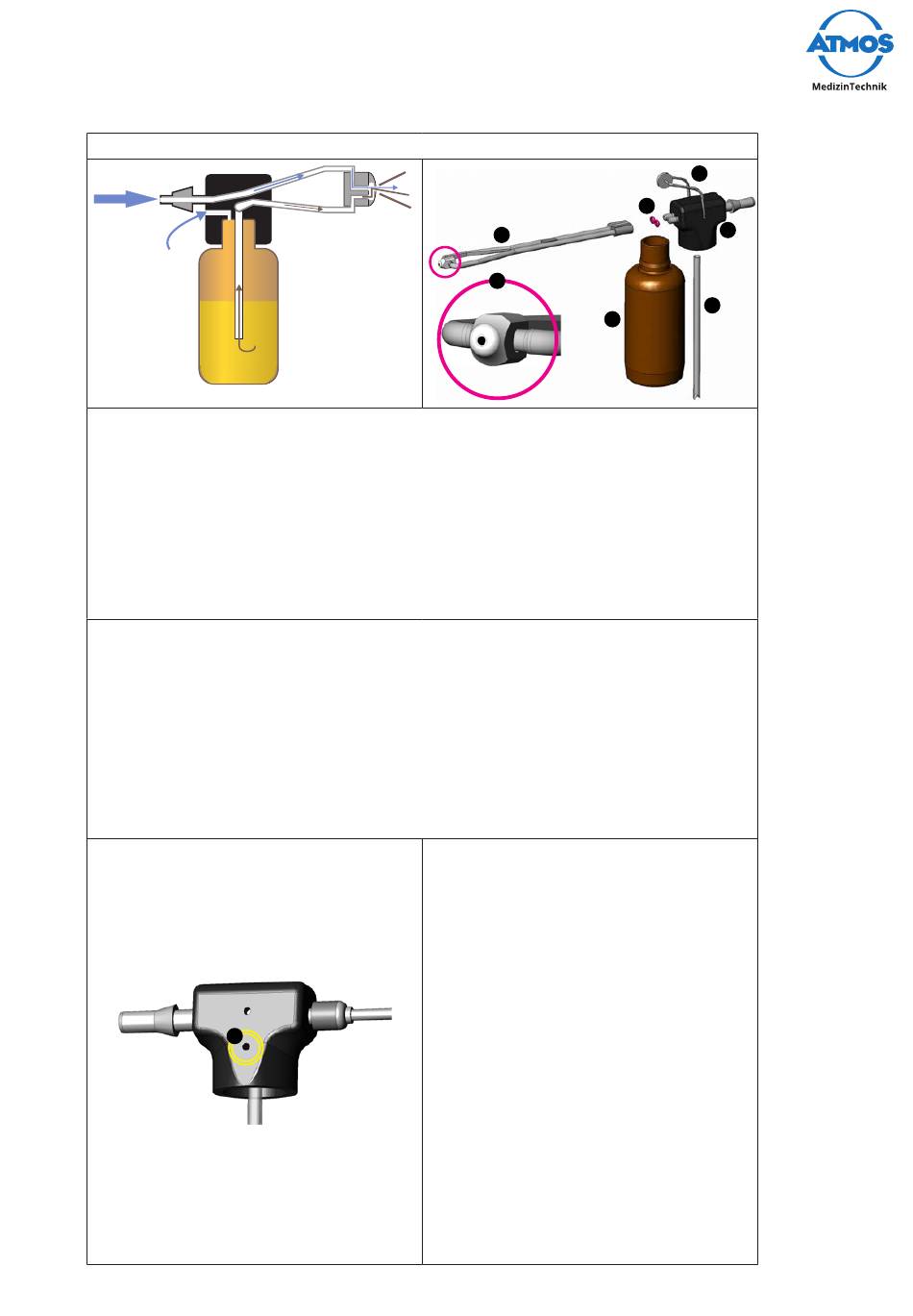

Sprayer doppelläufig für ölige Medikamente
Ölige Medikamente könnte der gerade Sprayer nicht so gut fördern und so fein
zerstäuben. Der doppelläufige Sprayer ist dazu in der Lage.
Das Funktionsprinzip ist das Gleiche wie beim geraden Sprayer. Allerdings wird das
Medikament in einer parallelen Röhre zur Düse geführt. Die Düse ist drehbar an
den Enden der Rohre gelagert, sodass auch schwer erreichbare Stellen mit dem
Medikament behandelt werden können. Hinter der Austrittsöffnung des Düsenkopfes
befindet sich eine kleine Kammer, in die durchströmende Druckluft das Medikament
ansaugt und mit der Luft vermischt. Der hohe Druck und die kleine Austrittsöffnung
ermöglichen ein feines Zerstäuben des öligen Medikamentes.
Einzelteile
REF 506.5121.0 Sprayerkopf Doppelsprayer (7)
REF 000.0219.0 Doppelrohrdüse (6)
REF 000.0237.0 Federbügel mit Rolle (7)
REF 055.0029.0 O-Ring (8)
REF 000.0577.0 Medikamentenglas (4)
REF 506.5228.0 Schlauchstück (3)
Dieser Sprayer funktioniert nur, wenn die flache Seite der Düse nach oben zeigt
(14).
15
6
14
Top
Der sinkende Füllstand im Medika-
mentenglas erzeugt einen Unter-
druck, der dem Ansaugvakuum an der
Austrittöffnung entgegenwirkt. Wenn
dieser Unterdruck im Medikamentenglas
die gleiche Größe erreicht wie das Ansaug-
vakuum am Ende des Innenrohres, kann
kein Medikament mehr angesaugt und
ausgeblasen werden. Um zu verhindern,
das bei sinkendem Füllstand im Medika-
mentenglas ein Gegendruck entsteht,
befindet sich im Pumpenkopf der beiden
Flüssigkeitssprayer eine kleine Ventila-
tionsöffnung (15). Durch diese Öffnung
wird das sinkende Flüssigkeitsvolumen
durch Umgebungsluft ausgeglichen.
Diese Öffnung muss immer durchgän-
gig bleiben. Der Sprayer funktioniert
nicht, wenn diese Öffnung z.B. durch
eingetrocknete Medikamente ver-
schlossen ist.
