und der Schnellanschluss fest mit dem Drucklufthandgriff verbunden. Deshalb ist er nur
komplett als Ersatzteil erhältlich.
Passend zu der gewählten Ausstattung der ATMOS C 11 Systema stehen zwei Druckluft-
handgriffe zur Verfügung.
• REF 541.1010.0 Drucklufthandgriff Standard zur Verwendung mit Medikamenten-
sprayern,
• REF 541.1110.0 Drucklufthandgriff mit Nebenluftventil zur Verwendung mit Medika-
mentensprayern und der Ohrspülung.
Das Nebenluftventil beim Handgriff (REF 541.1110.0) ist nötig, damit der Wasserstrahl
bei der Ohrspülung unmittelbar gestoppt werden kann.
8.1.2 Medikamentensprayer
Für die Anwendung der Medikamentensprayer wird das Druckluftmodul benötigt. Ent-
sprechend der Konsistenz der Medikamente sind unterschiedliche Sprayer verfügbar:
• Sprayer gerade für flüssige Medikamente (REF 506.5225.0)
• Sprayer doppelläufig mit beweglicher Düse für ölige und flüssige Medikamente (REF
506.5120.0)
• Pulverbläser (REF 505.0253.0)

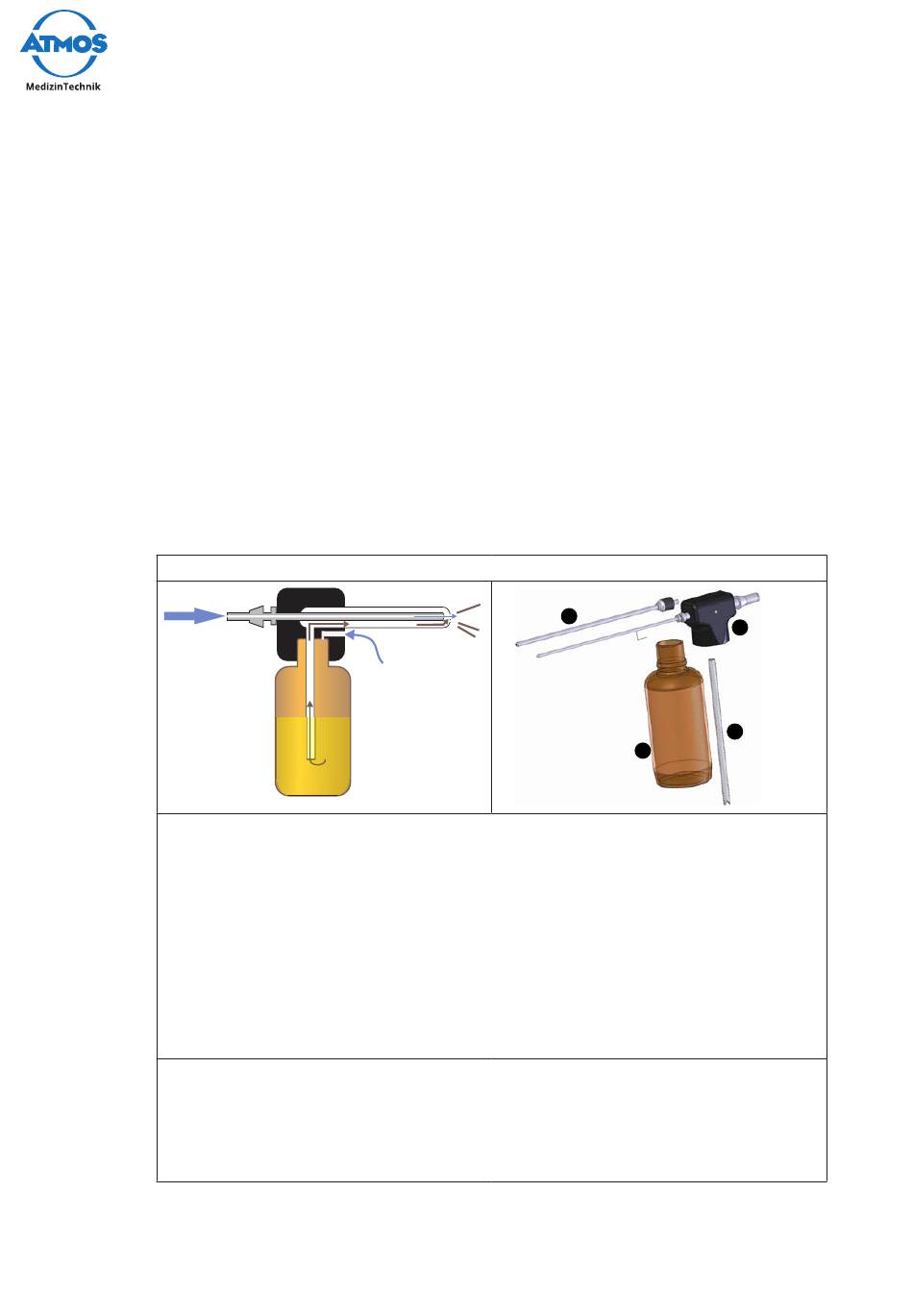

Sprayer gerade, REF 506.5225.0
Pressed Air
Pressed Air
Sprayer gerade
Der Sprayerkopf (1) dieses Sprayers besteht aus einem Innenrohr, das mit dem
Druckluftanschluss verbunden ist. In diesem Rohr wird die angeschlossene Druckluft
stark beschleunigt. Über das Innenrohr ist das Außenrohr (2) mit geringfügig
größerem Durchmesser gezogen. Durch dieses Außenrohr verläuft der Medika-
mentenkanal der über ein Schlauchstück (3) in das Medikament eintaucht. An der
Austrittsöffnung ist das Innenrohr geringfügig kürzer. Wenn die Druckluft an diesem
kleinen Zwischenraum das Innenrohr verläßt und mit hoher Geschwindigkeit durch
die Austrittsöffnung des Außenrohrs strömt, entsteht in diesem Zwischenraum
ein geringer Unterdruck, der ausreicht, etwas Medikament durch das Außenrohr
anzusaugen. Hier vermischt sich das angesaugte Medikament mit der Druckluft und
wird fein zerstäubt ausgeblasen.
Einzelteile
REF 506.5227.0 Sprayerkopf gerade komplett (1)+(2)+(3)
REF 000.0577.0 Medikamentenglas (4)
REF 505.0280.0 Außenrohr gerade (2)
REF 506.5228.0 Schlauchstück (3)
42 Zubehör und Verbrauchsmaterialien
Ventilation
2
1
3
4
