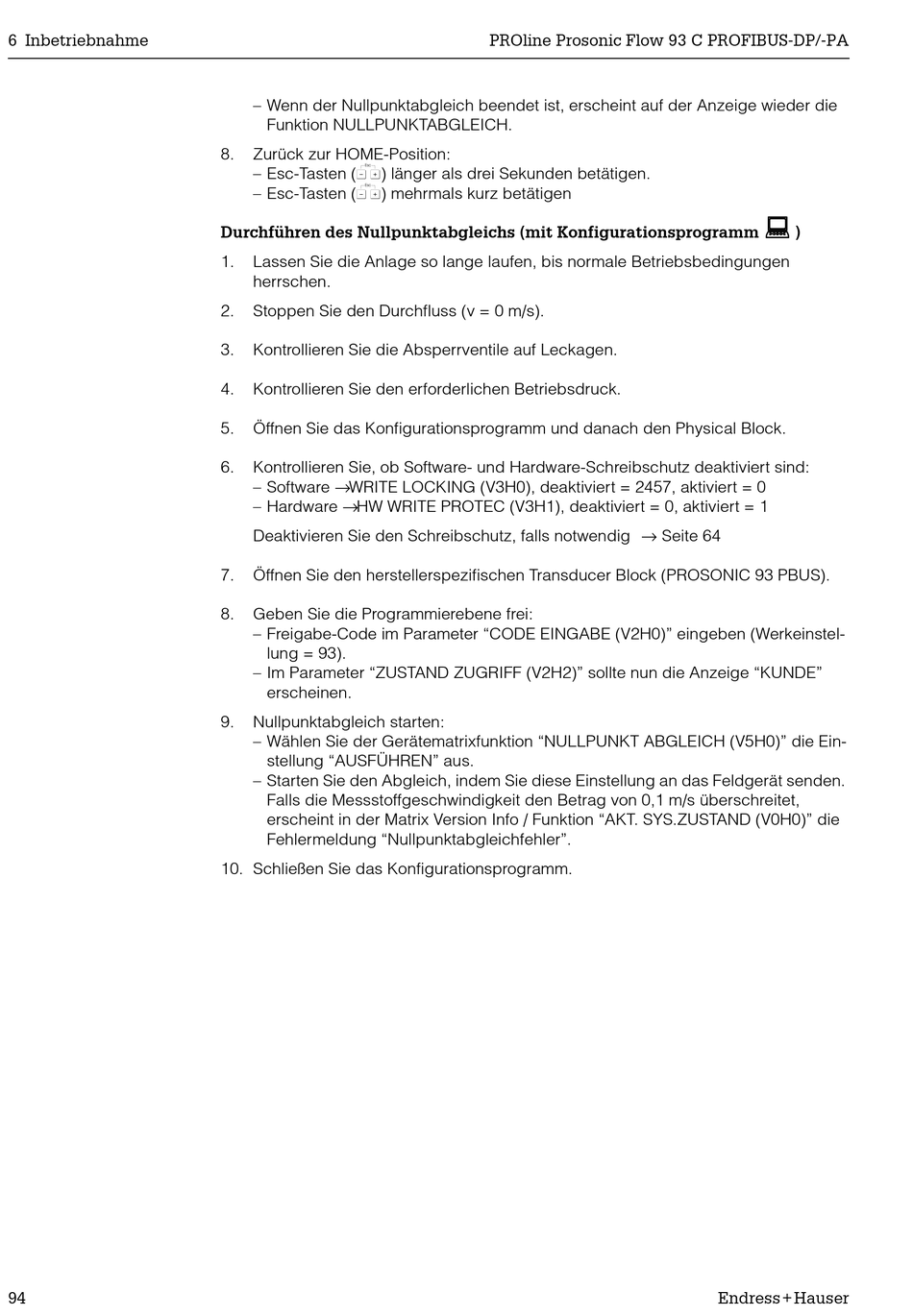

Endress+Hauser PROline prosonic flow 93 C PROFIBUS-DP Betriebsanleitung Seite 94

6 Inbetriebnahme
94
– Wenn der Nullpunktabgleich beendet ist, erscheint auf der Anzeige wieder die
Funktion NULLPUNKTABGLEICH.
8. Zurück zur HOME-Position:
X
– Esc-Tasten ( ) länger als drei Sekunden betätigen.
X
– Esc-Tasten ( ) mehrmals kurz betätigen
Durchführen des Nullpunktabgleichs (mit Konfigurationsprogramm
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen
herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Öffnen Sie das Konfigurationsprogramm und danach den Physical Block.
6. Kontrollieren Sie, ob Software- und Hardware-Schreibschutz deaktiviert sind:
– Software → WRITE LOCKING (V3H0), deaktiviert = 2457, aktiviert = 0
– Hardware → HW WRITE PROTEC (V3H1), deaktiviert = 0, aktiviert = 1
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 64
7. Öffnen Sie den herstellerspezifischen Transducer Block (PROSONIC 93 PBUS).
8. Geben Sie die Programmierebene frei:
– Freigabe-Code im Parameter "CODE EINGABE (V2H0)" eingeben (Werkeinstel-
lung = 93).
– Im Parameter "ZUSTAND ZUGRIFF (V2H2)" sollte nun die Anzeige "KUNDE"
erscheinen.
9. Nullpunktabgleich starten:
– Wählen Sie der Gerätematrixfunktion "NULLPUNKT ABGLEICH (V5H0)" die Ein-
stellung "AUSFÜHREN" aus.
– Starten Sie den Abgleich, indem Sie diese Einstellung an das Feldgerät senden.
Falls die Messstoffgeschwindigkeit den Betrag von 0,1 m/s überschreitet,
erscheint in der Matrix Version Info / Funktion "AKT. SYS.ZUSTAND (V0H0)" die
Fehlermeldung "Nullpunktabgleichfehler".
10. Schließen Sie das Konfigurationsprogramm.
