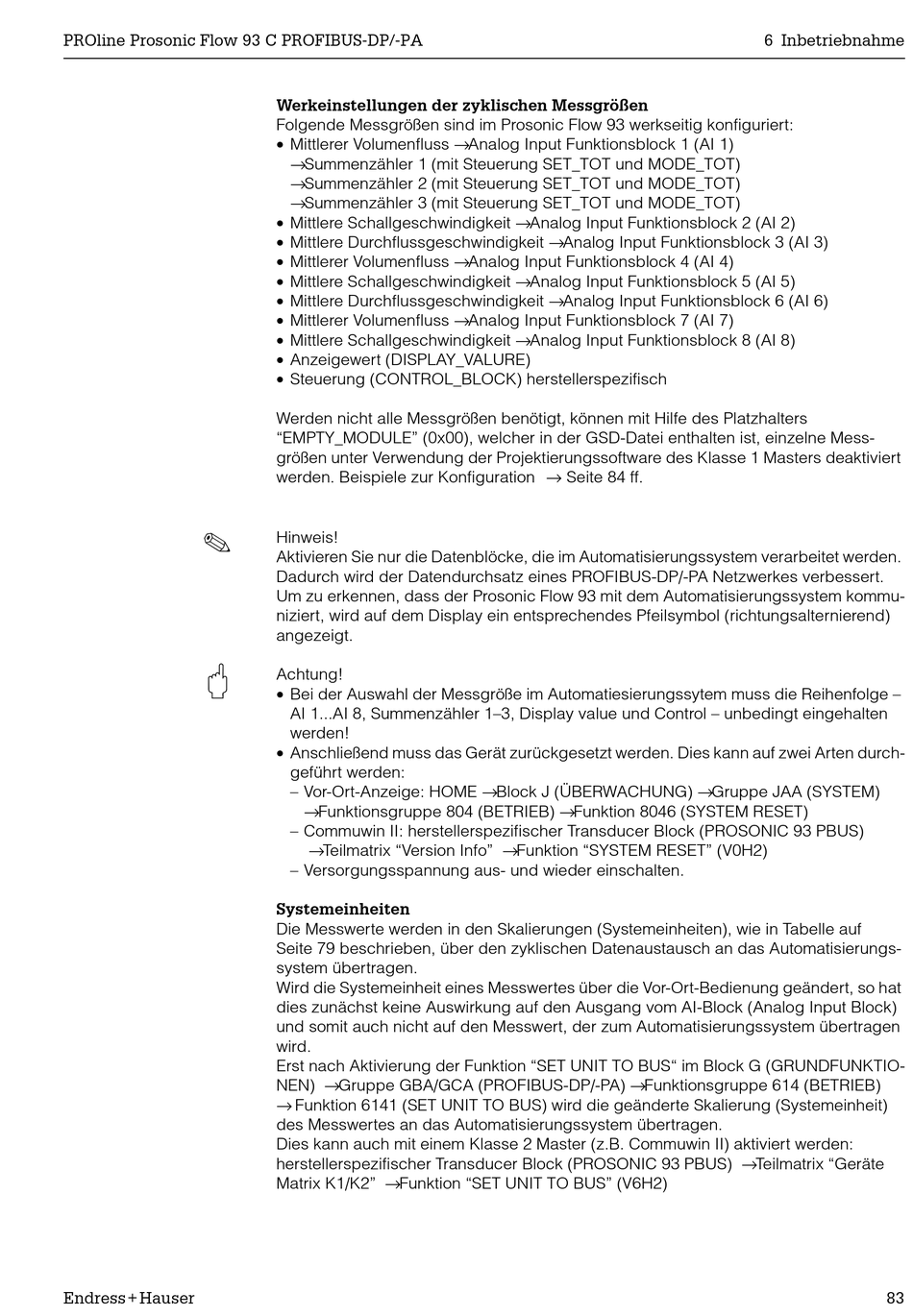

PROline Prosonic Flow 93 C PROFIBUS-DP/-PA
!
"
Endress+Hauser
Werkeinstellungen der zyklischen Messgrößen
Folgende Messgrößen sind im Prosonic Flow 93 werkseitig konfiguriert:
• Mittlerer Volumenfluss → Analog Input Funktionsblock 1 (AI 1)
→ Summenzähler 1 (mit Steuerung SET_TOT und MODE_TOT)
→ Summenzähler 2 (mit Steuerung SET_TOT und MODE_TOT)
→ Summenzähler 3 (mit Steuerung SET_TOT und MODE_TOT)
• Mittlere Schallgeschwindigkeit → Analog Input Funktionsblock 2 (AI 2)
• Mittlere Durchflussgeschwindigkeit → Analog Input Funktionsblock 3 (AI 3)
• Mittlerer Volumenfluss → Analog Input Funktionsblock 4 (AI 4)
• Mittlere Schallgeschwindigkeit → Analog Input Funktionsblock 5 (AI 5)
• Mittlere Durchflussgeschwindigkeit → Analog Input Funktionsblock 6 (AI 6)
• Mittlerer Volumenfluss → Analog Input Funktionsblock 7 (AI 7)
• Mittlere Schallgeschwindigkeit → Analog Input Funktionsblock 8 (AI 8)
• Anzeigewert (DISPLAY_VALURE)
• Steuerung (CONTROL_BLOCK) herstellerspezifisch
Werden nicht alle Messgrößen benötigt, können mit Hilfe des Platzhalters
"EMPTY_MODULE" (0x00), welcher in der GSD-Datei enthalten ist, einzelne Mess-
größen unter Verwendung der Projektierungssoftware des Klasse 1 Masters deaktiviert
werden. Beispiele zur Konfiguration → Seite 84 ff.
Hinweis!
Aktivieren Sie nur die Datenblöcke, die im Automatisierungssystem verarbeitet werden.
Dadurch wird der Datendurchsatz eines PROFIBUS-DP/-PA Netzwerkes verbessert.
Um zu erkennen, dass der Prosonic Flow 93 mit dem Automatisierungssystem kommu-
niziert, wird auf dem Display ein entsprechendes Pfeilsymbol (richtungsalternierend)
angezeigt.
Achtung!
• Bei der Auswahl der Messgröße im Automatiesierungssytem muss die Reihenfolge –
AI 1...AI 8, Summenzähler 1–3, Display value und Control – unbedingt eingehalten
werden!
• Anschließend muss das Gerät zurückgesetzt werden. Dies kann auf zwei Arten durch-
geführt werden:
– Vor-Ort-Anzeige: HOME → Block J (ÜBERWACHUNG) →Gruppe JAA (SYSTEM)
→Funktionsgruppe 804 (BETRIEB) →Funktion 8046 (SYSTEM RESET)
– Commuwin II: herstellerspezifischer Transducer Block (PROSONIC 93 PBUS)
→Teilmatrix "Version Info" →Funktion "SYSTEM RESET" (V0H2)
– Versorgungsspannung aus- und wieder einschalten.
Systemeinheiten
Die Messwerte werden in den Skalierungen (Systemeinheiten), wie in Tabelle auf
Seite 79 beschrieben, über den zyklischen Datenaustausch an das Automatisierungs-
system übertragen.
Wird die Systemeinheit eines Messwertes über die Vor-Ort-Bedienung geändert, so hat
dies zunächst keine Auswirkung auf den Ausgang vom AI-Block (Analog Input Block)
und somit auch nicht auf den Messwert, der zum Automatisierungssystem übertragen
wird.
Erst nach Aktivierung der Funktion "SET UNIT TO BUS" im Block G (GRUNDFUNKTIO-
NEN) →Gruppe GBA/GCA (PROFIBUS-DP/-PA) →Funktionsgruppe 614 (BETRIEB)
→ Funktion 6141 (SET UNIT TO BUS) wird die geänderte Skalierung (Systemeinheit)
des Messwertes an das Automatisierungssystem übertragen.
Dies kann auch mit einem Klasse 2 Master (z.B. Commuwin II) aktiviert werden:
herstellerspezifischer Transducer Block (PROSONIC 93 PBUS) →Teilmatrix "Geräte
Matrix K1/K2" →Funktion "SET UNIT TO BUS" (V6H2)
6 Inbetriebnahme
83
