PROline Prosonic Flow 93 C PROFIBUS-DP/-PA
!
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
5...9 –
Endress+Hauser

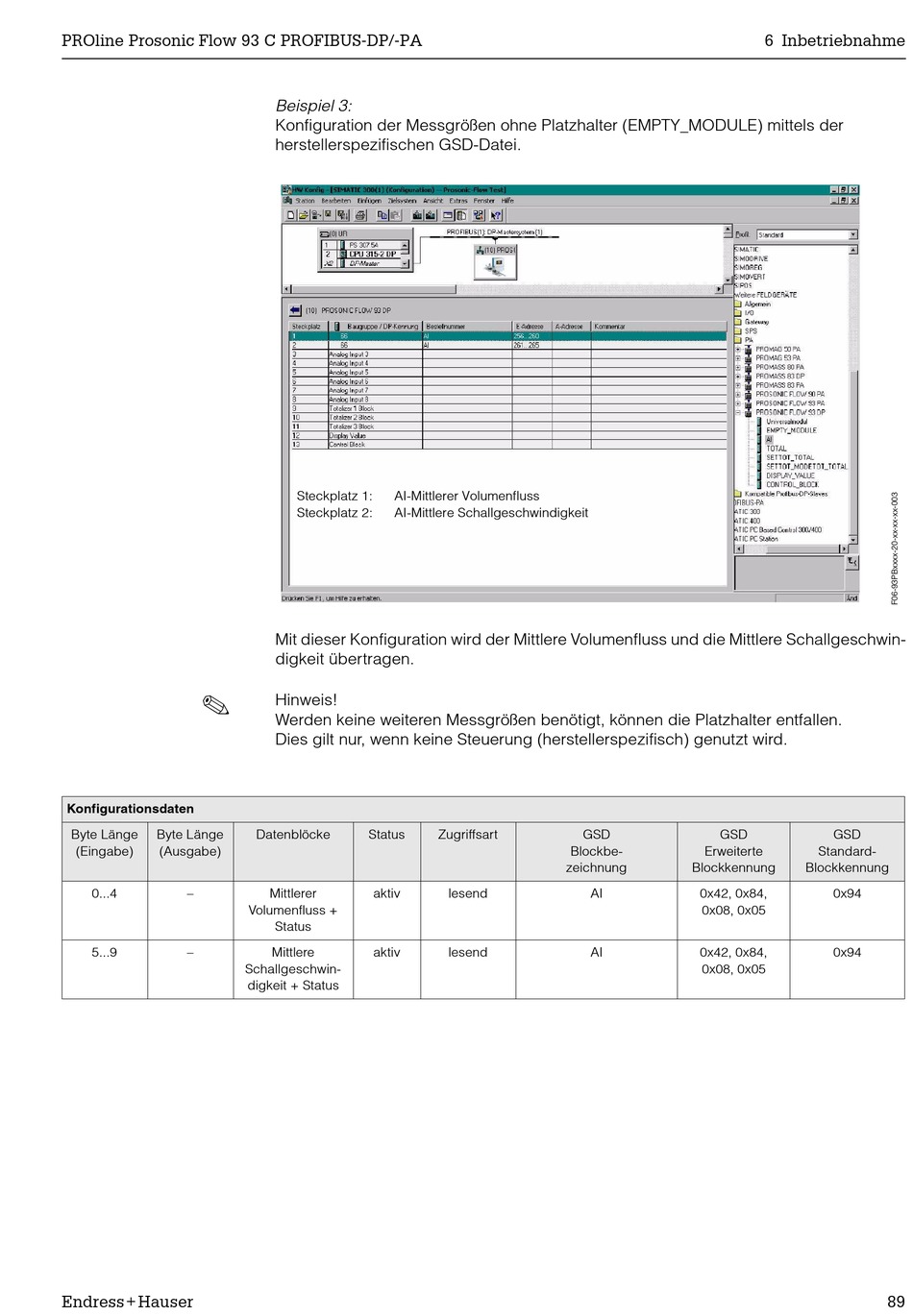

Beispiel 3:
Konfiguration der Messgrößen ohne Platzhalter (EMPTY_MODULE) mittels der
herstellerspezifischen GSD-Datei.
Steckplatz 1: AI-Mittlerer Volumenfluss
Steckplatz 2: AI-Mittlere Schallgeschwindigkeit
Mit dieser Konfiguration wird der Mittlere Volumenfluss und die Mittlere Schallgeschwin-
digkeit übertragen.
Hinweis!
Werden keine weiteren Messgrößen benötigt, können die Platzhalter entfallen.
Dies gilt nur, wenn keine Steuerung (herstellerspezifisch) genutzt wird.
Datenblöcke Status
Mittlerer aktiv
Volumenfluss +
Status
Mittlere aktiv
Schallgeschwin-
digkeit + Status
Zugriffsart GSD
Blockbe-
zeichnung
lesend AI
lesend AI
6 Inbetriebnahme
GSD GSD
Erweiterte Standard-
Blockkennung Blockkennung
0x42, 0x84, 0x94
0x08, 0x05
0x42, 0x84, 0x94
0x08, 0x05
