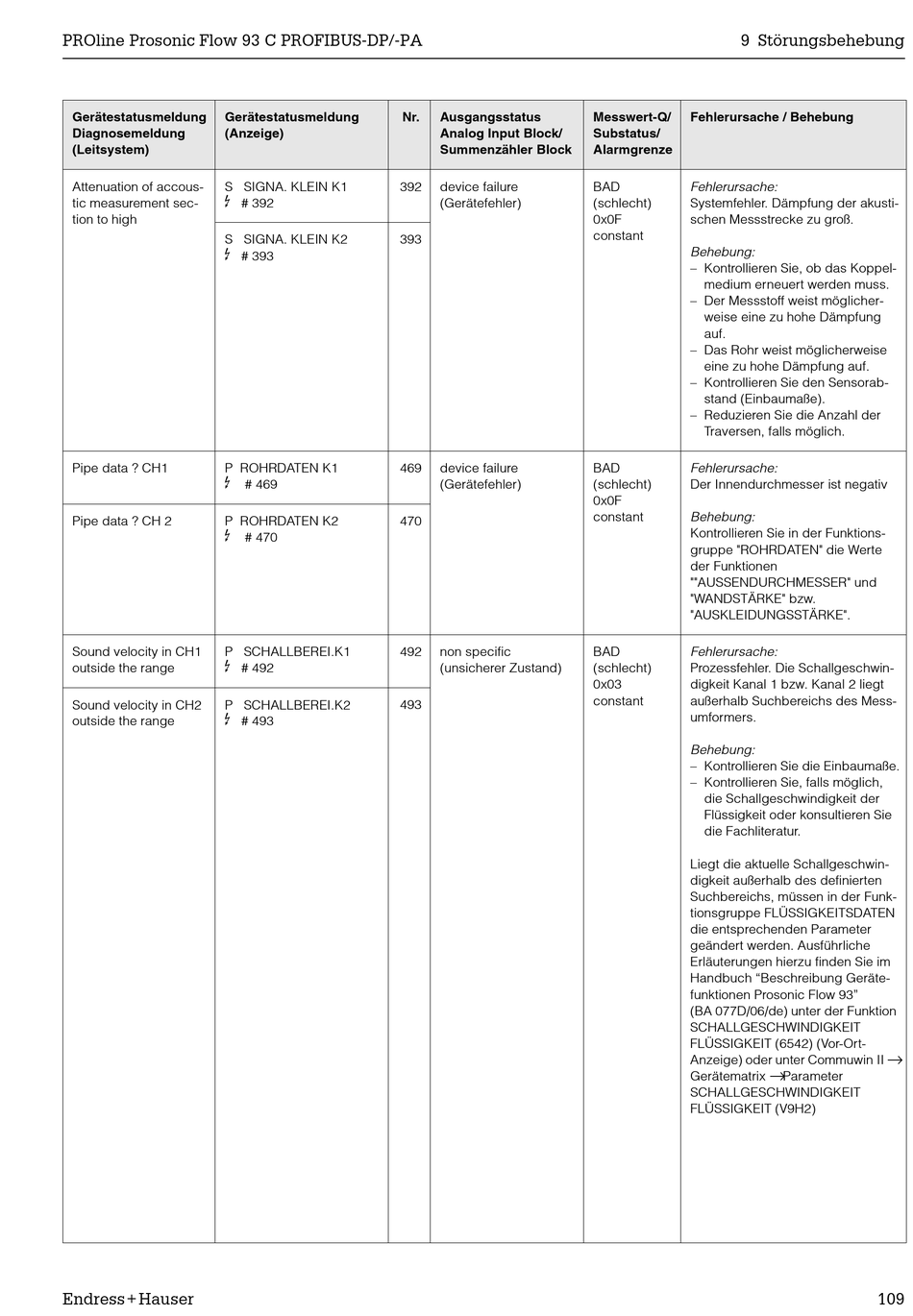

PROline Prosonic Flow 93 C PROFIBUS-DP/-PA
Gerätestatusmeldung Gerätestatusmeldung
Diagnosemeldung (Anzeige)
(Leitsystem)
Attenuation of accous- S SIGNA. KLEIN K1
$
tic measurement sec-
tion to high
S SIGNA. KLEIN K2
$
Pipe data ? CH1 P ROHRDATEN K1
$
Pipe data ? CH 2 P ROHRDATEN K2
$
Sound velocity in CH1 P SCHALLBEREI.K1
$
outside the range
Sound velocity in CH2 P SCHALLBEREI.K2
$
outside the range
Endress+Hauser
Nr.
392
# 392
393
# 393
469
# 469
470
# 470
492
# 492
493
# 493
Ausgangsstatus Messwert-Q/
Analog Input Block/ Substatus/
Summenzähler Block Alarmgrenze
device failure BAD
(Gerätefehler) (schlecht)
0x0F
constant
device failure BAD
(Gerätefehler) (schlecht)
0x0F
constant
non specific BAD
(unsicherer Zustand) (schlecht)
0x03
constant
9 Störungsbehebung
Fehlerursache / Behebung
Fehlerursache:
Systemfehler. Dämpfung der akusti-
schen Messstrecke zu groß.
Behebung:
– Kontrollieren Sie, ob das Koppel-
medium erneuert werden muss.
– Der Messstoff weist möglicher-
weise eine zu hohe Dämpfung
auf.
– Das Rohr weist möglicherweise
eine zu hohe Dämpfung auf.
– Kontrollieren Sie den Sensorab-
stand (Einbaumaße).
– Reduzieren Sie die Anzahl der
Traversen, falls möglich.
Fehlerursache:
Der Innendurchmesser ist negativ
Behebung:
Kontrollieren Sie in der Funktions-
gruppe "ROHRDATEN" die Werte
der Funktionen
""AUSSENDURCHMESSER" und
"WANDSTÄRKE" bzw.
"AUSKLEIDUNGSSTÄRKE".
Fehlerursache:
Prozessfehler. Die Schallgeschwin-
digkeit Kanal 1 bzw. Kanal 2 liegt
außerhalb Suchbereichs des Mess-
umformers.
Behebung:
– Kontrollieren Sie die Einbaumaße.
– Kontrollieren Sie, falls möglich,
die Schallgeschwindigkeit der
Flüssigkeit oder konsultieren Sie
die Fachliteratur.
Liegt die aktuelle Schallgeschwin-
digkeit außerhalb des definierten
Suchbereichs, müssen in der Funk-
tionsgruppe FLÜSSIGKEITSDATEN
die entsprechenden Parameter
geändert werden. Ausführliche
Erläuterungen hierzu finden Sie im
Handbuch "Beschreibung Geräte-
funktionen Prosonic Flow 93"
(BA 077D/06/de) unter der Funktion
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT (6542) (Vor-Ort-
Anzeige) oder unter Commuwin II
→
Gerätematrix Parameter
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT (V9H2)
→
