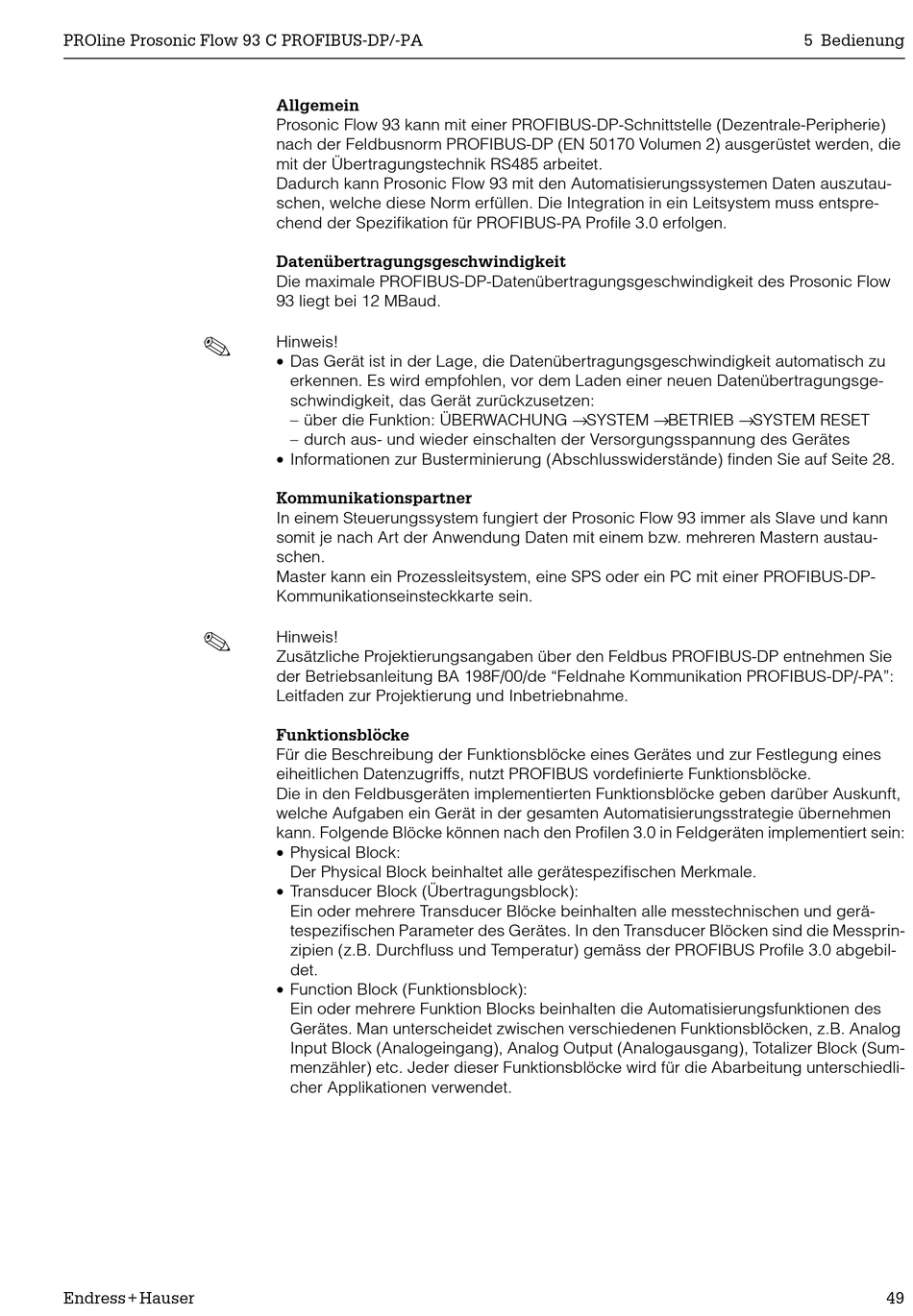

PROline Prosonic Flow 93 C PROFIBUS-DP/-PA
!
!
Endress+Hauser
Allgemein
Prosonic Flow 93 kann mit einer PROFIBUS-DP-Schnittstelle (Dezentrale-Peripherie)
nach der Feldbusnorm PROFIBUS-DP (EN 50170 Volumen 2) ausgerüstet werden, die
mit der Übertragungstechnik RS485 arbeitet.
Dadurch kann Prosonic Flow 93 mit den Automatisierungssystemen Daten auszutau-
schen, welche diese Norm erfüllen. Die Integration in ein Leitsystem muss entspre-
chend der Spezifikation für PROFIBUS-PA Profile 3.0 erfolgen.
Datenübertragungsgeschwindigkeit
Die maximale PROFIBUS-DP-Datenübertragungsgeschwindigkeit des Prosonic Flow
93 liegt bei 12 MBaud.
Hinweis!
• Das Gerät ist in der Lage, die Datenübertragungsgeschwindigkeit automatisch zu
erkennen. Es wird empfohlen, vor dem Laden einer neuen Datenübertragungsge-
schwindigkeit, das Gerät zurückzusetzen:
– über die Funktion: ÜBERWACHUNG → SYSTEM → BETRIEB → SYSTEM RESET
– durch aus- und wieder einschalten der Versorgungsspannung des Gerätes
• Informationen zur Busterminierung (Abschlusswiderstände) finden Sie auf Seite 28.
Kommunikationspartner
In einem Steuerungssystem fungiert der Prosonic Flow 93 immer als Slave und kann
somit je nach Art der Anwendung Daten mit einem bzw. mehreren Mastern austau-
schen.
Master kann ein Prozessleitsystem, eine SPS oder ein PC mit einer PROFIBUS-DP-
Kommunikationseinsteckkarte sein.
Hinweis!
Zusätzliche Projektierungsangaben über den Feldbus PROFIBUS-DP entnehmen Sie
der Betriebsanleitung BA 198F/00/de "Feldnahe Kommunikation PROFIBUS-DP/-PA":
Leitfaden zur Projektierung und Inbetriebnahme.
Funktionsblöcke
Für die Beschreibung der Funktionsblöcke eines Gerätes und zur Festlegung eines
eiheitlichen Datenzugriffs, nutzt PROFIBUS vordefinierte Funktionsblöcke.
Die in den Feldbusgeräten implementierten Funktionsblöcke geben darüber Auskunft,
welche Aufgaben ein Gerät in der gesamten Automatisierungsstrategie übernehmen
kann. Folgende Blöcke können nach den Profilen 3.0 in Feldgeräten implementiert sein:
• Physical Block:
Der Physical Block beinhaltet alle gerätespezifischen Merkmale.
• Transducer Block (Übertragungsblock):
Ein oder mehrere Transducer Blöcke beinhalten alle messtechnischen und gerä-
tespezifischen Parameter des Gerätes. In den Transducer Blöcken sind die Messprin-
zipien (z.B. Durchfluss und Temperatur) gemäss der PROFIBUS Profile 3.0 abgebil-
det.
• Function Block (Funktionsblock):
Ein oder mehrere Funktion Blocks beinhalten die Automatisierungsfunktionen des
Gerätes. Man unterscheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog
Input Block (Analogeingang), Analog Output (Analogausgang), Totalizer Block (Sum-
menzähler) etc. Jeder dieser Funktionsblöcke wird für die Abarbeitung unterschiedli-
cher Applikationen verwendet.
5 Bedienung
49
