Systemaufbau - Endress+Hauser Prothermo NMT81 Technische Information

Prothermo NMT81

Systemaufbau

Endress+Hauser
Endress+Hauser bietet ein breites Spektrum an Systemlösungen zur Tankstandsmessung an, darun-
ter auch die entsprechenden Feldgeräte. Die folgenden Kombinationen beschreiben typische Lösun-
gen basierend auf Ex-Konzepten (Explosionsschutz). Bitte wenden Sie sich mit Ihren
anwendungsspezifischen Anforderungen an Ihr zuständiges Endress+Hauser Vertriebsbüro.
Kombination aus NMT81 Ex ia und NMS8x Ex d [ia]
Der unten dargestellte Anschluss des NMT81 zeigt die Verbindungsmöglichkeiten zu einem NMS8x
oder NMS Ex d [ia].
1

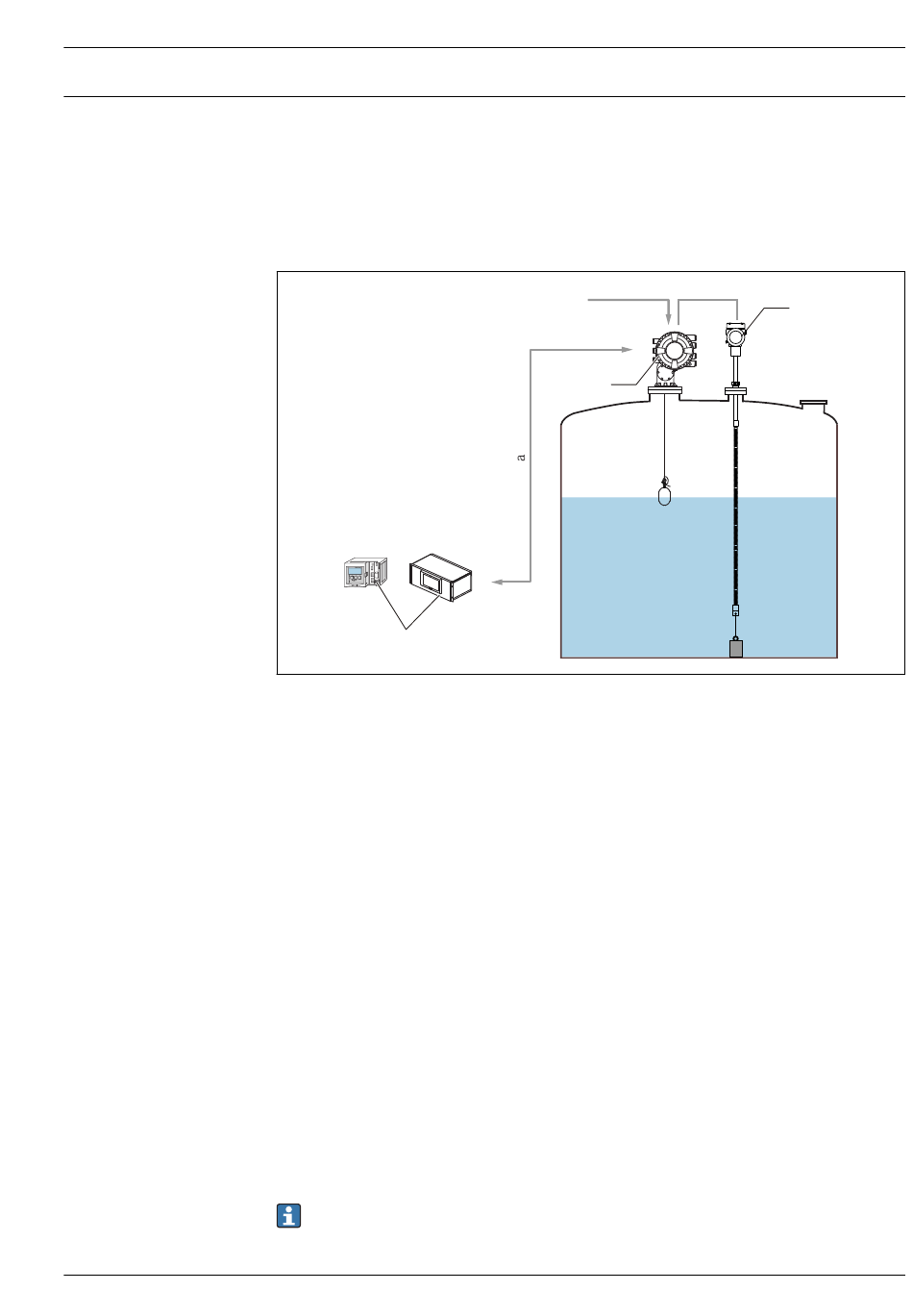

 2 Systemaufbau NMS8x und NMT81
a Feldbus-Protokoll
b Spannungsversorgung
c Lokaler HART (Ex i)-Bus (Datenübertragung)
d Flüssigkeitsstand
e Gasphasentemperatur
f Flüssigkeitstemperatur
1 Tankvision
2 NMS8x
3 NMT81
Typisches Installationsdiagramm zum NMT81 in der Ausführung mit Messumformer +
Temperaturkette
Da der NMS5 und der NMS8x über die Trennschichtmessung (Funktion zur Wassertrennschicht-
Messung) verfügen, können diese Geräte gut mit dem NMT81 in der Ausführung mit Messumfor-
mer + Durchschnittstemperatur-Sonde kombiniert werden. Wird der NMT81 in der Ausführung mit
WB-Sonde (Wassertrennschicht) verwendet, können sowohl der NMS8x als auch der NMT81 effizi-
ent und zuverlässig arbeiten und den Flüssigkeitsstand messen, ohne dass ein Master-Gerät wie z. B.
ein NMS8x zum Messen der Trennschicht (Wasserstand) erforderlich ist. Die Mehrzahl der Ände-
rungen und Parametereinstellungen für den NMT81 kann über das HART-Master-Tankstandmess-
gerät vorgenommen werden. Außerdem empfängt der NMT81 die Füllstandsdaten vom HART-
Master-Tankstandmessgerät und berechnet dann damit die Durchschnittstemperatur der Flüssig-
und der Gasphase. Die berechnete Durchschnittstemperatur der Flüssig- und der Gasphase wird
zusammen mit der gemessenen Temperatur der einzelnen Elemente und dem Gerätestatus des
NMT81 an das HART-Master-Tankstandmessgerät übertragen.
Alle Daten oder Messwerte des im Feld befindlichen Interfacegerätes werden vom HART-Master-
Tankstandmessgerät erfasst und an die Lagerbestandsmanagement-Software gesendet: Tankvision.
Das HART-Master-Tankstandmessgerät umfasst die Geräte NMS5, NMS7, NMS8x, NMR8x,
NRF81 und NRF590.
b c
2
e
d
f
3
A0041267
7
