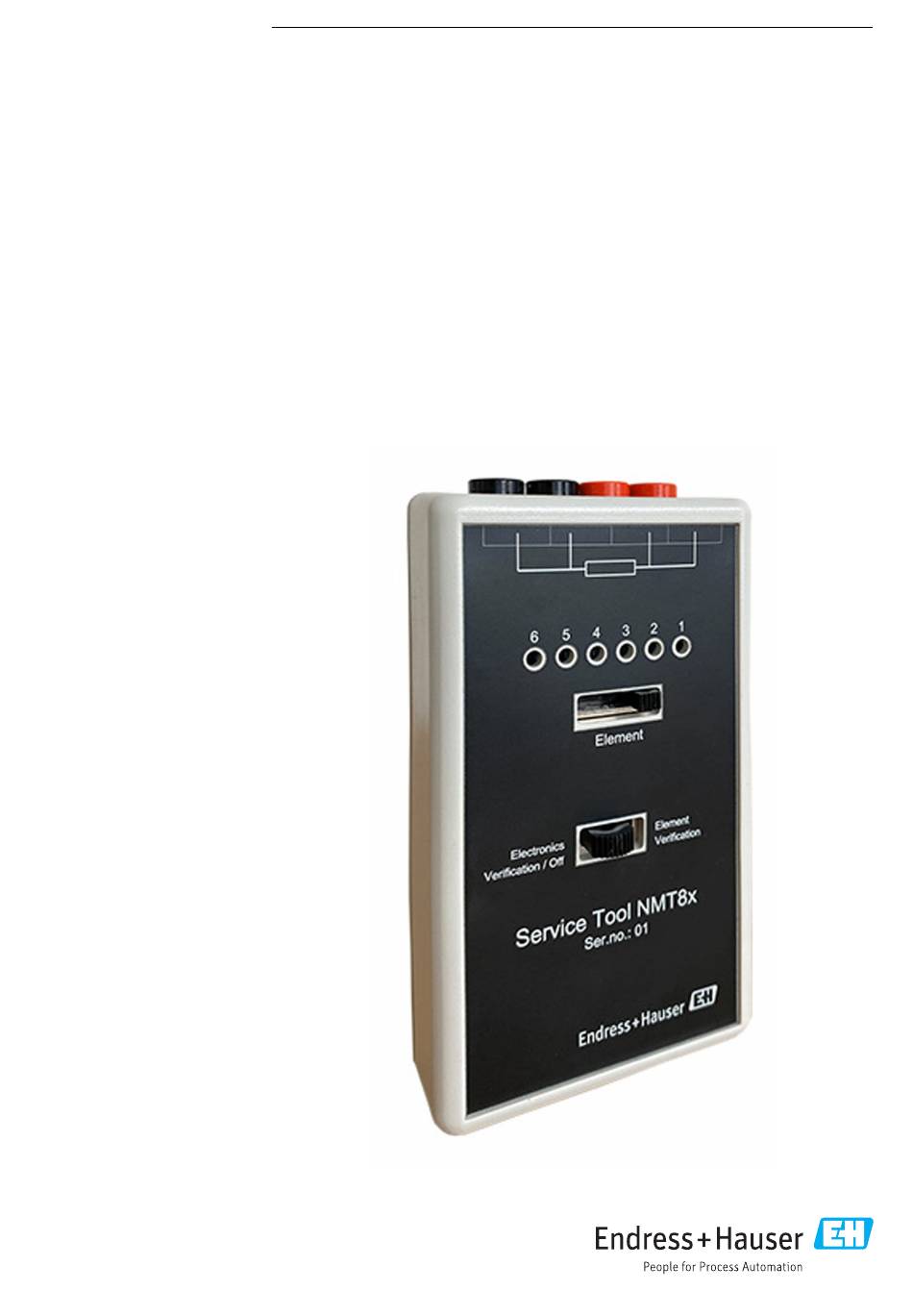

- Seite 1 Products Solutions Services SD03223G/00/DE/01.24-00 71656096 2024-04-19 Sonderdokumentation Servicetool für Prothermo NMT81 Präzisionssensor zur Ermittlung der Durchschnittstemperatur...
- Seite 2 Servicetool für Prothermo NMT81 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Servicetool für Prothermo NMT81 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Dokumentfunktion .....
- Seite 4 Hinweise zum Dokument Servicetool für Prothermo NMT81 Hinweise zum Dokument Dokumentfunktion Dieses Dokument beschreibt die Komponenten sowie die Funktionalität des NMT81 Ser- vicetools. Das NMT81 Servicetool umfasst einen Adapter zur Montage der Elektronik. Darstellungskonventionen 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird.
- Seite 5 Servicetool für Prothermo NMT81 Hinweise zum Dokument Schlitzschraubendreher Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp Kennzeichnet zusätzliche Informationen...
- Seite 6 Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
- Seite 7 Servicetool für Prothermo NMT81 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
- Seite 8 Grundlegende Sicherheitshinweise Servicetool für Prothermo NMT81 Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Explosionsschutz): ‣ Anhand des Typenschildes überprüfen, ob das bestellte Gerät für den vorgesehenen Gebrauch im zulassungsrelevanten Bereich eingesetzt werden kann.
- Seite 9 Servicetool für Prothermo NMT81 Produktbeschreibung Produktbeschreibung Hauptteile des Servicetools Das Servicetool dient dazu, die Funktion der Elektronikplatine und der Sensoren des NMT81 zu überprüfen. Ser. No.:01 A0054978 1 Servicetool 4-Leiter RTD-Verbindung Elementanzeige Schalter zur Elementauswahl Schalter zum Wechseln der Betriebsart...
- Seite 10 Produktbeschreibung Servicetool für Prothermo NMT81 Interne Teile des Servicetools Batterieabdeckung [3] entfernen, um Zugriff auf die internen Teile des Servicetools zu erhalten. Nähere Informationen hierzu siehe → 11 Service Tool NMT8x Electronics Verification Element Verification CR2032 3V A0054979 2 Servicetool (Rückseite)
- Seite 11 Servicetool für Prothermo NMT81 Bedienung Bedienung Servicetool vorbereiten 4.1.1 Verwendung der Batterie Die Knopfzellenbatterie (CR2032 3 V) dient zur Beleuchtung der LED-Anzeige, die die Temperaturelementauswahl anzeigt (Nr.1 bis 6). Dank dieser visuellen Unterstützung las- sen sich die Temperaturelemente einfach auswählen. Diese Funktion ist nicht unmittelbar für Bedienung und Betrieb des Servicetools erforderlich.
- Seite 12 Bedienung Servicetool für Prothermo NMT81 Einsatzarten Das Servicetool erfüllt die beiden unten genannten Funktionen. • Verifizierung des Elektronikmoduls: Überprüfung, ob das Elektronikmodul ordnungsge- mäß arbeitet • Verifizierung des Temperaturelements: Überprüfung, ob jedes Temperaturelement ord- nungsgemäß arbeitet 4.2.1 Modus zur Verifizierung des Elektronikmoduls In diesem Modus können alle verfügbaren Messpunkte des Elektronikmoduls an einen 4-...
- Seite 13 Servicetool für Prothermo NMT81 Bedienung 2. Die Kabel an den 4-Leiter-RTD-Simulator [B] und das Servicetool [A] anschließen. Die Kabel, die den 4-Leiter-RTD-Simulator mit dem Servicetool verbinden, sind vom Kunden zu stellen. Ser. No.:01 A0055130 5 Verbindung zwischen dem Servicetool und dem Simulator...
- Seite 14 Bedienung Servicetool für Prothermo NMT81 A0047300 4. Die Stifte [1] in die Montageöffnungen [2] einführen, um den Serviceadapter [A] auf dem NMT81 [B] anzubringen. A0055134 6 Serviceadapter montieren Serviceadapter (Seitenansicht) NMT81 mit Serviceadapter (Draufsicht) Stift Montageöffnung 5. Die Schrauben [1] festziehen, um den Serviceadapter und den NMT81 zu sichern.
- Seite 15 Servicetool für Prothermo NMT81 Bedienung 6. Die Stifte [4] des Moduls [3] in die Buchse [2] auf dem Serviceadapter [1] einführen, um die Module mit Spannung zu versorgen. A0055135 8 Moduleinbau Serviceadapter Buchse für Modul Modul Modulstifte 7. Die Schrauben [1] festziehen, um das Modul auf dem Serviceadapter zu sichern.
- Seite 16 Bedienung Servicetool für Prothermo NMT81 Wenn ein Wassertrennschicht-Sensor installiert ist, sicherstellen, dass das Kabel des Wassertrennschicht-Sensors an den Sensorkabelanschluss [A] angeschlossen ist, um zu verhindern, dass während der Verifizierung ein Alarm für den Wassertrenn- schicht-Sensor ausgegeben wird. A0055138 10 Anschluss für Wassertrennschicht-Sensor...
- Seite 17 Servicetool für Prothermo NMT81 Bedienung 8. Die mitgelieferten Kabel [2] an die vier auf der Rückseite des Servicetools mit "Elect- ronics Verification" beschrifteten Anschlüsse [3] und an die vier Anschlüsse [1] auf dem Elektronikmodul anschließen. Abhängig von der Anzahl der NMT81 Sensoren können weniger als vier Ports auf dem Elektronikmodul zur Verfügung stehen.
- Seite 18 Bedienung Servicetool für Prothermo NMT81 9. Mithilfe von FieldCare bestätigen, dass die Widerstandswerte aller Temperaturele- mente nahezu gleich sind. A0055131 14 Anzeige der Widerstandswerte für die Temperaturelemente Navigieren zu: Applikation → Messwerte → Element 1 … 24 Widerstand Der gemessene Widerstand variiert je nach Element leicht.
- Seite 19 Servicetool für Prothermo NMT81 Bedienung 4.2.2 Modus zur Verifizierung der Temperaturelemente In diesem Modus können alle Temperaturelemente des NMT81 mithilfe des 4-Leiter-RTD- Messgeräts einzeln überprüft werden. Zur Verwendung der LED-Anzeige auf dem Servicetool die Knopfzellenbatterie (CR2032 3 V) in das Batteriefach auf der Rückseite des Servicetools einsetzen. Sicher- stellen, dass die Batterie nicht in explosionsgefährdeten Bereichen verwendet werden...
- Seite 20 Bedienung Servicetool für Prothermo NMT81 2. Das 4-Leiter-RTD-Messgerät an das Servicetool anschließen. Die Kabel, die das 4-Leiter-RTD-Messgerät mit dem Servicetool verbinden, sind vom Kunden zu stellen. Ser. No.:01 A0055133 16 Verbindung zwischen dem Servicetool und dem Messgerät Servicetool (Rückseite) 4-Leiter-RTD-Messgerät...
- Seite 21 Servicetool für Prothermo NMT81 Bedienung A0055140 18 Display-Port Display-Port (Frontseite) Display-Port auf der Haupteinheit 4. Die Kabel [1] an die mit "Element Verification" gekennzeichneten Anschlüsse [2] auf der Rückseite des Servicetools anschließen. Element Verification A0055141 19 Verifizierung der Temperaturelemente...
