Kombination aus NMT81 Ex ia und NMR8x Ex d [ia]
Das unten dargestellte Anschlussschema des NMT81 zeigt die Verbindungsmöglichkeit zu einem
NMR8x Ex d [ia]. Der NMT81 in der Ausführung Messumformer + Temperaturkette + Wassertrenn-
schicht-Sonde wird am effektivsten in Kombination mit der radargeführten Füllstandsmessung ein-
gesetzt. Wassertrennschicht-, Temperatur- und Füllstandsmessungen plus Datenerfassung und
Berechnungen über den NMR8x ermöglichen eine optimale Lagerbestandsführung. Ausführliche
Funktionen des NMT81 und seine Daten können über den NMR8x aufgerufen werden. Der NMT81
erhält die per Radar erfassten Füllstandsdaten vom NMR8x und berechnet anschließend die Durch-
schnittstemperatur der Flüssig- und der Gasphase. Die berechneten Durchschnittstemperaturdaten
der Flüssig- und Gasphase werden über den NMR8x an Tankvision übertragen. Alle gesammelten
Daten oder Messwerte vom im Feld befindlichen Interfacegerät werden vom HART-Master-Tank-
standmessgerät erfasst und an Tankvision gesendet.
1

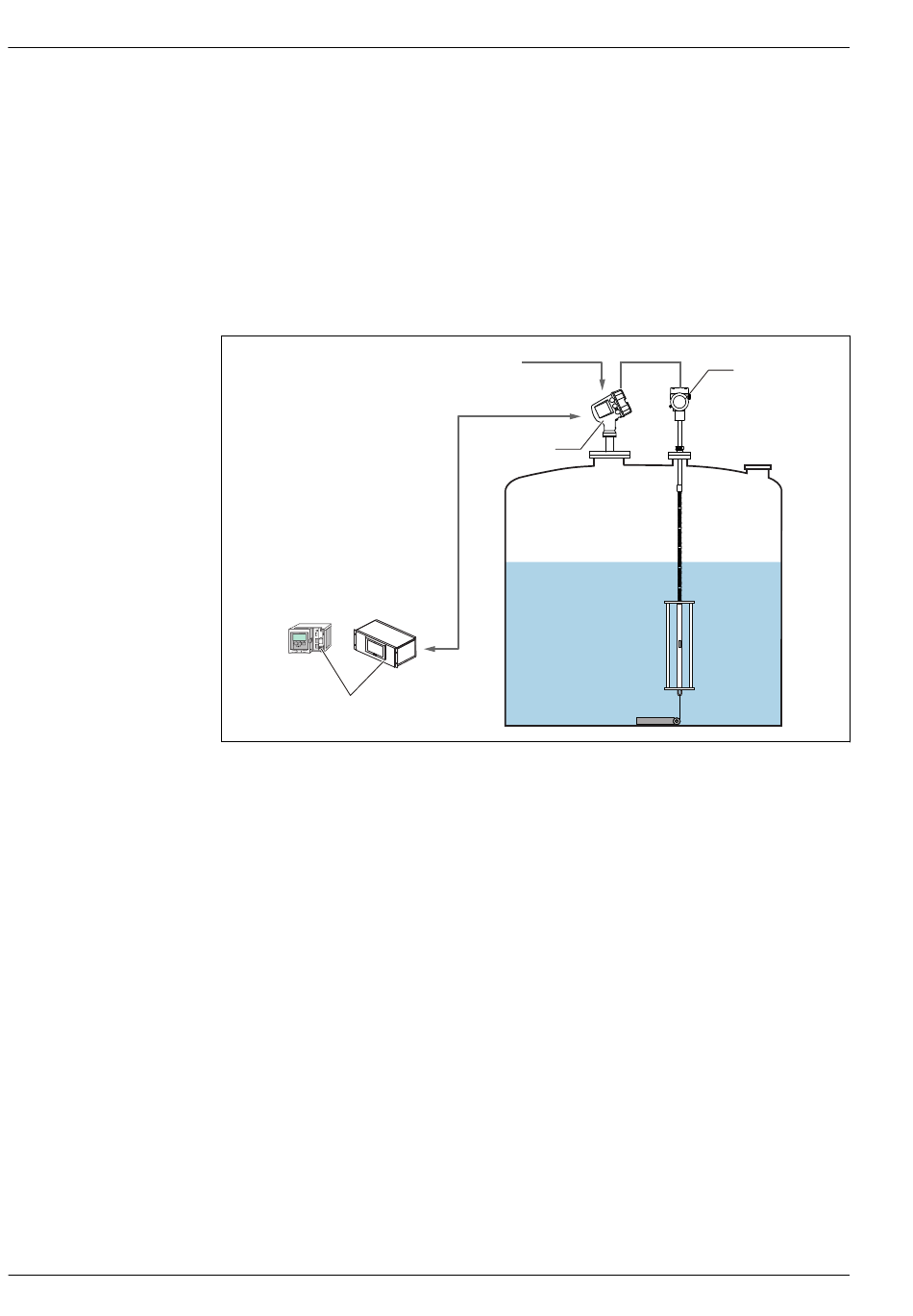

 3 Kombination aus NMT81 Ex ia und NMR8x
a Feldbus-Protokoll
b Spannungsversorgung
c Lokaler HART (Ex i)-Bus (Datenübertragung)
d Flüssigkeitsstand
e Gasphasentemperatur
f Flüssigkeitstemperatur
1 Tankvision
2 NMR8x
3 NMT81
b c
a
2
e
d
f
Prothermo NMT81
3
A0041268
