Kombination aus NMT81 Ex ia und NRF81/590 Ex d [ia]
Typische Anwendung des NMT81 in der Ausführung Messumformer + Temperaturkette +
Wassertrennschicht-Sonde
Der NMT81 in der Ausführung Messumformer + Temperaturkette + Wassertrennschicht-Sonde wird
am effektivsten in Kombination mit der radargeführten Füllstandsmessung eingesetzt. Wassertrenn-
schicht-, Temperatur- und Füllstandsmessungen plus Datenerfassung und Berechnungen über den
NRF590 oder den NRF81 (nachfolgend als NRF bezeichnet) ermöglichen eine optimale Lagerbes-
tandsführung. Ausführliche Funktionen des NMT81 und seine Daten können über den NRF aufgeru-
fen werden. Der NMT81 erhält die per Radar erfassten Füllstandsdaten vom NMR8x und berechnet
anschließend die Durchschnittstemperatur der Flüssig- und der Gasphase. Die berechnete Durch-
schnittstemperatur der Flüssig- und der Gasphase wird zusammen mit der gemessenen Temperatur
aller Elemente und dem Gerätestatus des NMT81 an den NRF übertragen.
Wird ein Radarmessgerät der Serie FMR5xx Ex ia verwendet, ist ein NRF81 als Gateway für den
FMR5xx und den NMT81 Tankvision erforderlich.
Alle Daten oder Messwerte des im Feld befindlichen Interfacegerätes werden vom HART-Master-
Tankstandmessgerät erfasst und an die Lagerbestandsmanagement-Software gesendet: Tankvision.
1
c
d
e
f

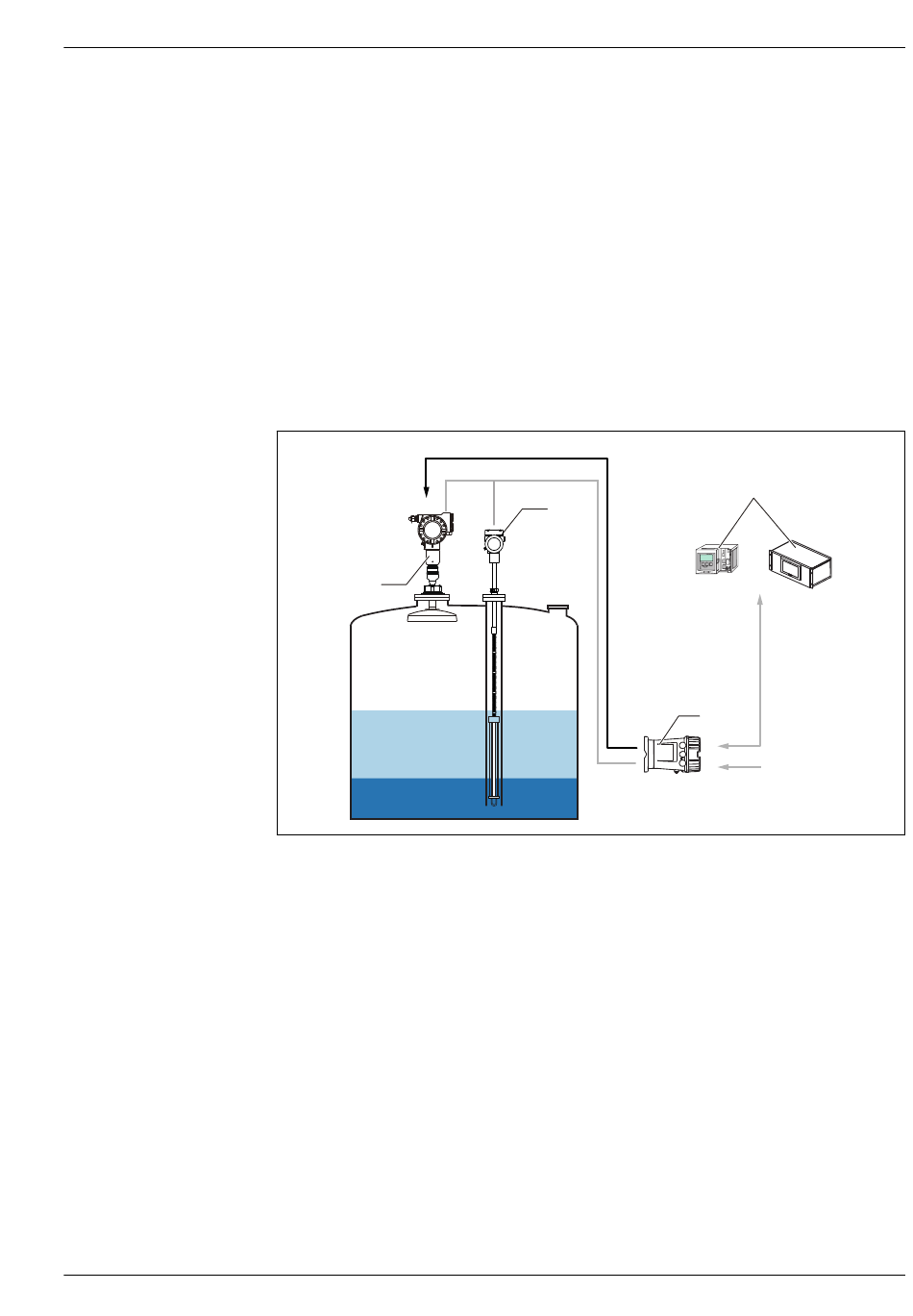

 4 Kombination aus NMT81 Ex ia und NRF Ex d [ia]
a FMR-Stromversorgung (DC/Ex i)
b Lokaler HART (Ex i)-Bus (Datenübertragung)
c Gasphasentemperatur
d Flüssigkeitsstand
e Flüssigkeitstemperatur
f Wasser
g Feldbus-Protokoll
h Spannungsversorgung
1 FMR5xx
2 NMT81
3 NRF
4 Tankvision
a
b
2
4
3
g
h
A0041269
