Elektrischer Anschluss; Eigensicherer Anschluss Des Nmt81 (Ex Ia) - Endress+Hauser Prothermo NMT81 Technische Information

Prothermo NMT81
Eigensicherer Anschluss des
NMT81 (Ex ia)
Endress+Hauser

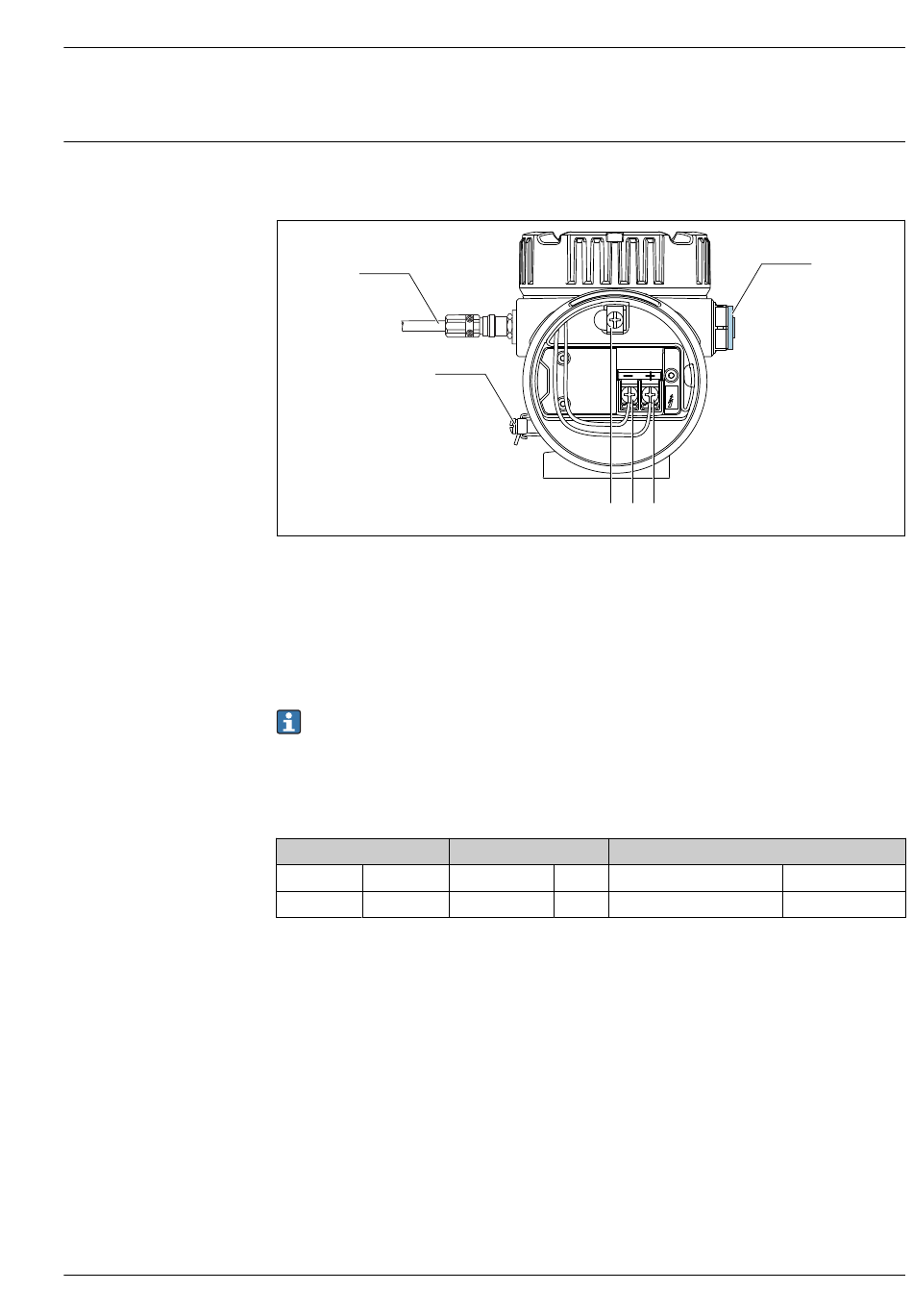

Elektrischer Anschluss

Der NMT81, der eine eigensichere HART-Kommunikation nutzt, muss an die eigensichere Klemme
des Gerätes angeschlossen werden. Zur Auslegung der Verdrahtung und der Feldgeräteanordnung
siehe Vorschriften zur Eigensicherheit.
6
5
 5 NMT81-Klemme (ATEX
1 Blindstopfen
2 + Klemme (siehe Informationen)
3 - Klemme (siehe Informationen)
4 Interne Erdungsklemme für den Kabelschirm
5 Externe Erdungsklemme
6 Geschirmtes Zwei-Leiter-Kabel (Twisted Pair) oder stahlarmiertes Kabel
• Es darf nur eine Kabelverschraubung aus Metall verwendet werden. Der geschirmte Leiter auf
der HART-Kommunikationsleitung muss geerdet werden.
• Der Blindstopfen wird vor der Auslieferung ebenfalls an der Seite von [6] in der Abbildung
oben montiert. Das Material des Blindstopfens (Aluminium oder 316L) variiert abhängig
vom Material des Transmittergehäuses.
Anschlusstabelle
Anschluss am NRF590
+ Klemme 24, 26, 28
- Klemme 25, 27, 29
1) Wenn ein analoges Ex i/IS 4 ... 20 mA HART-Modul installiert ist, kann der NMT81 an Slot B2, B3 oder
C2, C3 angeschlossen werden.
4
・ Ex ia)
Anschluss am NMS5 Anschluss am NMS8x/NMR8x/NRF81
+ Klemme 24 + Klemme
- Klemme 25 - Klemme
3
2
E1
E2
1
A0042752
1)
