16.4 Gegenmesser einstellen

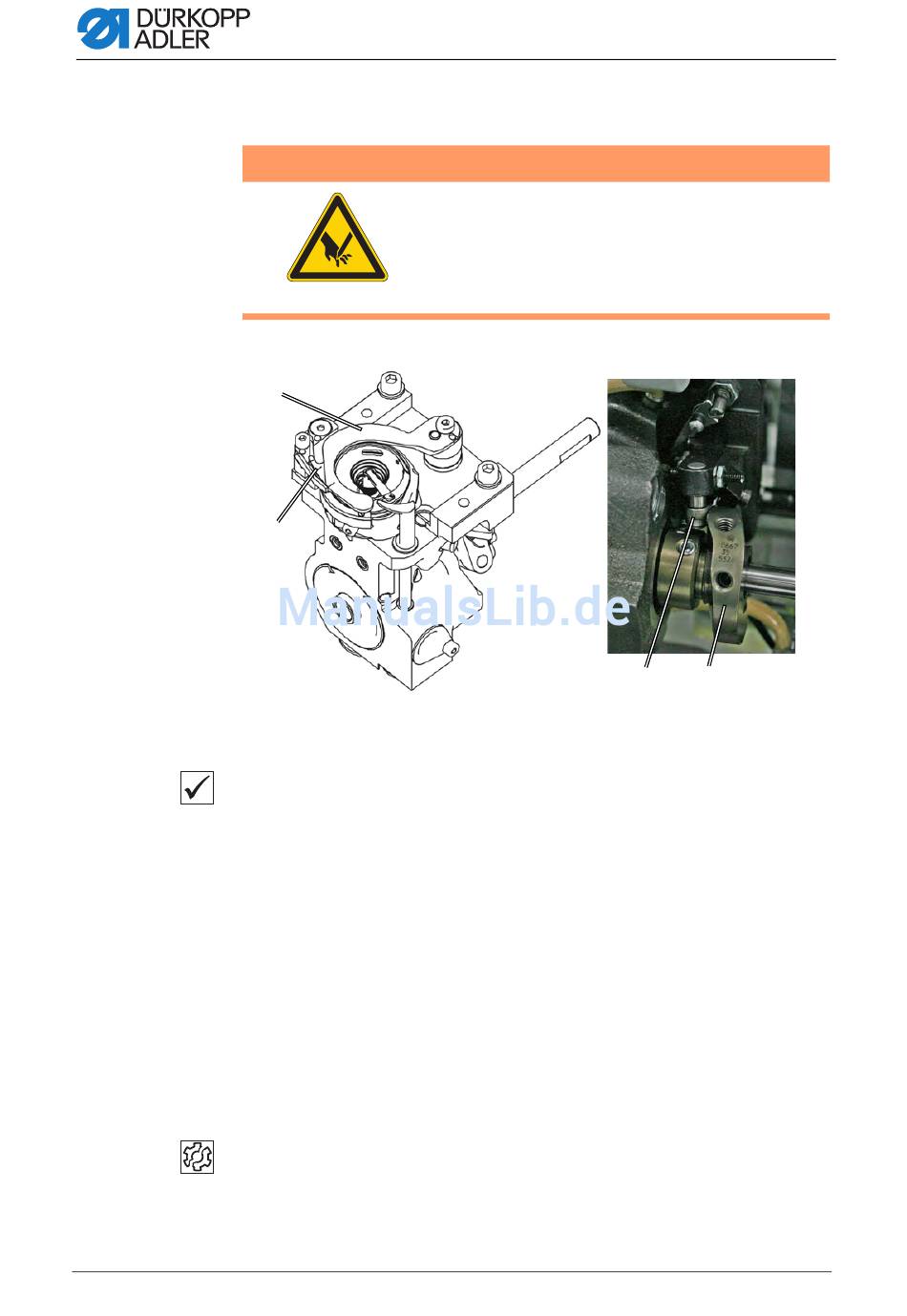

Abb. 65: Gegenmesser einstellen
(1) - Fadenziehmesser
(2) - Markierung
Richtige Einstellung
Der Faden wird mit geringem Druck sicher geschnitten. Der Druck baut
sich ab Markierung (2) auf.
2 Fäden mit der größten zu vernähenden Stärke werden gleichzeitig sau-
ber durchtrennt.
1. Handrad drehen, bis das Fadenziehmesser (1) nach Auslösen der
2. Fadenziehmesser (1) von Hand ausschwenken. Dazu den Kloben mit
3. 2 Fäden in das Fadenziehmesser (1) einlegen.
4. Handrad drehen, bis das Messer zurückgeschwenkt ist.
5. Prüfen, ob die Fäden sauber geschnitten sind und sich der Druck ab
Störungen bei falscher Einstellung
• Erhöhter Messerverschleiß bei zu großem Druck
• Probleme beim Fadenschneiden
88
WARNUNG
Verletzungsgefahr!
Quetschungen und Stichverletzungen durch sich
bewegende und spitze Teile.
Schalten Sie die Nähmaschine aus, bevor Sie das
Gegenmesser prüfen und einstellen.
①
②
Klinke ausgeschwenkt werden kann.
der Rolle (3) nach rechts gegen die Steuerkurve (4) drücken.
Markierung (2) aufbaut.
Kurzfadenabschneider (KFA)
④
③
(3) - Rolle
(4) - Steuerkurve
