Maschinen mit integriertem Motor
Encoder anbauen

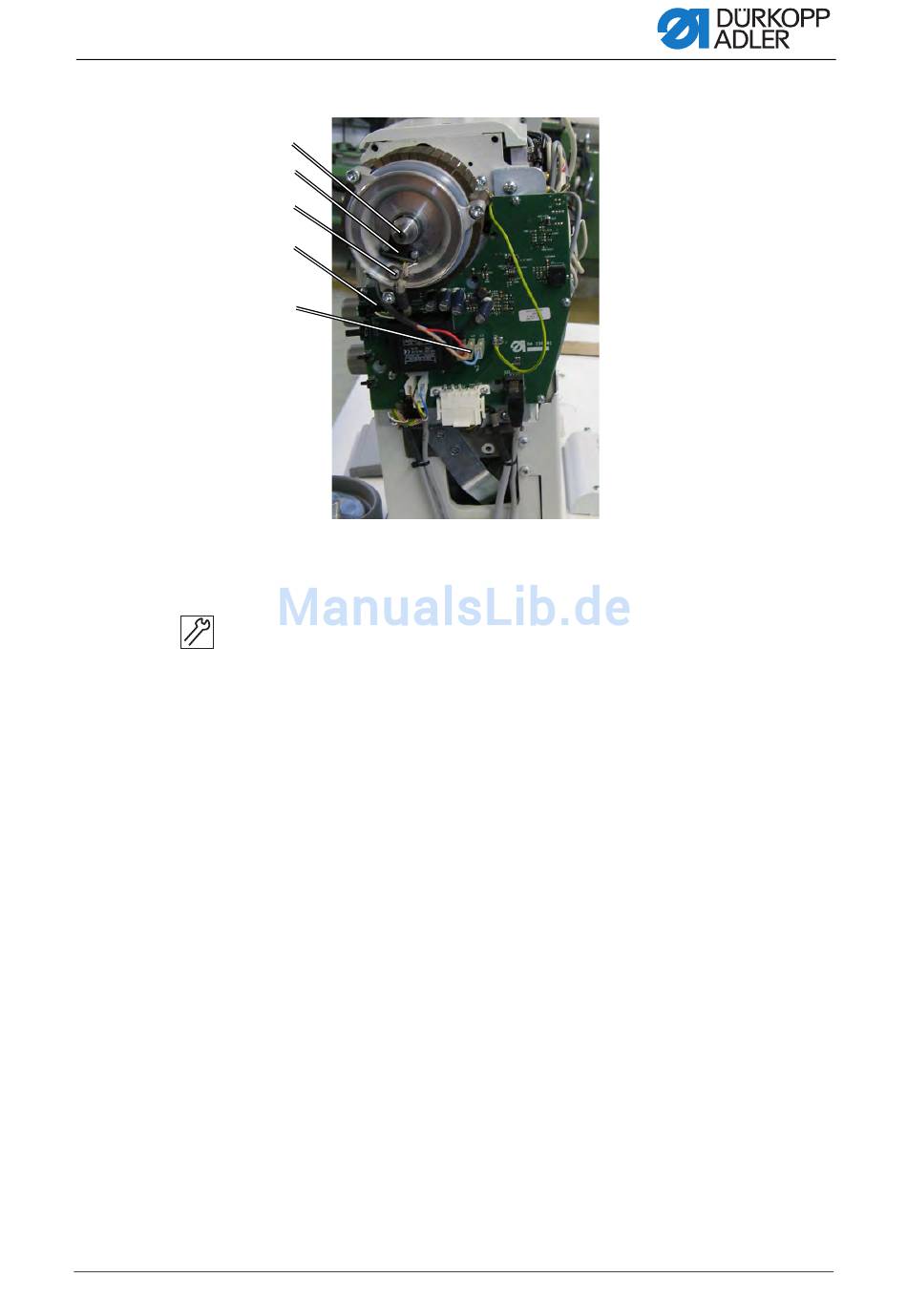

Abb. 80: Encoder anbauen
1. Encoder (2) und Encoderscheibe (1) auf die Welle schieben.
2. Encoderscheibe (1) so ausrichten, dass sie in der Mitte des Encoder (2)
3. Encoderscheibe (1) und Encoder (2) festschrauben.
4. Sicherungsblech (2) festschrauben.
5. Stecker L1, L2 und L3 (5) einstecken.
6. Encoderstecker (4) einstecken.
Serviceanleitung 867 - 03.0 - 10/2017
①
②
③
④
⑤
(1) - Encoderscheibe
(2) - Encoder
(3) - Sicherungsblech
läuft.
(4) - Encoderstecker
(5) - Stecker L1, L2, L3
