Kurzfadenabschneider (KFA)
Abdeckung
Stichplattenschieber ( 3.3.5 Stichplattenschieber öffnen und schließen,
S. 18)
Schneiddruck einstellen
Die Form des Fadenziehmessers erzeugt automatisch den nötigen
Schneiddruck, sobald beide Schneiden übereinanderliegen.

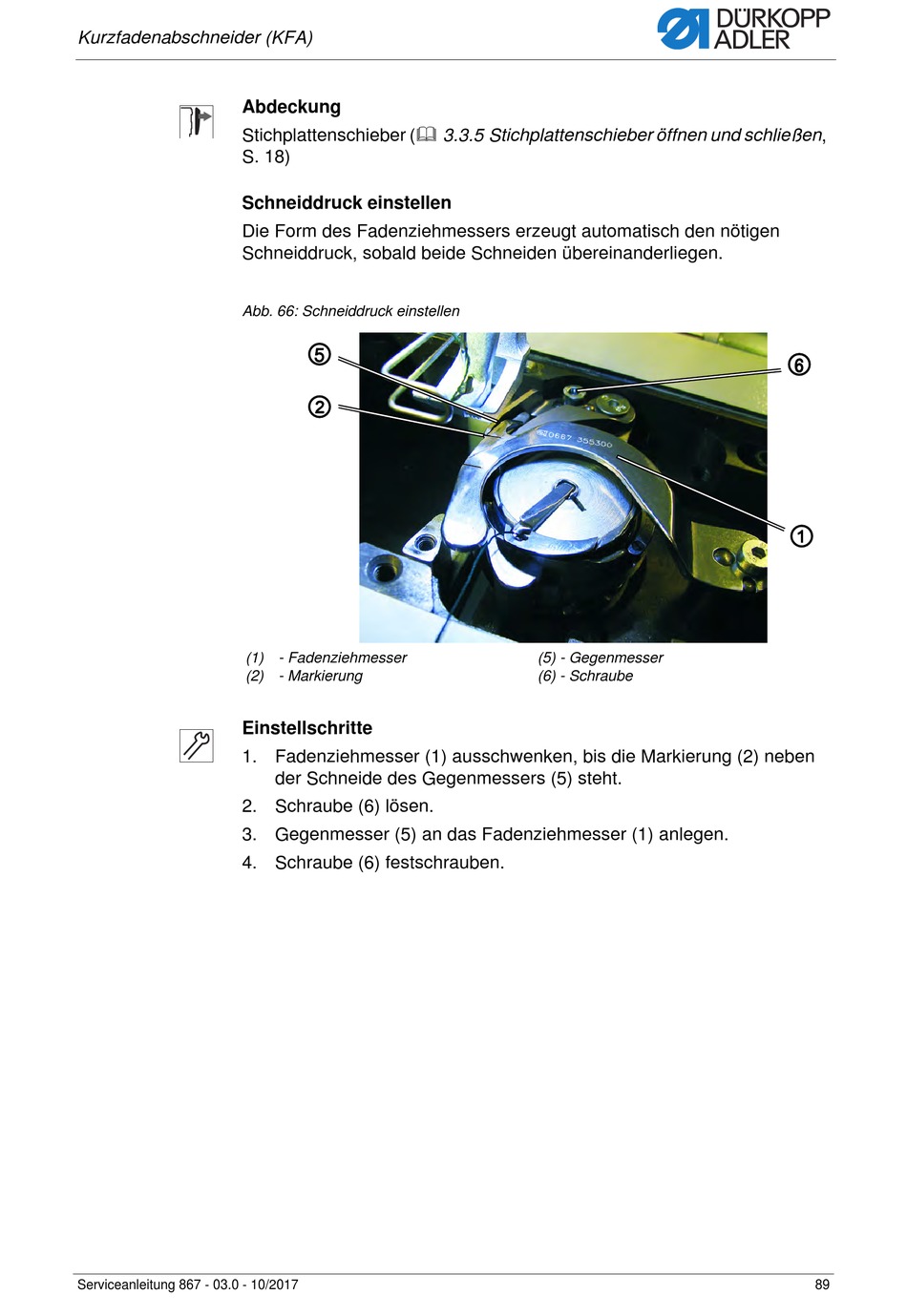

Abb. 66: Schneiddruck einstellen
(1) - Fadenziehmesser
(2) - Markierung
Einstellschritte
1. Fadenziehmesser (1) ausschwenken, bis die Markierung (2) neben
2. Schraube (6) lösen.
3. Gegenmesser (5) an das Fadenziehmesser (1) anlegen.
4. Schraube (6) festschrauben.
Serviceanleitung 867 - 03.0 - 10/2017
⑤
②
der Schneide des Gegenmessers (5) steht.
(5) - Gegenmesser
(6) - Schraube
