MIG/MAG-Schweißen
5.8.6
Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen während des Betriebs geschlossen halten!
Pos. Symbol
1
2
3
4
5
•
Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die
Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit
Führungsrohr einführen.
•
Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder
hochklappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
Grundsätzlich sollte der Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) etwas
höher sein, als der der Hinteren.
•
Einfädeltaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
36
5
Beschreibung
0
Druckeinheiten
Spanneinheiten
Drahteinlaufnippel
Führungsrohr
Kapillarrohr oder Kunststoffseele mit Stützrohr, je nach Brennerausrüstung
VORSICHT
1
2
4

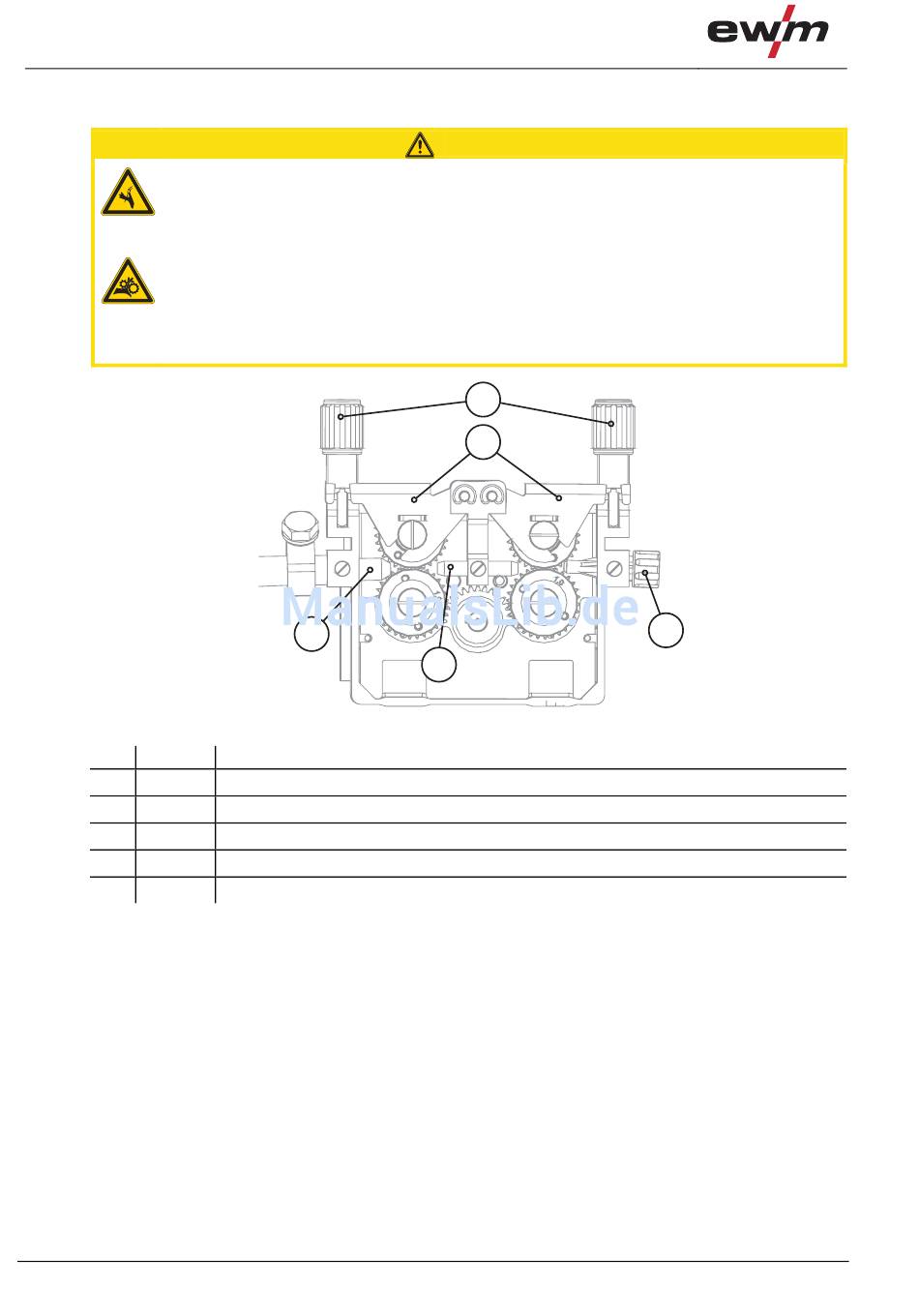

Abbildung 5-9
3
099-005033-EW500
15.01.2010
