Aufbau und Funktion
MIG/MAG-Schweißen
5.8.3

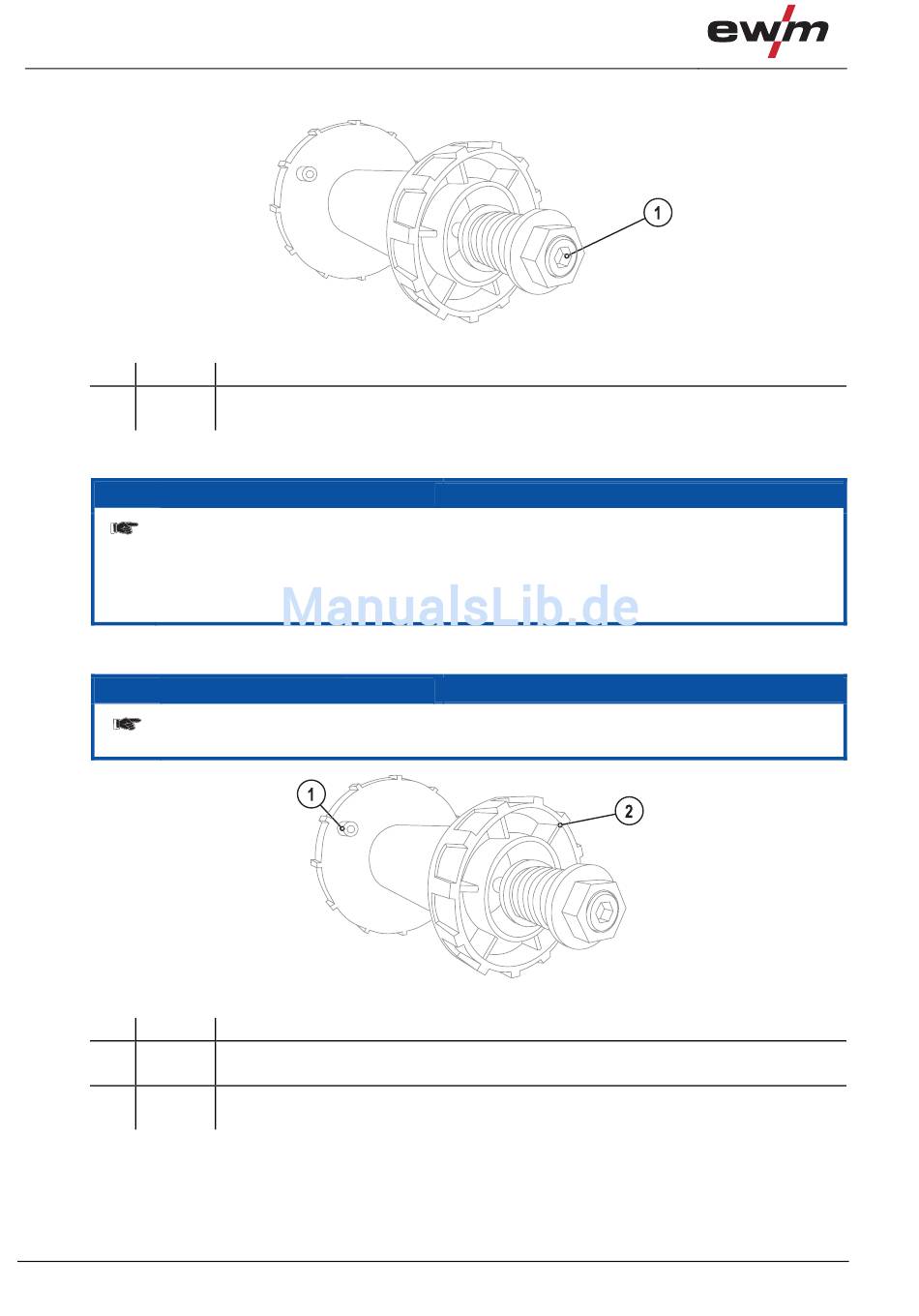

Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Drahtspule nicht Blockieren!
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
Wird die Innensechskantschraube gelöst, ist die Befestigung der Drahtspulenaufnahme
zu prüfen! Siehe Kapitel „Befestigung Drahtspulenaufnahme (Einstellung Vorspannung)"
5.8.4
Drahtspule einsetzen
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der
genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör").
Pos. Symbol
1
2
•
Rändelmutter von Spulendorn lösen.
•
Schweißdrahtspule auf dem Spulendorn so fixieren, dass der Mitnehmerstift in der Spulenbohrung
einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
34
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Abbildung 5-6
HINWEIS
HINWEIS
Abbildung 5-7
099-005033-EW500
15.01.2010
