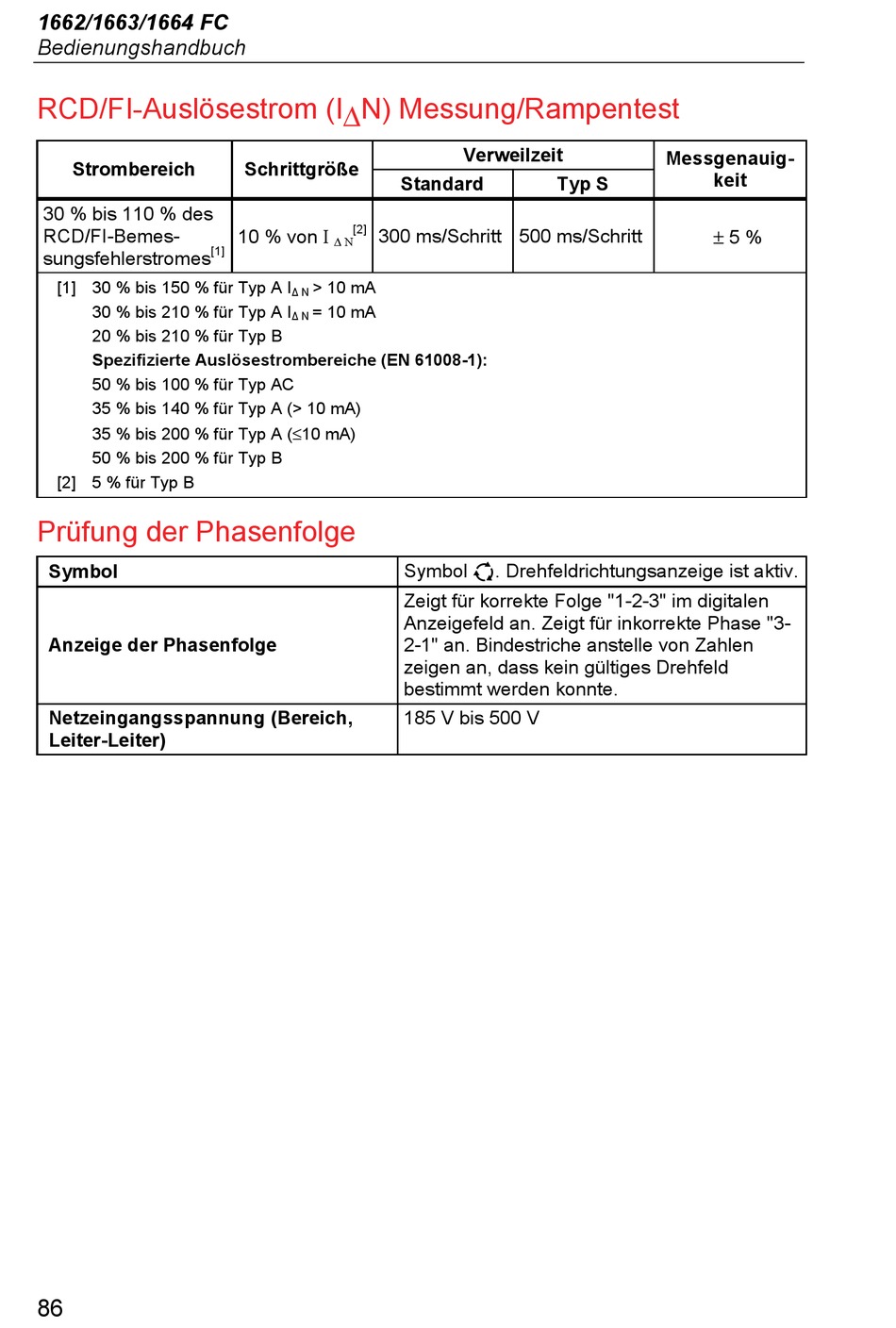

1662/1663/1664 FC
Bedienungshandbuch
RCD/FI-Auslösestrom (I Δ N) Messung/Rampentest
Strombereich
30 % bis 110 % des
RCD/FI-Bemes-
sungsfehlerstromes
[1] 30 % bis 150 % für Typ A I
30 % bis 210 % für Typ A I
20 % bis 210 % für Typ B
Spezifizierte Auslösestrombereiche (EN 61008-1):
50 % bis 100 % für Typ AC
35 % bis 140 % für Typ A (> 10 mA)
35 % bis 200 % für Typ A (≤10 mA)
50 % bis 200 % für Typ B
[2] 5 % für Typ B
Prüfung der Phasenfolge
Symbol
Anzeige der Phasenfolge
Netzeingangsspannung (Bereich,
Leiter-Leiter)
86
Schrittgröße
[2]
10 % von I
300 ms/Schritt 500 ms/Schritt
Δ N
[1]
> 10 mA
∆ N
= 10 mA
∆ N
Verweilzeit
Standard
Typ S
Symbol . Drehfeldrichtungsanzeige ist aktiv.
Zeigt für korrekte Folge "1-2-3" im digitalen
Anzeigefeld an. Zeigt für inkorrekte Phase "3-
2-1" an. Bindestriche anstelle von Zahlen
zeigen an, dass kein gültiges Drehfeld
bestimmt werden konnte.
185 V bis 500 V
Messgenauig-
keit
± 5 %
