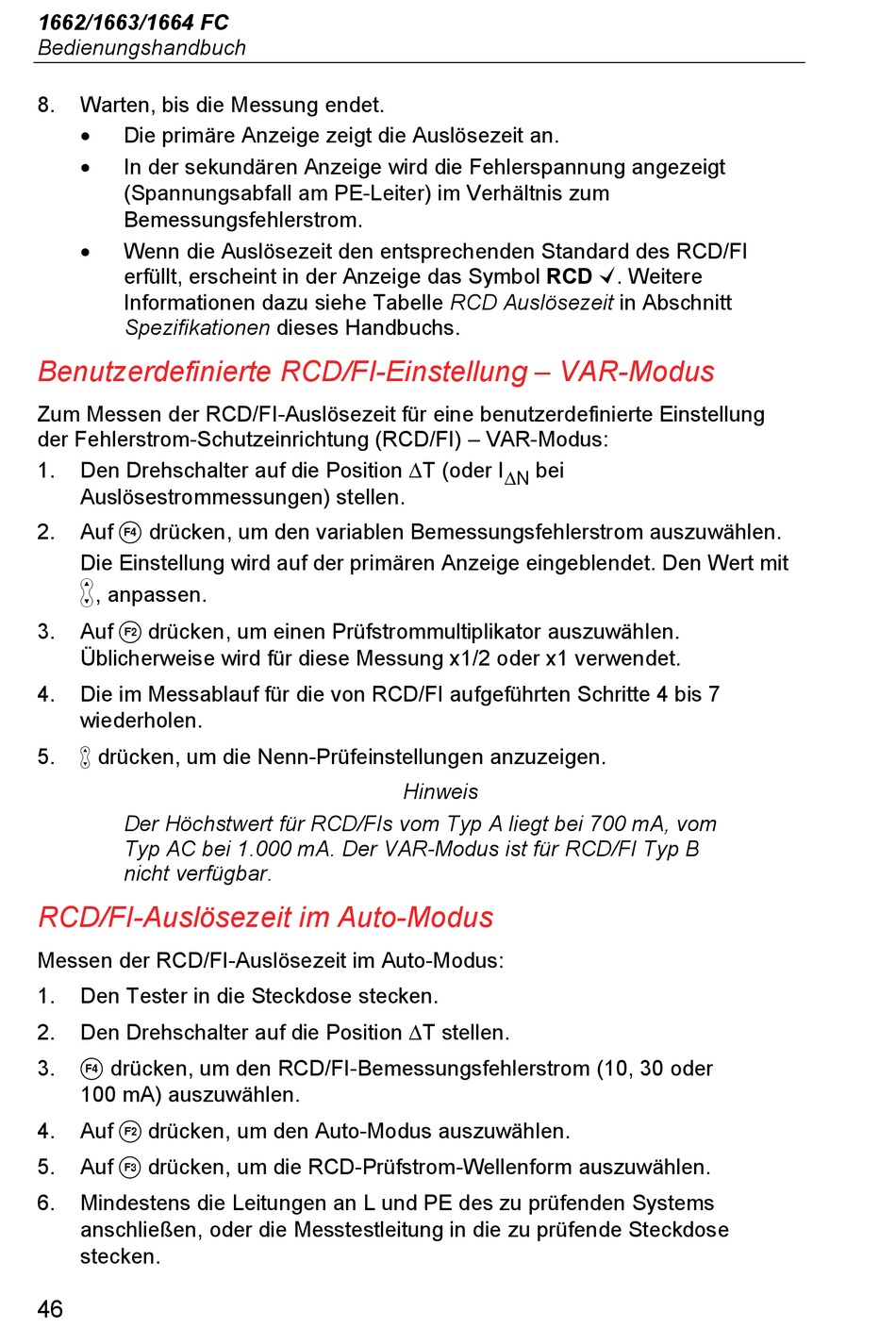

1662/1663/1664 FC
Bedienungshandbuch
8.
Warten, bis die Messung endet.
•
Die primäre Anzeige zeigt die Auslösezeit an.
•
In der sekundären Anzeige wird die Fehlerspannung angezeigt
(Spannungsabfall am
Bemessungsfehlerstrom.
•
Wenn die Auslösezeit den entsprechenden Standard des RCD/FI
erfüllt, erscheint in der Anzeige das Symbol RCD . Weitere
Informationen dazu siehe Tabelle RCD Auslösezeit in Abschnitt
Spezifikationen dieses Handbuchs.
Benutzerdefinierte RCD/FI-Einstellung – VAR-Modus
Zum Messen der RCD/FI-Auslösezeit für eine benutzerdefinierte Einstellung
der Fehlerstrom-Schutzeinrichtung (RCD/FI) – VAR-Modus:
Den Drehschalter auf die Position ΔT (oder I
1.
Auslösestrommessungen) stellen.
2.
Auf drücken, um den variablen Bemessungsfehlerstrom auszuwählen.
Die Einstellung wird auf der primären Anzeige eingeblendet. Den Wert mit
, anpassen.
3.
Auf drücken, um einen Prüfstrommultiplikator auszuwählen.
Üblicherweise wird für diese Messung x1/2 oder x1 verwendet.
4.
Die im Messablauf für die von RCD/FI aufgeführten Schritte 4 bis 7
wiederholen.
5.
drücken, um die Nenn-Prüfeinstellungen anzuzeigen.
Der Höchstwert für RCD/FIs vom Typ A liegt bei 700 mA, vom
Typ AC bei 1.000 mA. Der VAR-Modus ist für RCD/FI Typ B
nicht verfügbar.
RCD/FI-Auslösezeit im Auto-Modus
Messen der RCD/FI-Auslösezeit im Auto-Modus:
1.
Den Tester in die Steckdose stecken.
Den Drehschalter auf die Position ΔT stellen.
2.
3.
drücken, um den RCD/FI-Bemessungsfehlerstrom (10, 30 oder
100 mA) auszuwählen.
4.
Auf drücken, um den Auto-Modus auszuwählen.
5.
Auf drücken, um die RCD-Prüfstrom-Wellenform auszuwählen.
6.
Mindestens die Leitungen an L und PE des zu prüfenden Systems
anschließen, oder die Messtestleitung in die zu prüfende Steckdose
stecken.
46
PE-Leiter) im Verhältnis zum
Hinweis
bei
ΔN
