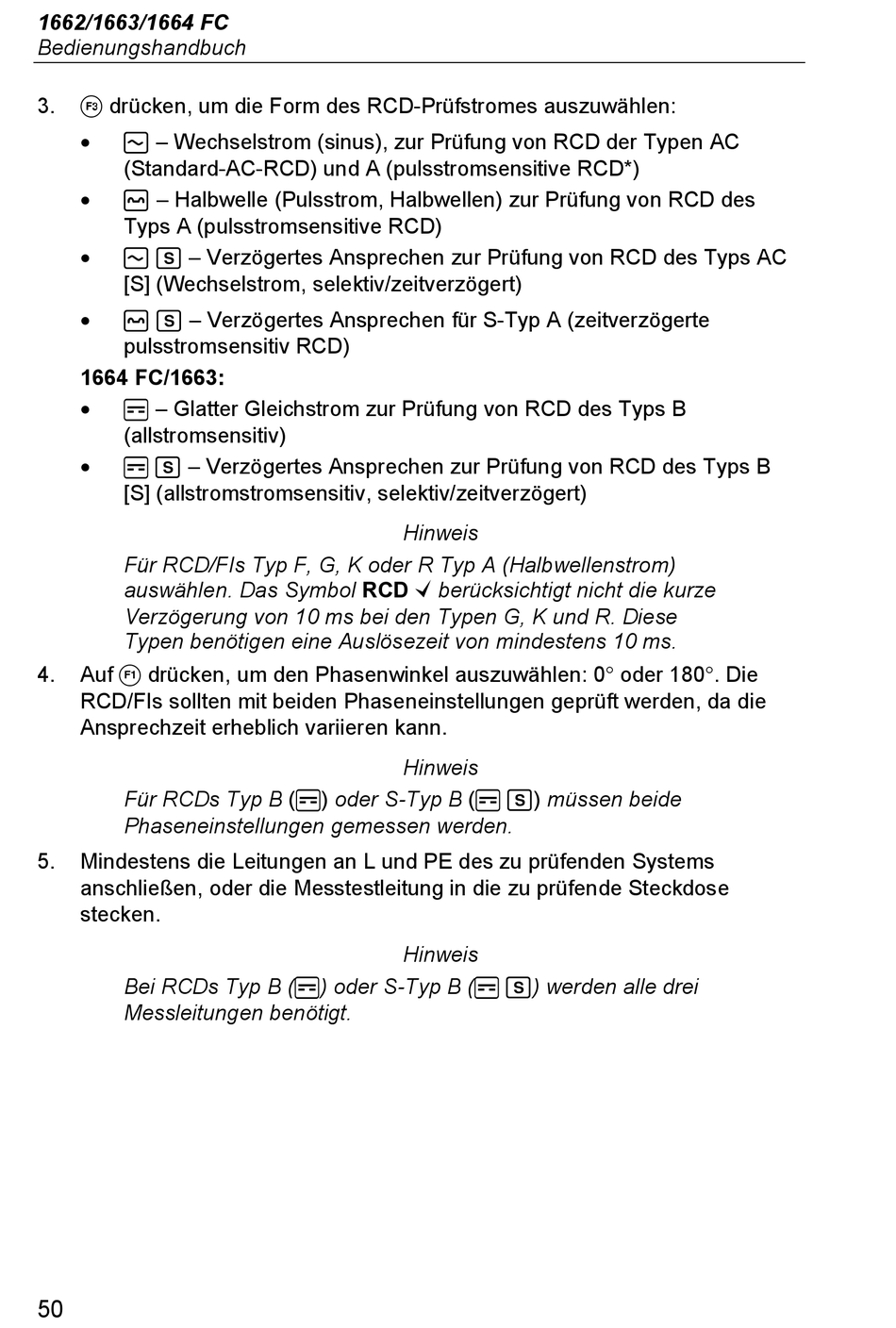

1662/1663/1664 FC
Bedienungshandbuch
3.
drücken, um die Form des RCD-Prüfstromes auszuwählen:
•
E – Wechselstrom (sinus), zur Prüfung von RCD der Typen AC
(Standard-AC-RCD) und A (pulsstromsensitive RCD*)
•
F – Halbwelle (Pulsstrom, Halbwellen) zur Prüfung von RCD des
Typs A (pulsstromsensitive RCD)
•
E G – Verzögertes Ansprechen zur Prüfung von RCD des Typs AC
[S] (Wechselstrom, selektiv/zeitverzögert)
•
F G – Verzögertes Ansprechen für S-Typ A (zeitverzögerte
pulsstromsensitiv RCD)
1664 FC/1663:
•
. – Glatter Gleichstrom zur Prüfung von RCD des Typs B
(allstromsensitiv)
•
. G – Verzögertes Ansprechen zur Prüfung von RCD des Typs B
[S] (allstromstromsensitiv, selektiv/zeitverzögert)
Für RCD/FIs Typ F, G, K oder R Typ A (Halbwellenstrom)
auswählen. Das Symbol RCD berücksichtigt nicht die kurze
Verzögerung von 10 ms bei den Typen G, K und R. Diese
Typen benötigen eine Auslösezeit von mindestens 10 ms.
4.
Auf drücken, um den Phasenwinkel auszuwählen: 0° oder 180°. Die
RCD/FIs sollten mit beiden Phaseneinstellungen geprüft werden, da die
Ansprechzeit erheblich variieren kann.
Für RCDs Typ B (.) oder S-Typ B (. G) müssen beide
Phaseneinstellungen gemessen werden.
5.
Mindestens die Leitungen an L und PE des zu prüfenden Systems
anschließen, oder die Messtestleitung in die zu prüfende Steckdose
stecken.
Bei RCDs Typ B (.) oder S-Typ B (. G) werden alle drei
Messleitungen benötigt.
50
Hinweis
Hinweis
Hinweis
