Erdungswiderstandsmessungen
(1663 und 1664 FC)
Die Erdungswiderstandsmessung ist eine Dreileiterprüfung, bestehend aus
zwei Erdspießen und dem zu prüfenden Erder. Dieser Test erfordert einen
Zubehör-Spießsatz. Verbindung gemäß Abbildung 12 herstellen.
•
Die beste Genauigkeit wird erzielt, wenn der mittlere Anschluss bei ca.
62 % des Abstands zum entfernten Anschluss positioniert wird. Die
Anschlüsse sollten auf einer geraden Linie liegen. Die Messleitungen
sollten räumlich getrennt sein, um eine wechselseitige Kopplung zu
vermeiden.
•
Für die Prüfung den zu prüfenden Erder vom elektrischen System trennen.
Den Erdungswiderstand nicht an einem spannungsführenden System
messen.

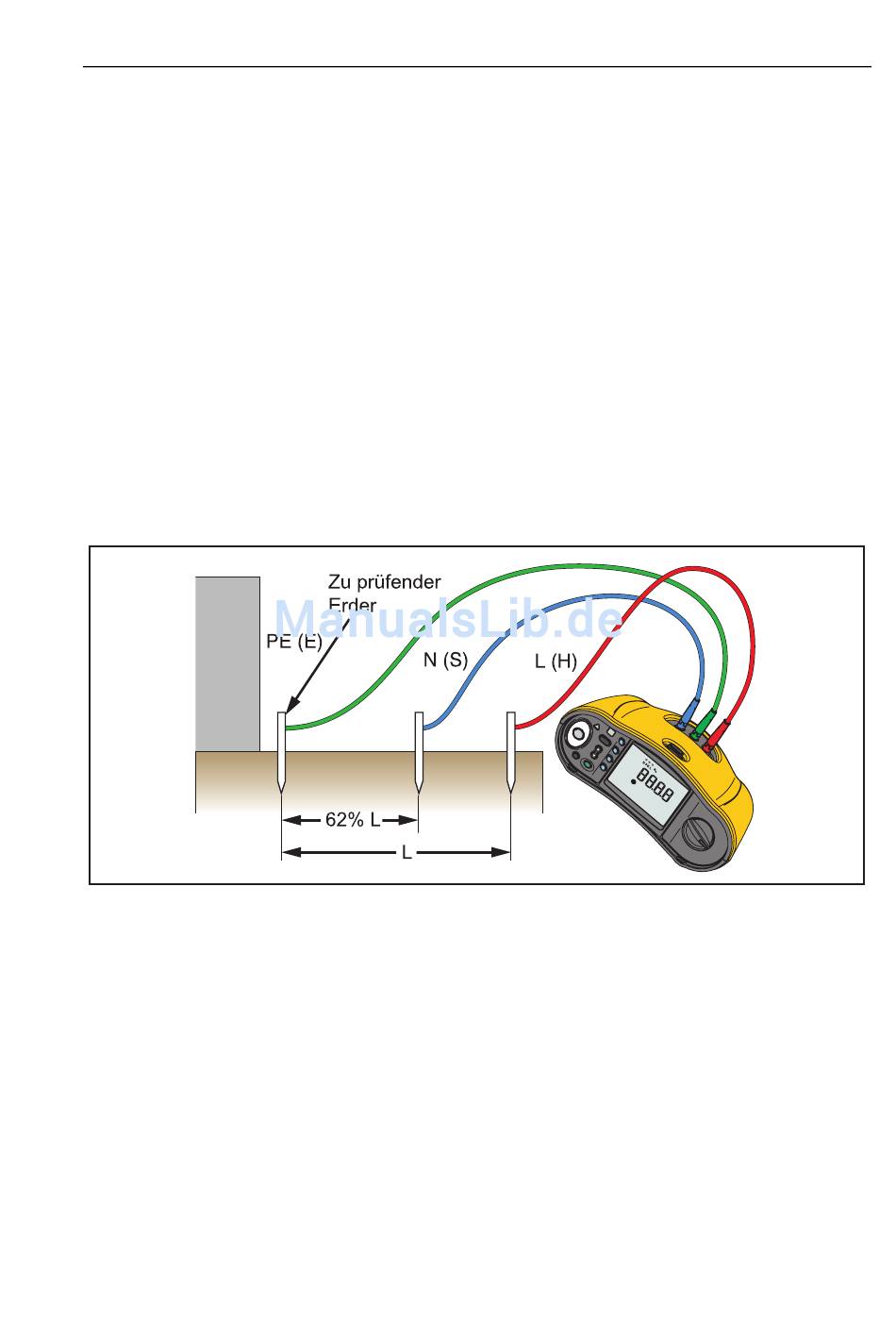

Abbildung 12. Verbindung für Erdungswiderstandstest
Installationstester
Messungen
apz014.eps
55
