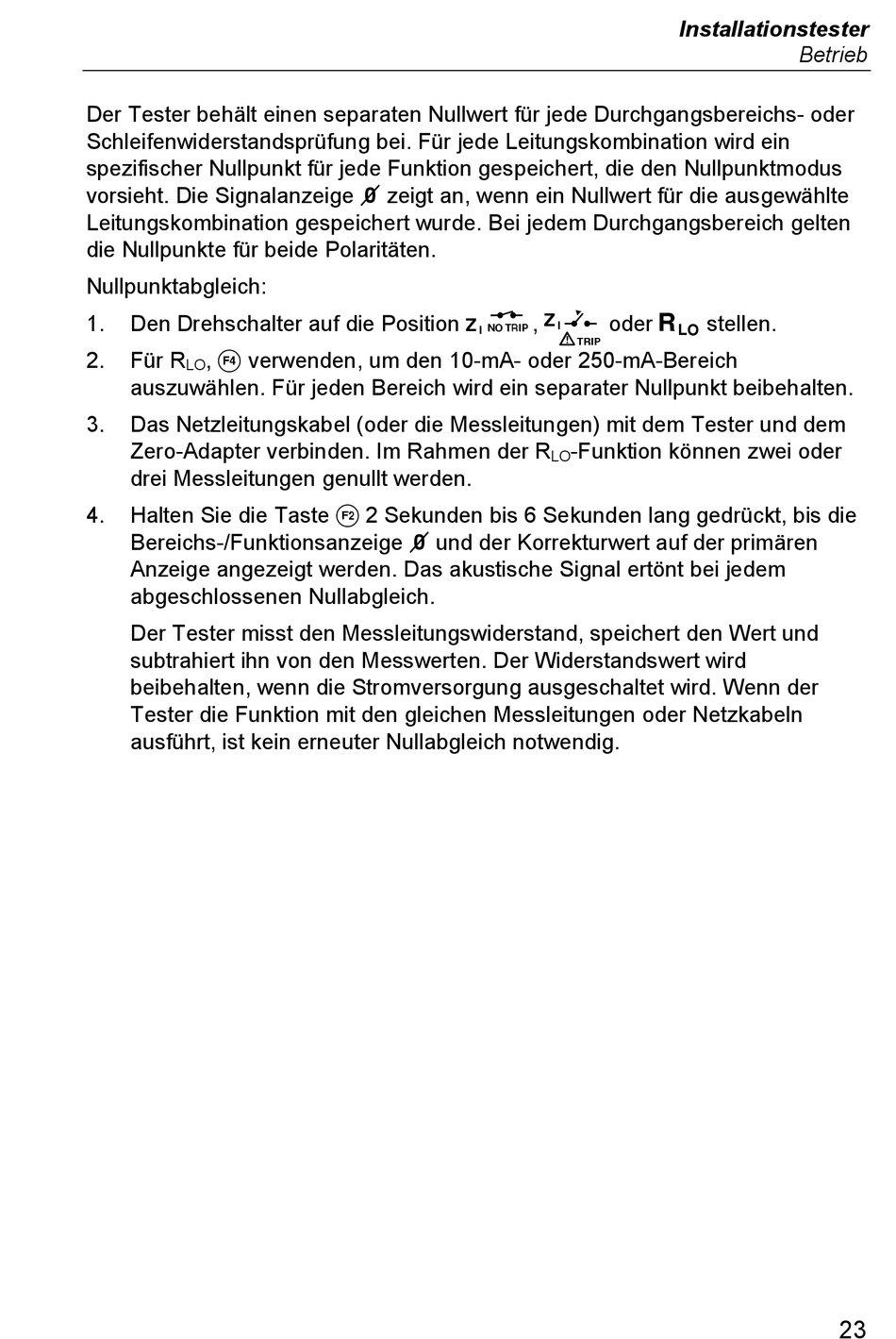

Der Tester behält einen separaten Nullwert für jede Durchgangsbereichs- oder
Schleifenwiderstandsprüfung bei. Für jede Leitungskombination wird ein
spezifischer Nullpunkt für jede Funktion gespeichert, die den Nullpunktmodus
vorsieht. Die Signalanzeige zeigt an, wenn ein Nullwert für die ausgewählte
Leitungskombination gespeichert wurde. Bei jedem Durchgangsbereich gelten
die Nullpunkte für beide Polaritäten.
Nullpunktabgleich:
1.
Den Drehschalter auf die Position
2.
Für R
, verwenden, um den 10-mA- oder 250-mA-Bereich
LO
auszuwählen. Für jeden Bereich wird ein separater Nullpunkt beibehalten.
3.
Das Netzleitungskabel (oder die Messleitungen) mit dem Tester und dem
Zero-Adapter verbinden. Im Rahmen der R
drei Messleitungen genullt werden.
4.
Halten Sie die Taste 2 Sekunden bis 6 Sekunden lang gedrückt, bis die
Bereichs-/Funktionsanzeige und der Korrekturwert auf der primären
Anzeige angezeigt werden. Das akustische Signal ertönt bei jedem
abgeschlossenen Nullabgleich.
Der Tester misst den Messleitungswiderstand, speichert den Wert und
subtrahiert ihn von den Messwerten. Der Widerstandswert wird
beibehalten, wenn die Stromversorgung ausgeschaltet wird. Wenn der
Tester die Funktion mit den gleichen Messleitungen oder Netzkabeln
ausführt, ist kein erneuter Nullabgleich notwendig.
,
