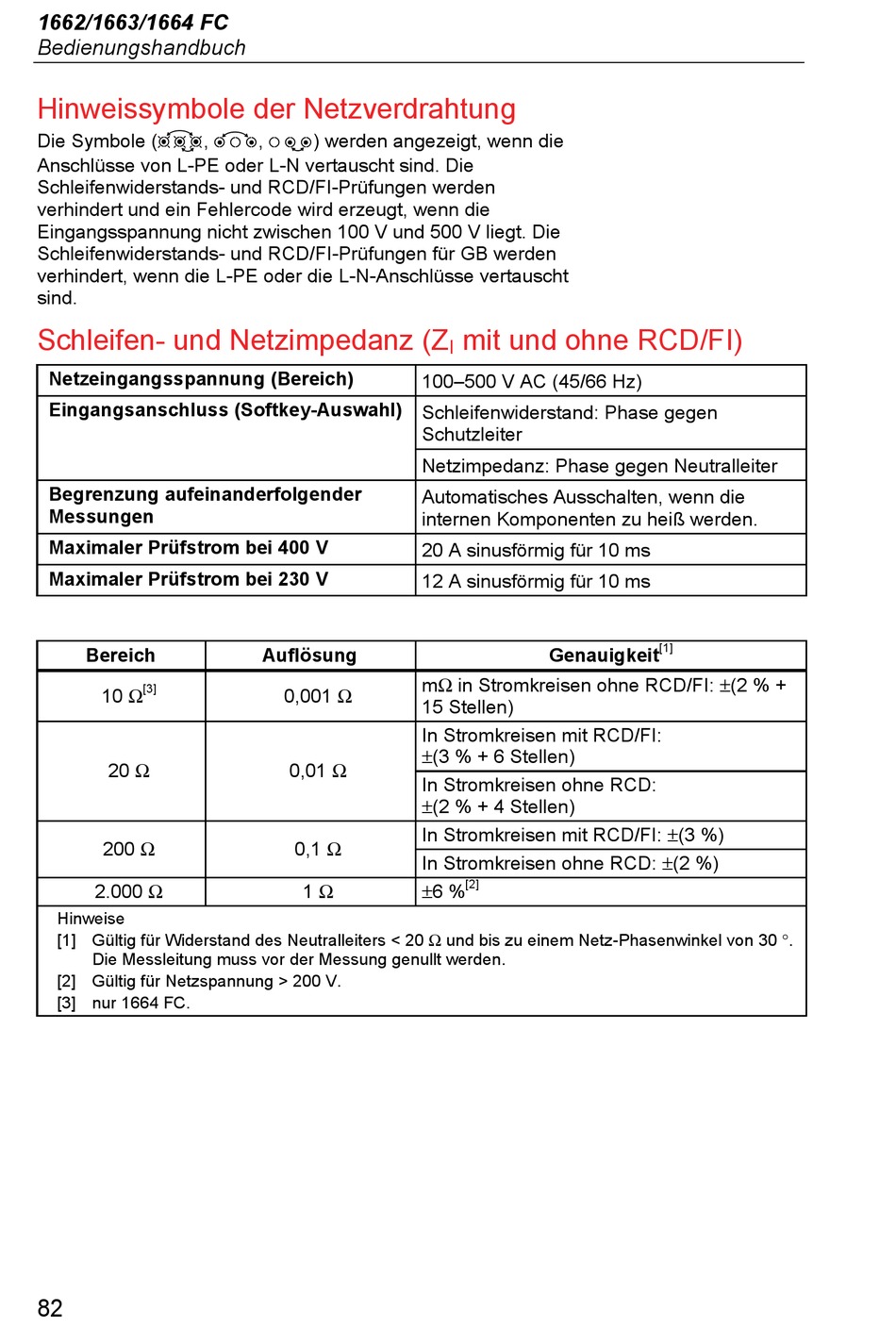

1662/1663/1664 FC
Bedienungshandbuch
Hinweissymbole der Netzverdrahtung
Die Symbole (
, b, c) werden angezeigt, wenn die
Anschlüsse von L-PE oder L-N vertauscht sind. Die
Schleifenwiderstands- und RCD/FI-Prüfungen werden
verhindert und ein Fehlercode wird erzeugt, wenn die
Eingangsspannung nicht zwischen 100 V und 500 V liegt. Die
Schleifenwiderstands- und RCD/FI-Prüfungen für GB werden
verhindert, wenn die L-PE oder die L-N-Anschlüsse vertauscht
sind.
Schleifen- und Netzimpedanz (Z
Netzeingangsspannung (Bereich)
Eingangsanschluss (Softkey-Auswahl) Schleifenwiderstand: Phase gegen
Begrenzung aufeinanderfolgender
Messungen
Maximaler Prüfstrom bei 400 V
Maximaler Prüfstrom bei 230 V
Bereich
[3]
10 Ω
20 Ω
200 Ω
2.000 Ω
Hinweise
[1] Gültig für Widerstand des Neutralleiters < 20 Ω und bis zu einem Netz-Phasenwinkel von 30 °.
Die Messleitung muss vor der Messung genullt werden.
[2] Gültig für Netzspannung > 200 V.
[3] nur 1664 FC.
82
100–500 V AC (45/66 Hz)
Schutzleiter
Netzimpedanz: Phase gegen Neutralleiter
Automatisches Ausschalten, wenn die
internen Komponenten zu heiß werden.
20 A sinusförmig für 10 ms
12 A sinusförmig für 10 ms
Auflösung
mΩ in Stromkreisen ohne RCD/FI: ±(2 % +
0,001 Ω
15 Stellen)
In Stromkreisen mit RCD/FI:
±(3 % + 6 Stellen)
0,01 Ω
In Stromkreisen ohne RCD:
±(2 % + 4 Stellen)
In Stromkreisen mit RCD/FI: ±(3 %)
0,1 Ω
In Stromkreisen ohne RCD: ±(2 %)
1 Ω
±6 %
mit und ohne RCD/FI)
I
Genauigkeit
[2]
[1]
