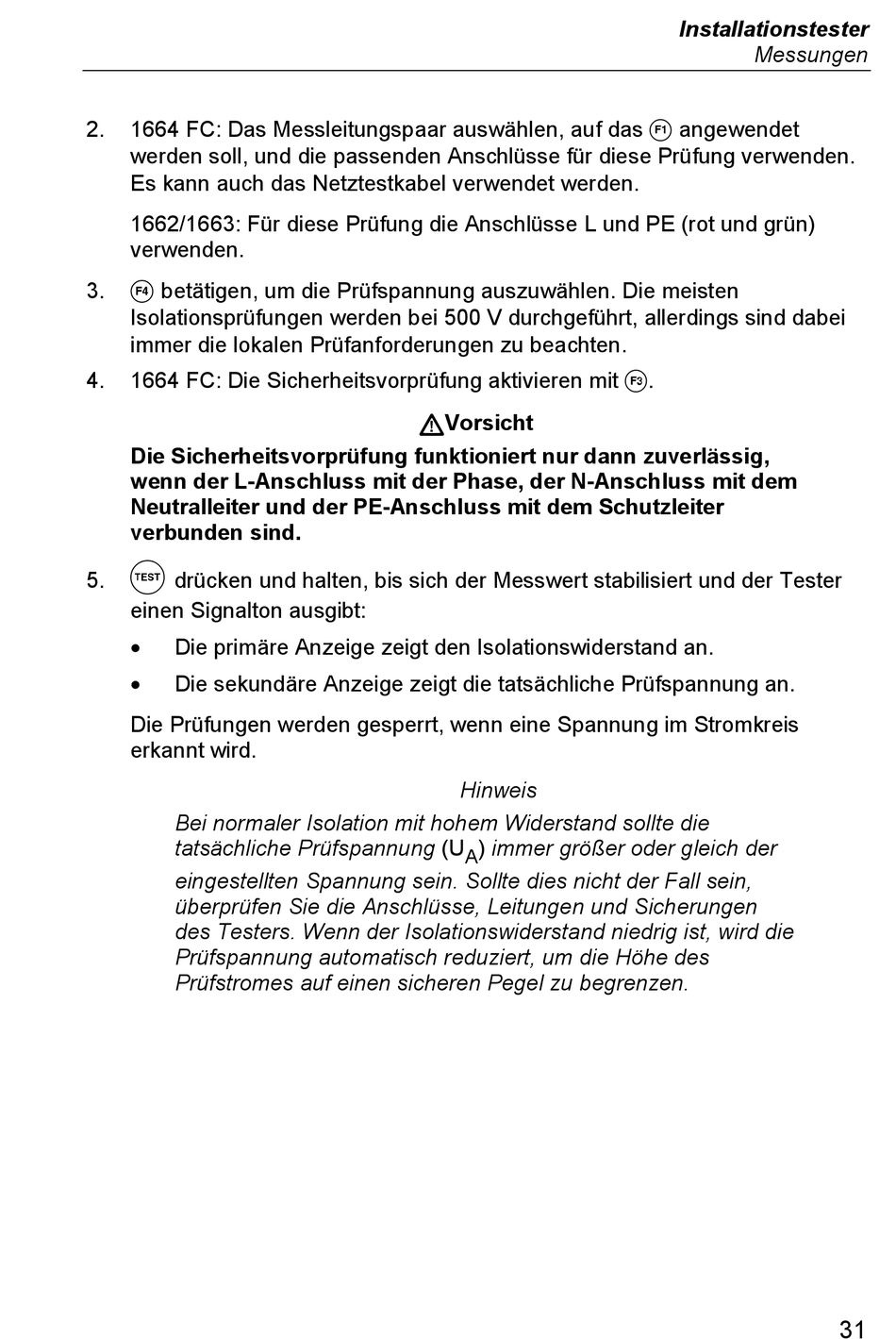

2.
1664 FC: Das Messleitungspaar auswählen, auf das angewendet
werden soll, und die passenden Anschlüsse für diese Prüfung verwenden.
Es kann auch das Netztestkabel verwendet werden.
1662/1663: Für diese Prüfung die Anschlüsse L und PE (rot und grün)
verwenden.
3.
betätigen, um die Prüfspannung auszuwählen. Die meisten
Isolationsprüfungen werden bei 500 V durchgeführt, allerdings sind dabei
immer die lokalen Prüfanforderungen zu beachten.
4.
1664 FC: Die Sicherheitsvorprüfung aktivieren mit .
Die Sicherheitsvorprüfung funktioniert nur dann zuverlässig,
wenn der L-Anschluss mit der Phase, der N-Anschluss mit dem
Neutralleiter und der PE-Anschluss mit dem Schutzleiter
verbunden sind.
5.
drücken und halten, bis sich der Messwert stabilisiert und der Tester
einen Signalton ausgibt:
•
Die primäre Anzeige zeigt den Isolationswiderstand an.
•
Die sekundäre Anzeige zeigt die tatsächliche Prüfspannung an.
Die Prüfungen werden gesperrt, wenn eine Spannung im Stromkreis
erkannt wird.
Bei normaler Isolation mit hohem Widerstand sollte die
tatsächliche Prüfspannung (U
eingestellten Spannung sein. Sollte dies nicht der Fall sein,
überprüfen Sie die Anschlüsse, Leitungen und Sicherungen
des Testers. Wenn der Isolationswiderstand niedrig ist, wird die
Prüfspannung automatisch reduziert, um die Höhe des
Prüfstromes auf einen sicheren Pegel zu begrenzen.
WVorsicht
Hinweis
) immer größer oder gleich der
A
Installationstester
Messungen
31
