1662/1663/1664 FC
Bedienungshandbuch

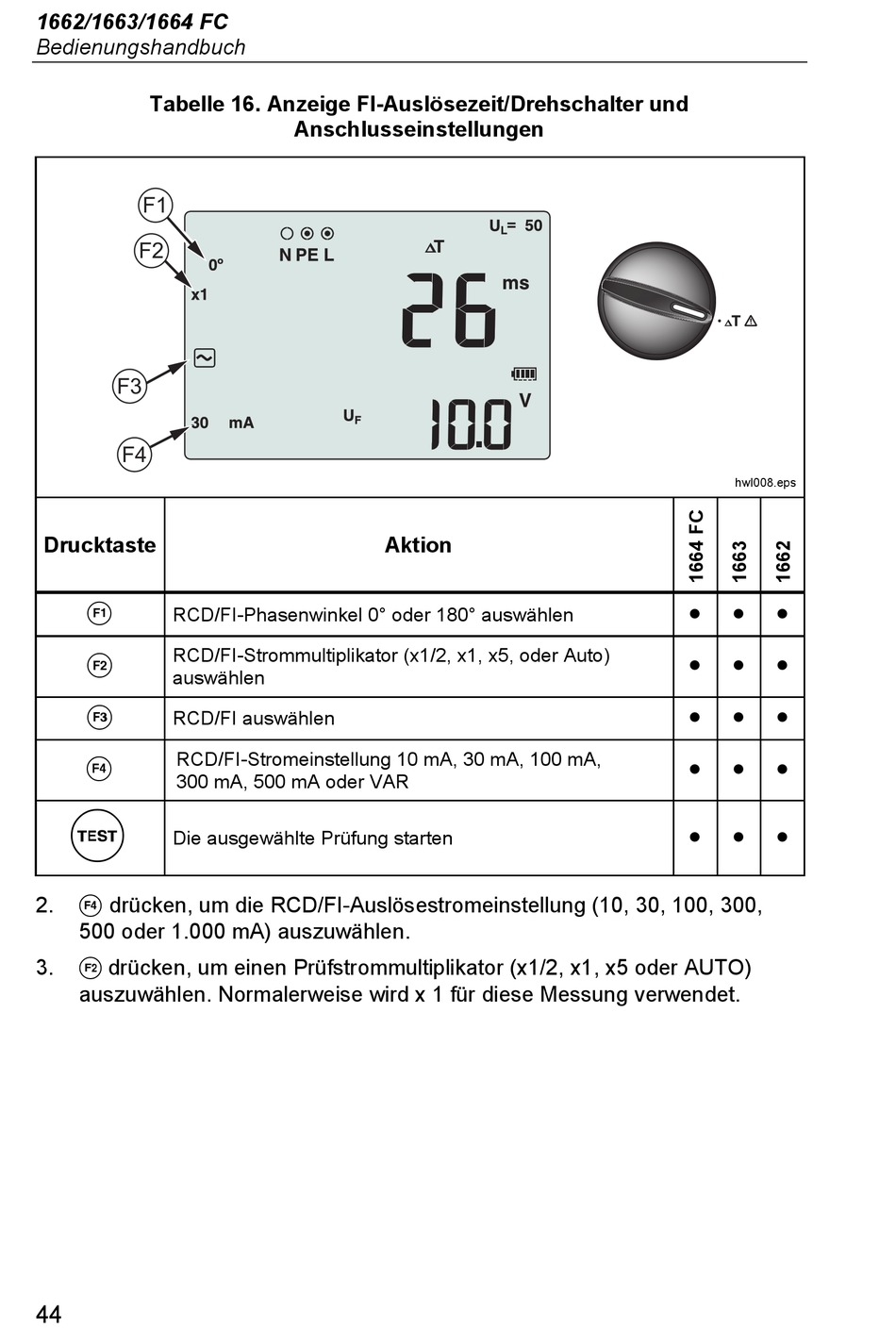

Tabelle 16. Anzeige FI-Auslösezeit/Drehschalter und
F1
F2
F3
F4
Drucktaste
RCD/FI-Phasenwinkel 0° oder 180° auswählen
RCD/FI-Strommultiplikator (x1/2, x1, x5, oder Auto)
auswählen
RCD/FI auswählen
RCD/FI-Stromeinstellung 10 mA, 30 mA, 100 mA,
300 mA, 500 mA oder VAR
Die ausgewählte Prüfung starten
2.
drücken, um die RCD/FI-Auslösestromeinstellung (10, 30, 100, 300,
500 oder 1.000 mA) auszuwählen.
3.
drücken, um einen Prüfstrommultiplikator (x1/2, x1, x5 oder AUTO)
auszuwählen. Normalerweise wird x 1 für diese Messung verwendet.
44
Anschlusseinstellungen
Aktion
hwl008.eps
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
