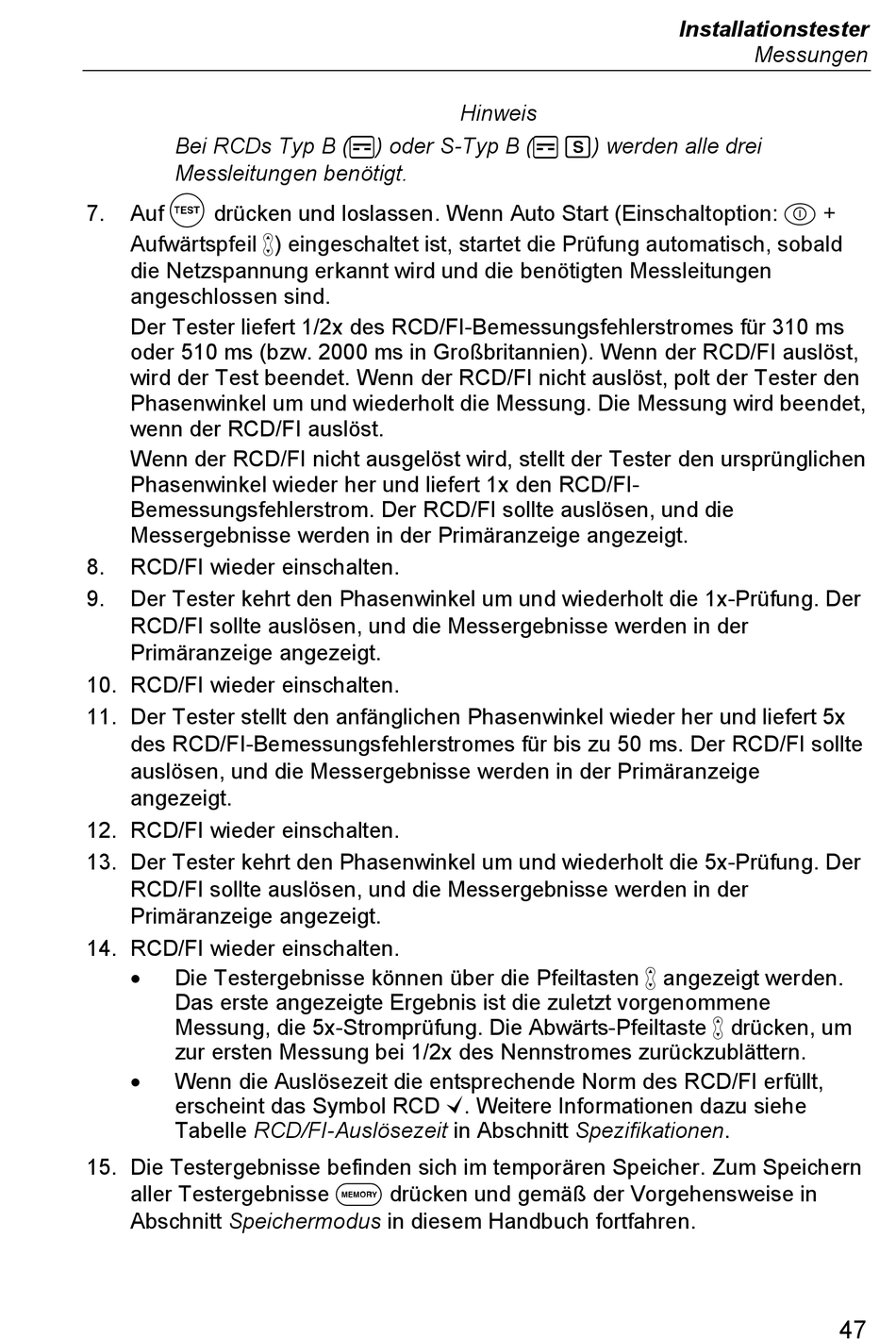

Bei RCDs Typ B (.) oder S-Typ B (. G) werden alle drei
Messleitungen benötigt.
7.
Auf
drücken und loslassen.
Aufwärtspfeil ) eingeschaltet ist, startet die Prüfung automatisch, sobald
die Netzspannung erkannt wird und die benötigten Messleitungen
angeschlossen sind.
Der Tester liefert 1/2x des RCD/FI-Bemessungsfehlerstromes für 310 ms
oder 510 ms (bzw. 2000 ms in Großbritannien). Wenn der RCD/FI auslöst,
wird der Test beendet. Wenn der RCD/FI nicht auslöst, polt der Tester den
Phasenwinkel um und wiederholt die Messung. Die Messung wird beendet,
wenn der RCD/FI auslöst.
Wenn der RCD/FI nicht ausgelöst wird, stellt der Tester den ursprünglichen
Phasenwinkel wieder her und liefert 1x den RCD/FI-
Bemessungsfehlerstrom. Der RCD/FI sollte auslösen, und die
Messergebnisse werden in der Primäranzeige angezeigt.
8.
RCD/FI wieder einschalten.
9.
Der Tester kehrt den Phasenwinkel um und wiederholt die 1x-Prüfung. Der
RCD/FI sollte auslösen, und die Messergebnisse werden in der
Primäranzeige angezeigt.
10. RCD/FI wieder einschalten.
11. Der Tester stellt den anfänglichen Phasenwinkel wieder her und liefert 5x
des RCD/FI-Bemessungsfehlerstromes für bis zu 50 ms. Der RCD/FI sollte
auslösen, und die Messergebnisse werden in der Primäranzeige
angezeigt.
12. RCD/FI wieder einschalten.
13. Der Tester kehrt den Phasenwinkel um und wiederholt die 5x-Prüfung. Der
RCD/FI sollte auslösen, und die Messergebnisse werden in der
Primäranzeige angezeigt.
14. RCD/FI wieder einschalten.
•
Die Testergebnisse können über die Pfeiltasten angezeigt werden.
Das erste angezeigte Ergebnis ist die zuletzt vorgenommene
Messung, die 5x-Stromprüfung. Die Abwärts-Pfeiltaste drücken, um
zur ersten Messung bei 1/2x des Nennstromes zurückzublättern.
•
Wenn die Auslösezeit die entsprechende Norm des RCD/FI erfüllt,
erscheint das Symbol RCD . Weitere Informationen dazu siehe
Tabelle RCD/FI-Auslösezeit in Abschnitt Spezifikationen.
15. Die Testergebnisse befinden sich im temporären Speicher. Zum Speichern
aller Testergebnisse drücken und gemäß der Vorgehensweise in
Abschnitt Speichermodus in diesem Handbuch fortfahren.
Hinweis
Wenn Auto Start (Einschaltoption: +
