Der Prüfstrom fließt durch den oberen Teil des RCD/FI über den Anschluss L
und zurück durch den Anschluss PE.
Zum Prüfen eines RCD/FI an der Netzsteckdose den Tester in den IT-Modus
umschalten (Einschaltoption: + ). In diesem Modus akzeptiert der Tester
jede Spannung zwischen N und PE. Messungen von Auslösezeit und
Auslösestrom können nur dann durchgeführt werden, wenn der Widerstand des
Erdungssystems so niedrig ist, dass der Prüfstrom fließen kann.
Wenn der RCD/FI nicht auslöst, die Konfiguration mit einer einzelnen
Prüfleitung verwenden. Siehe Abbildung 9.

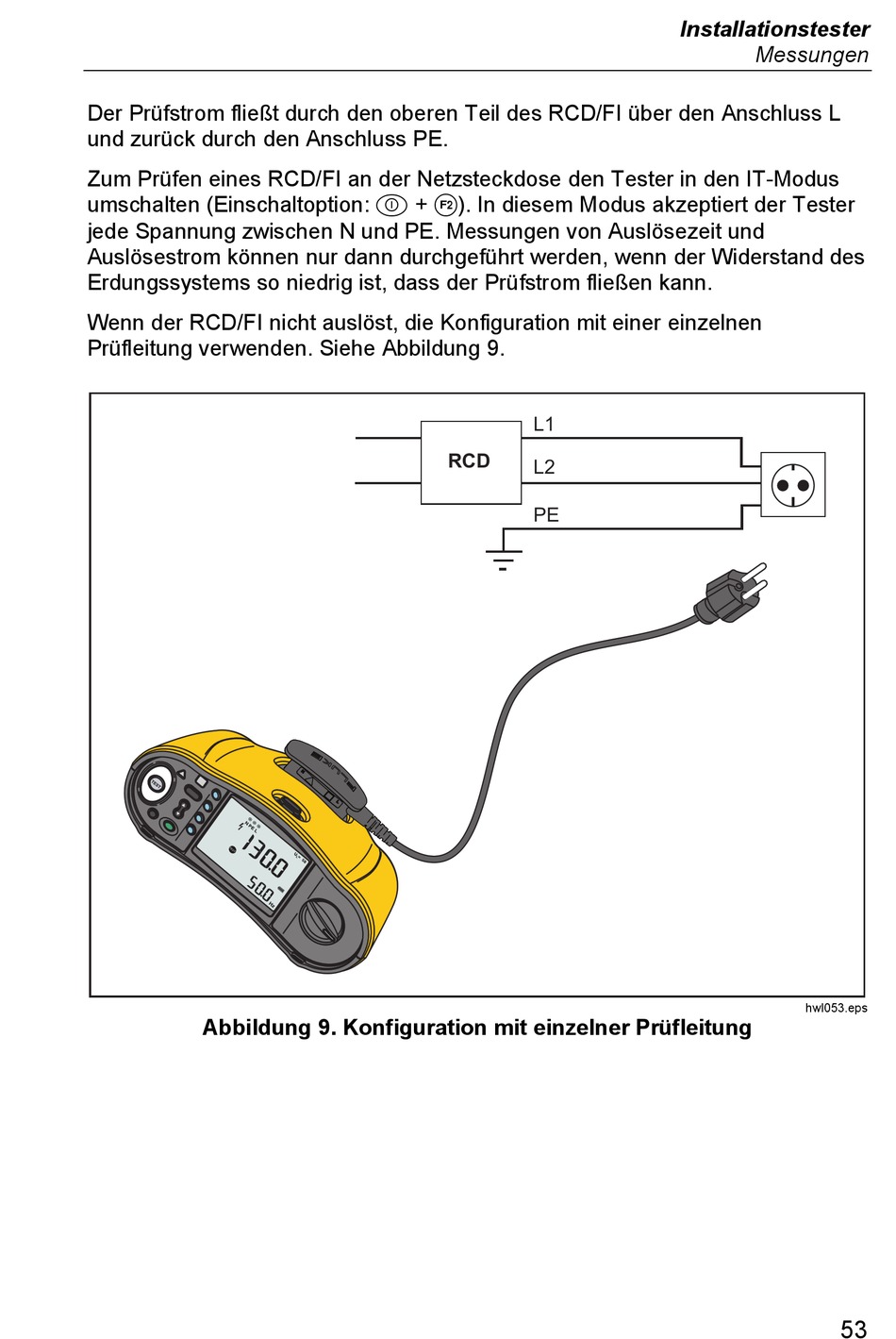

Abbildung 9. Konfiguration mit einzelner Prüfleitung
L1
RCD
L2
PE
Installationstester
Messungen
hwl053.eps
53
