Messen von RCD/FI-Auslösestrom:
1.
Den Drehschalter auf die Position I

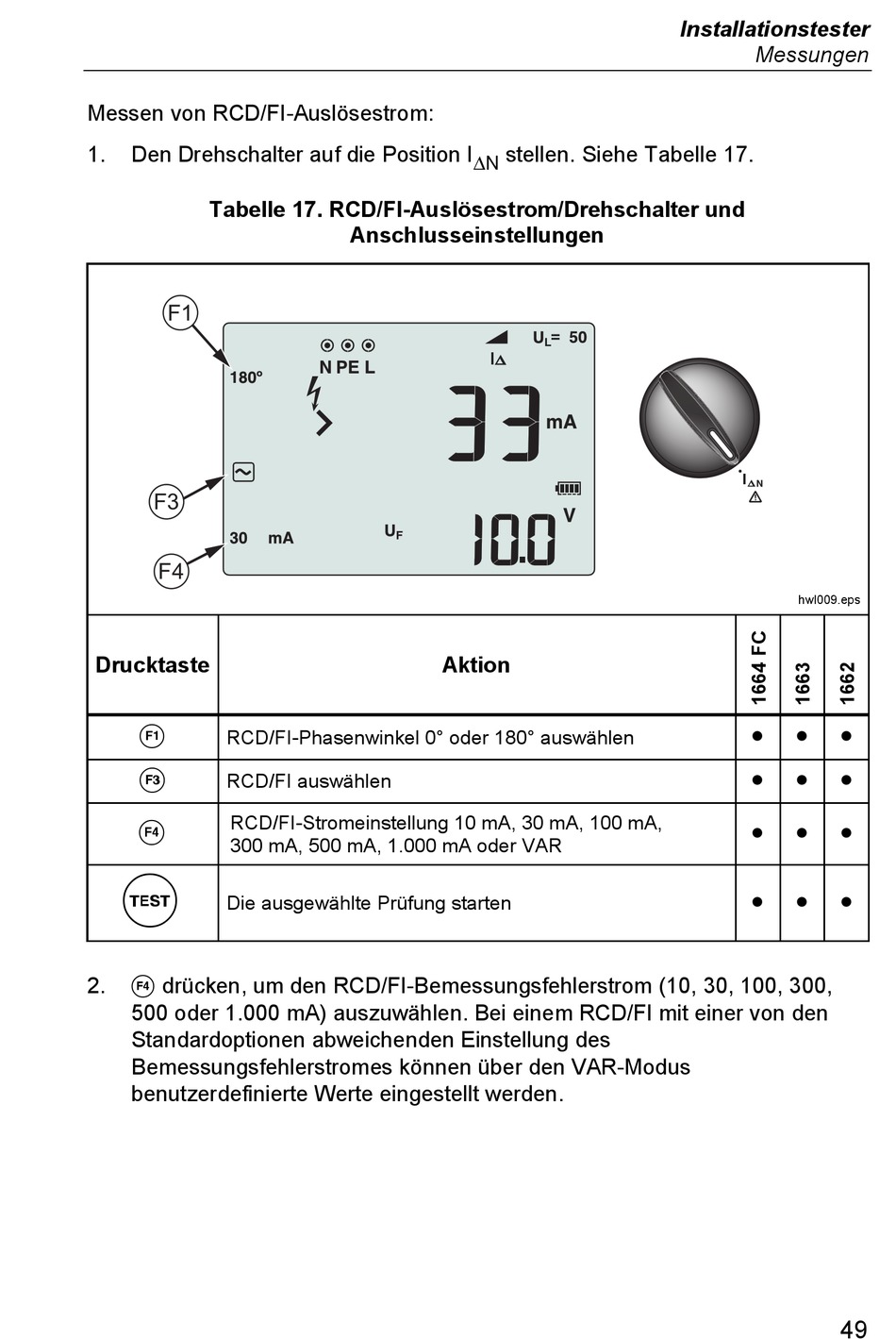

Tabelle 17. RCD/FI-Auslösestrom/Drehschalter und
F1
F3
F4
Drucktaste
RCD/FI-Phasenwinkel 0° oder 180° auswählen
RCD/FI auswählen
RCD/FI-Stromeinstellung 10 mA, 30 mA, 100 mA,
300 mA, 500 mA, 1.000 mA oder VAR
Die ausgewählte Prüfung starten
2.
drücken, um den RCD/FI-Bemessungsfehlerstrom (10, 30, 100, 300,
500 oder 1.000 mA) auszuwählen. Bei einem RCD/FI mit einer von den
Standardoptionen abweichenden Einstellung des
Bemessungsfehlerstromes können über den VAR-Modus
benutzerdefinierte Werte eingestellt werden.
stellen. Siehe Tabelle 17.
ΔN
Anschlusseinstellungen
Aktion
Installationstester
Messungen
hwl009.eps
•
•
•
•
•
•
•
•
•
•
•
•
49
